PSCAD的输入输出元件介绍VIP免费

PSCAD的输入输出元件介绍_第1页
1/6
PSCAD的输入输出元件介绍_第2页
2/6
PSCAD的输入输出元件介绍_第3页
3/6

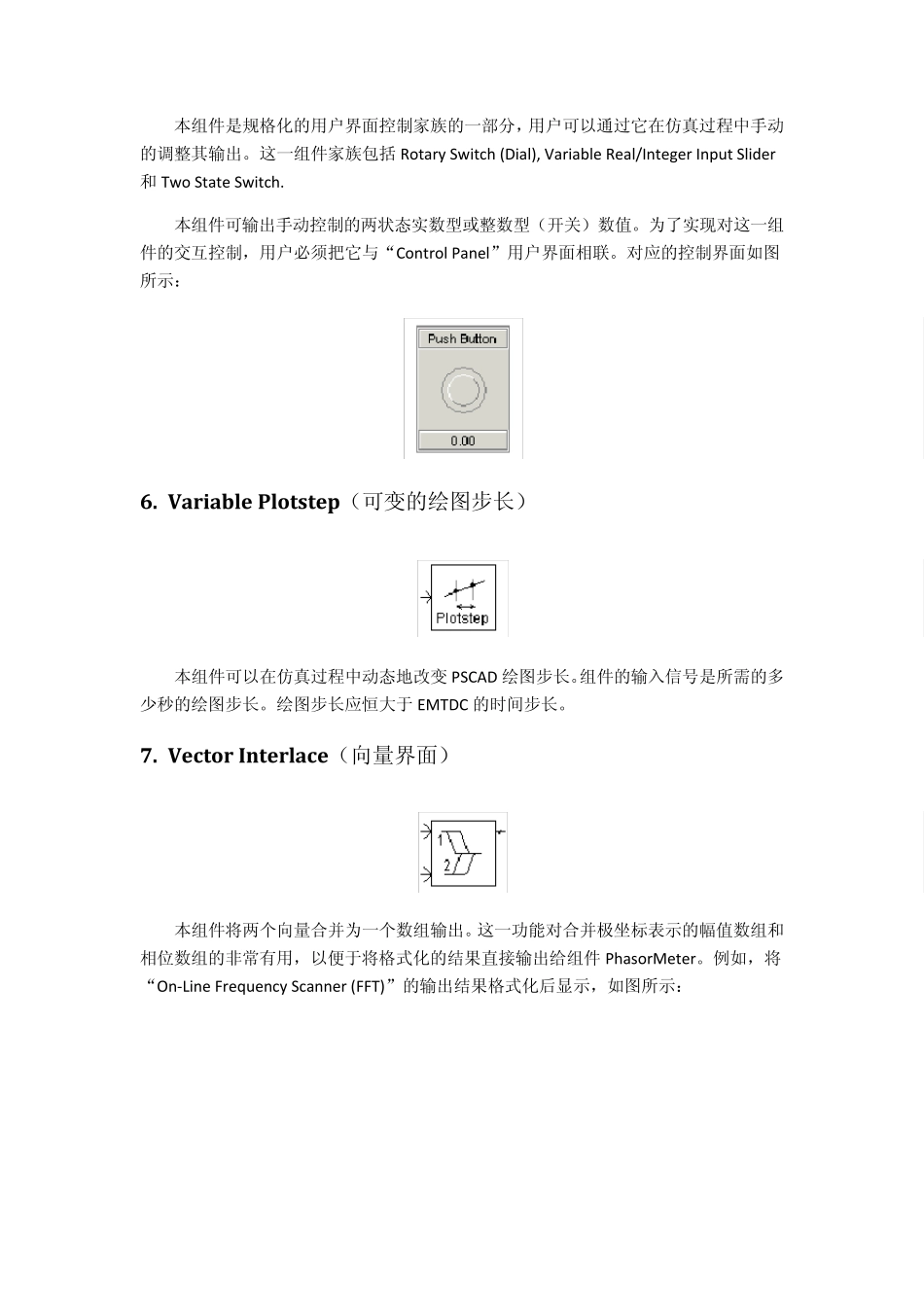

1. Output Channel(输出通道) 本组件可以记录或引导与之相联的信号,将信号输出到在线显示组件(如Graph, Meter, Polymeter 等等),或者将信号输出到Output File 中。输出得靠data label 组件 输出通道接受任何形式的整数或实数性控制信号(标量或向量)。如果信号是标量,输出通道将自动调整自身信号的维度。这就允许了所有的数据向量可以直接引导输出到显示组件上,所需做的只是轻点鼠标。 2. Variable Real/Integer Input Slider(可变的实数/整数输入滑动触头) 本组件是规格化的用户界面控制家族的一部分,用户可以通过它在仿真过程中手动的调整其输出。这一组件家族包括Rotary Switch (Dial), the Two State Switch和the Push Button. 本组件可以手动的在指定的最大和最小值之间调整实数型或整数型数值。为了实现对这一组件的交互控制,用户必须把它与“Control Panel”用户界面相联。对应的控制界面如图所示: 3. Tw o State Sw itch(两状态开关) 本组件是规格化的用户界面控制家族的一部分,用户可以通过它在仿真过程中手动的调整其输出。这一组件家族包括Rotary Switch (Dial), Variable Real/Integer Input Slider和the Push Button. 本组件可输出手动控制的两状态实数型或整数型数值(开关量)。为了实现对这一组件的交互控制,用户必须把它与“Control Panel”用户界面相联。对应的控制界面如图所示: 4. Rotary Switch (Dial)(旋转开关)拨号 本组件是规格化的用户界面控制家族的一部分,用户可以通过它在仿真过程中手动的调整其输出。这一组件家族包括Variable Real/Integer Input Slider,Two State Switch和the Push Button. 本组件输出手动可调的实数型数据,包括3 到 10 种常态。为了实现对这一组件的交互控制,用户必须把它与“Control Panel”用户界面相联。对应的控制界面如图所示: 5. Push Button(按钮) 本组件是规格化的用户界面控制家族的一部分,用户可以通过它在仿真过程中手动的调整其输出。这一组件家族包括Rotary Switch (Dial), Variable Real/Integer Input Slider和Two State Switch. 本组件可输出手动控制的两状态实数型或整数型(开关)数值。为了实现对这一组件的交互控制,用户必须把它与“Control Panel”用户界面相联。对应的控制界面如图所示: 6. Variable Plotstep(可变的绘图步长) 本组件可以在仿真过程中...
