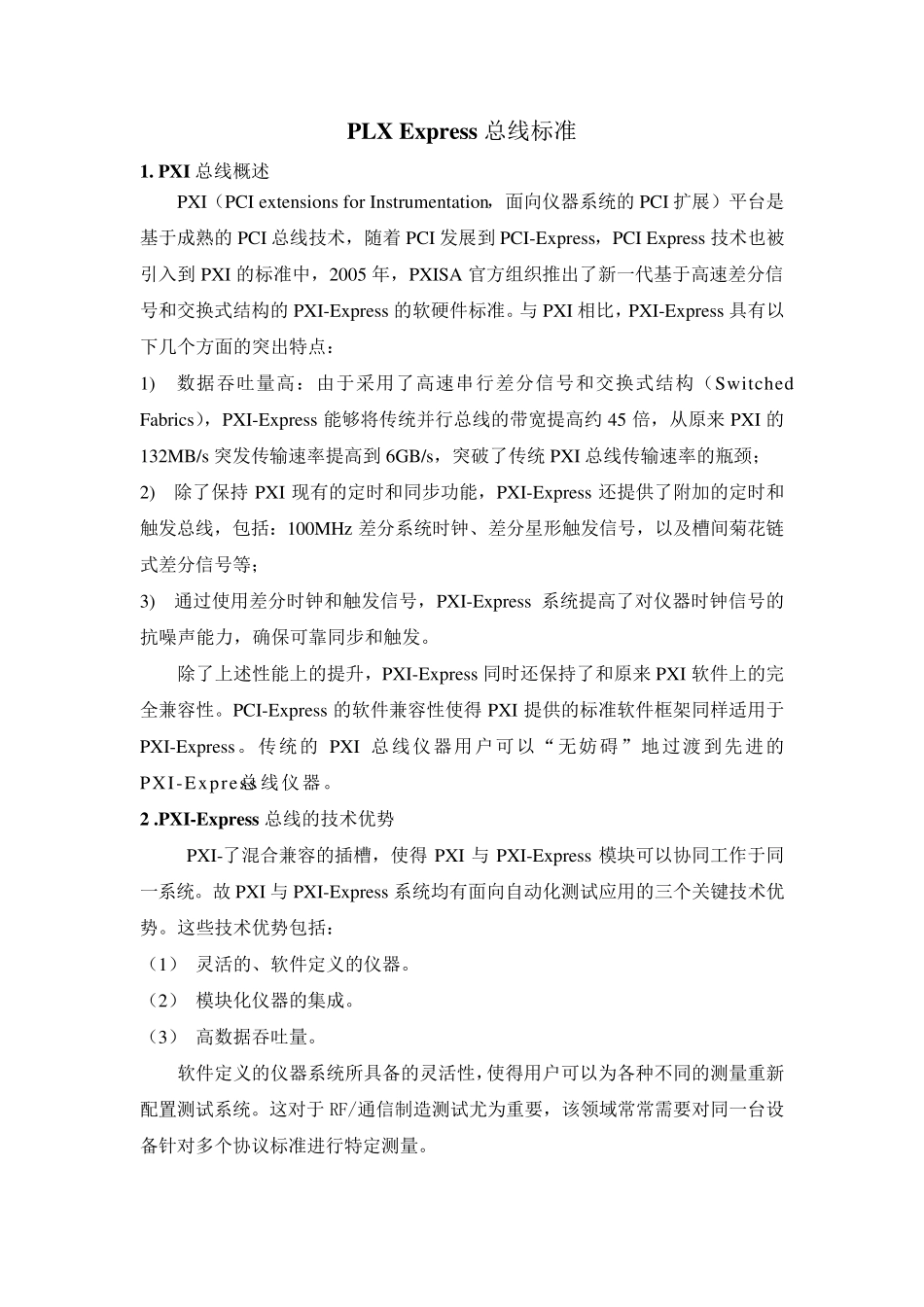

PLX Express 总 线 标 准 1. PXI 总 线 概 述 PXI（ PCI extensions for Instrumentation， 面 向 仪 器 系 统 的 PCI 扩 展 ） 平 台 是基 于 成 熟 的 PCI 总 线 技 术 ， 随 着 PCI 发 展 到 PCI-Express， PCI Express 技 术 也 被引 入 到 PXI 的 标 准 中 ， 2005 年 ， PXISA 官 方 组 织 推 出 了 新 一 代 基 于 高 速 差 分 信号 和 交 换 式 结 构 的 PXI-Express 的 软 硬 件 标 准 。 与 PXI 相 比 ， PXI-Express 具 有 以下 几 个 方 面 的 突 出 特 点 ： 1) 数 据 吞 吐 量 高 ： 由 于 采 用 了 高 速 串 行 差 分 信 号 和 交 换 式 结 构 （ Switched Fabrics）， PXI-Express 能 够 将 传 统 并 行 总 线 的 带 宽 提 高 约 45 倍 ， 从 原 来 PXI 的132MB/s 突 发 传 输 速 率 提 高 到 6GB/s， 突 破 了 传 统 PXI 总 线 传 输 速 率 的 瓶 颈 ； 2) 除 了 保 持PXI 现 有 的 定 时 和 同 步 功 能 ， PXI-Express 还 提 供 了 附 加 的 定 时 和触 发 总 线 ， 包 括 ： 100MHz 差 分 系 统 时 钟 、 差 分 星 形 触 发 信 号 ， 以 及 槽 间 菊花链式 差 分 信 号 等； 3) 通过使用 差 分 时 钟 和 触 发 信 号 ， PXI-Express 系 统 提 高 了 对仪 器 时 钟 信 号 的抗噪声能 力， 确保 可靠同 步 和 触 发 。 除 了 上述 性能 上的 提 升， PXI-Express 同 时 还 保 持 了 和 原 来 PXI 软 件 上的 完全兼容性。 PCI-Express 的 软 件 兼容性使得PXI 提 供 的 标 准 软 件 框架同 样适用 于PXI-Express。 传 统 的PXI 总 线 仪 器 用 户可以 “无妨碍” 地 过渡 到 先 进 的PXI-Express总 线 仪 器 。 2 .PXI-Express 总 线 的 技 术 优 势 PXI-了 混 合 兼容的 插 槽 ， 使得PXI 与PXI-Express 模 块 可以 协 同 工 作 于 同一 系 统 。 故 PXI 与 PXI-Express 系 统 均 有 面 向 自 动 化 测 试 应 用 的 三 个 关 键 技 术 优势 。 这 些 技 术 优 势 包 括 ： （ 1） ...
