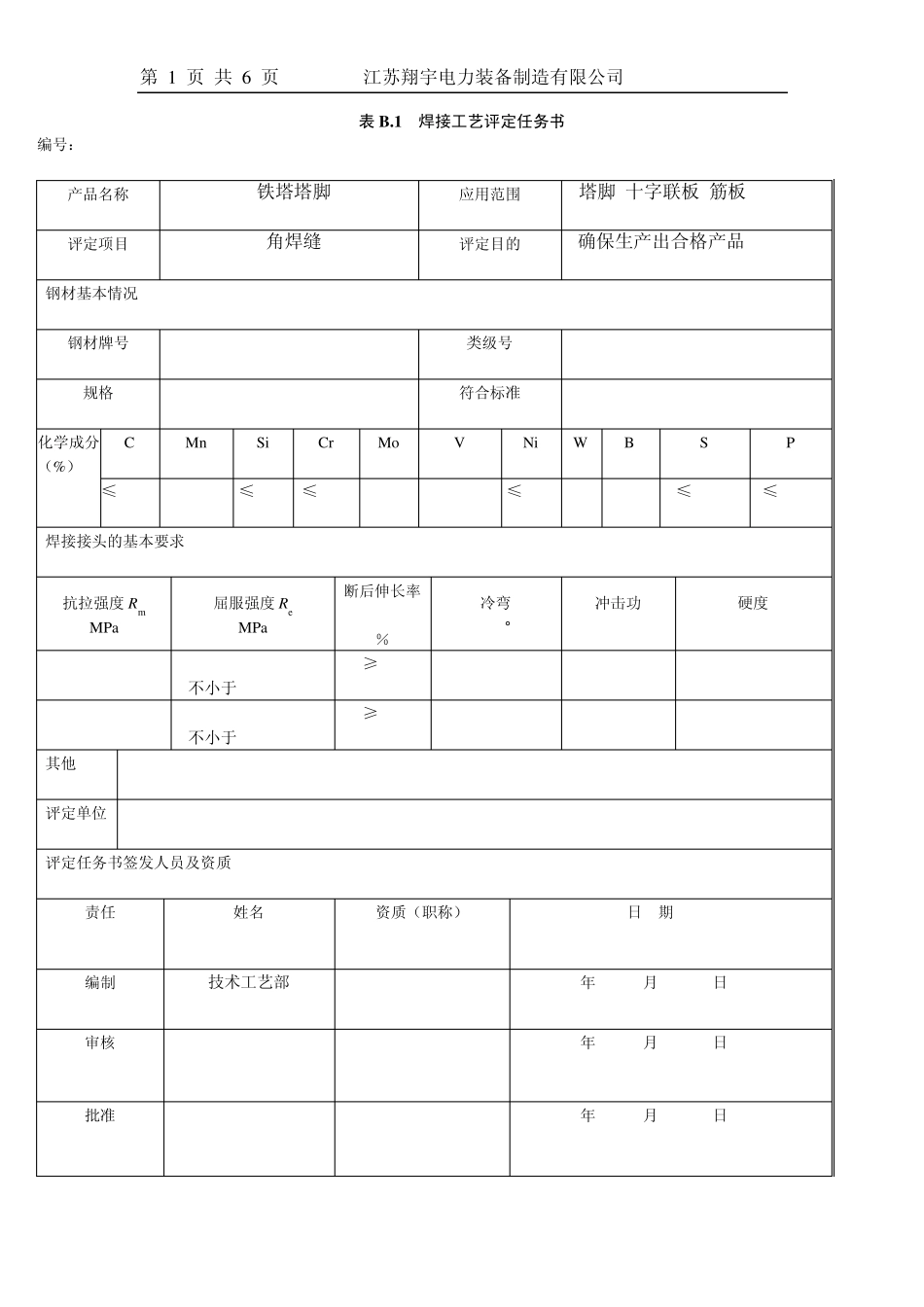

第 1 页 共 6 页 江苏翔宇电力装备制造有限公司 表B .1 焊接工艺评定任务书 编号： 产品名称 铁塔塔脚 应用范围 塔脚 十字联板 筋板 评定项目 角焊缝 评定目的 确保生产出合格产品 钢材基本情况 钢材牌号 Q420 类级号 B 规格 -24 -66 符合标准 GB/T 1591-94 化学成分（%） C Mn Si Cr Mo V Ni W B S P ≤0.20 1.00~1.70 ≤0.55 ≤0.45 / 0.02~0.20 ≤0.7 / / ≤0.04 ≤ 0.04 焊接接头的基本要求 抗拉强度 Rm MPa 屈服强度 Re MPa 断后伸长率Z ％ 冷弯 180° 冲击功 J 硬度 HB 520~680 -24 不小于 400 ≥18% d=3a / / 520~680 -66 不小于 360 ≥18% d=3a / / 其他 评定单位 评定任务书签发人员及资质 责任 姓名 资质（职称） 日 期 编制 技术工艺部 年 月 日 审核 年 月 日 批准 年 月 日 第 2 页 共 6 页 江苏翔宇电力装备制造有限公司 表B .2 焊接工艺评定方案 编号： 任务书编号 JG/J19-08-08-02 产品名称 铁塔塔脚 评定项目 角焊缝 评定目的 确保产品质量 评定钢材 钢材牌号 Q420 与 Q420 类级别 类 级 与 类 级 钢材厚度 24mm 与 66mm 直径 B 评定钢材成分、性能复核结论 检验报告编号 钢材焊接性 良好 验证资料编号 接头型式及焊道设计 “ T ”型接头 先打底后盖面 接头种类 “ T ”型接头 对口简图： 焊道简图： 坡口形式 “ V ”型坡口 衬垫及其材料 / 焊道设计 先打底后盖面 焊缝金属厚度 24mm 焊接方法 “ 船 ”型焊接 种类 平焊 自动化程度 手动 填充材料和保护气体 焊 接 材 料 焊丝型号 / 规格 / 保 护 气 体 气体种类 / 流量 / 焊条（剂）型号 E5500-X 规格 4.0mm 背面保护 / 流量 / 钨极型号 / 规格 / 拖后保护 / 流量 / 试件检验项目 检验项目 外观 目测 无损探伤 X射线 力学性能 / / / / 抗拉强度 冲击试验 冷弯 要求（有或无） 二级 二级 570mPa / 180合格 第 3 页 共 6 页 江苏翔宇电力装备制造有限公司 表B .2（续） 焊接位置及试件数量 焊接位置 平焊 试件数量 2 焊接工艺参数 焊层道号 单层、单道焊缝尺寸宽×高 焊接方法 焊条（丝） 电流范围 （气体压力） 电压范围V（焊炬型号、焊嘴号） 焊接速度范围mm/min 其他 型（牌）号 规格 mm 极性（乙炔M...
