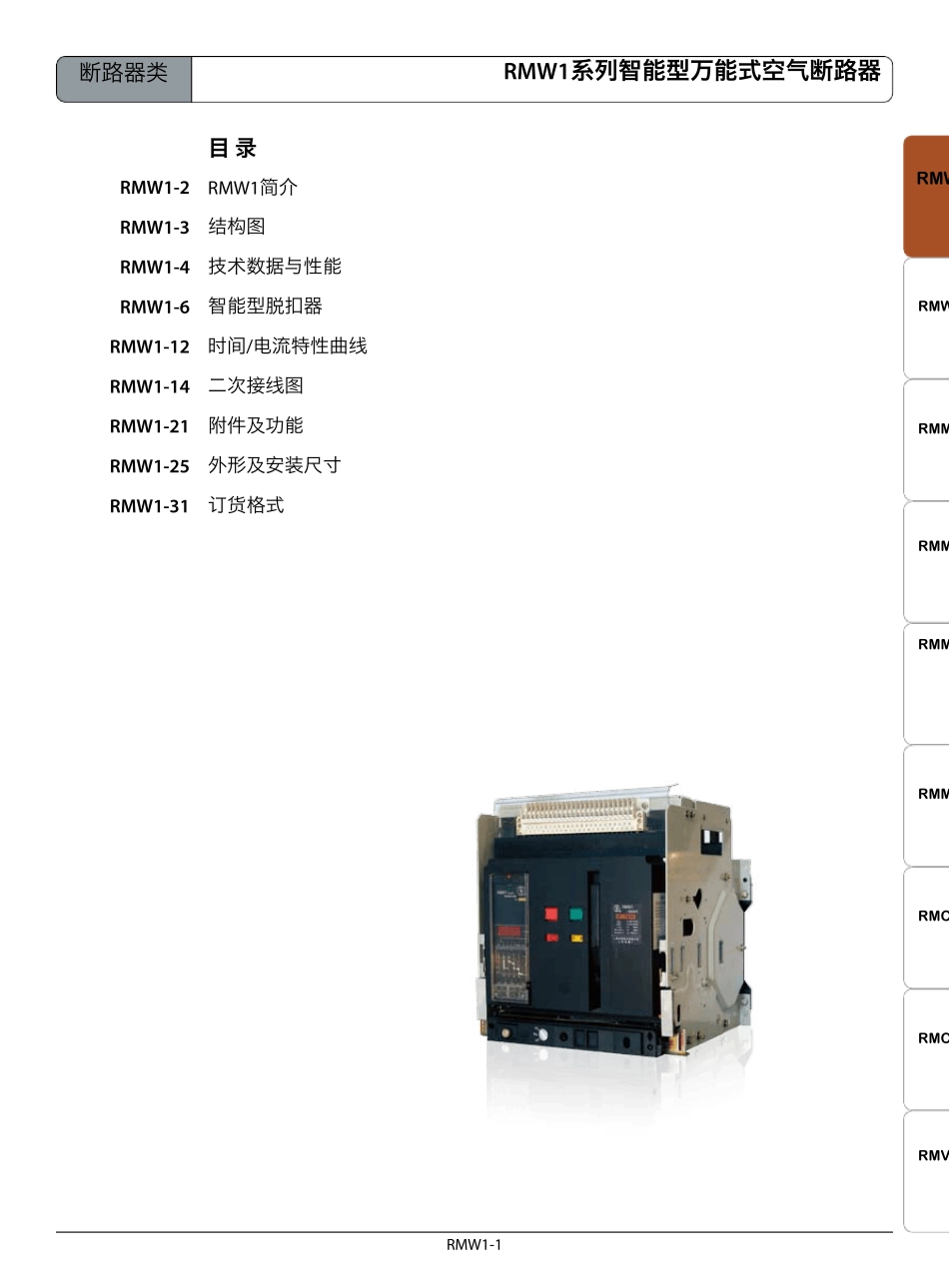

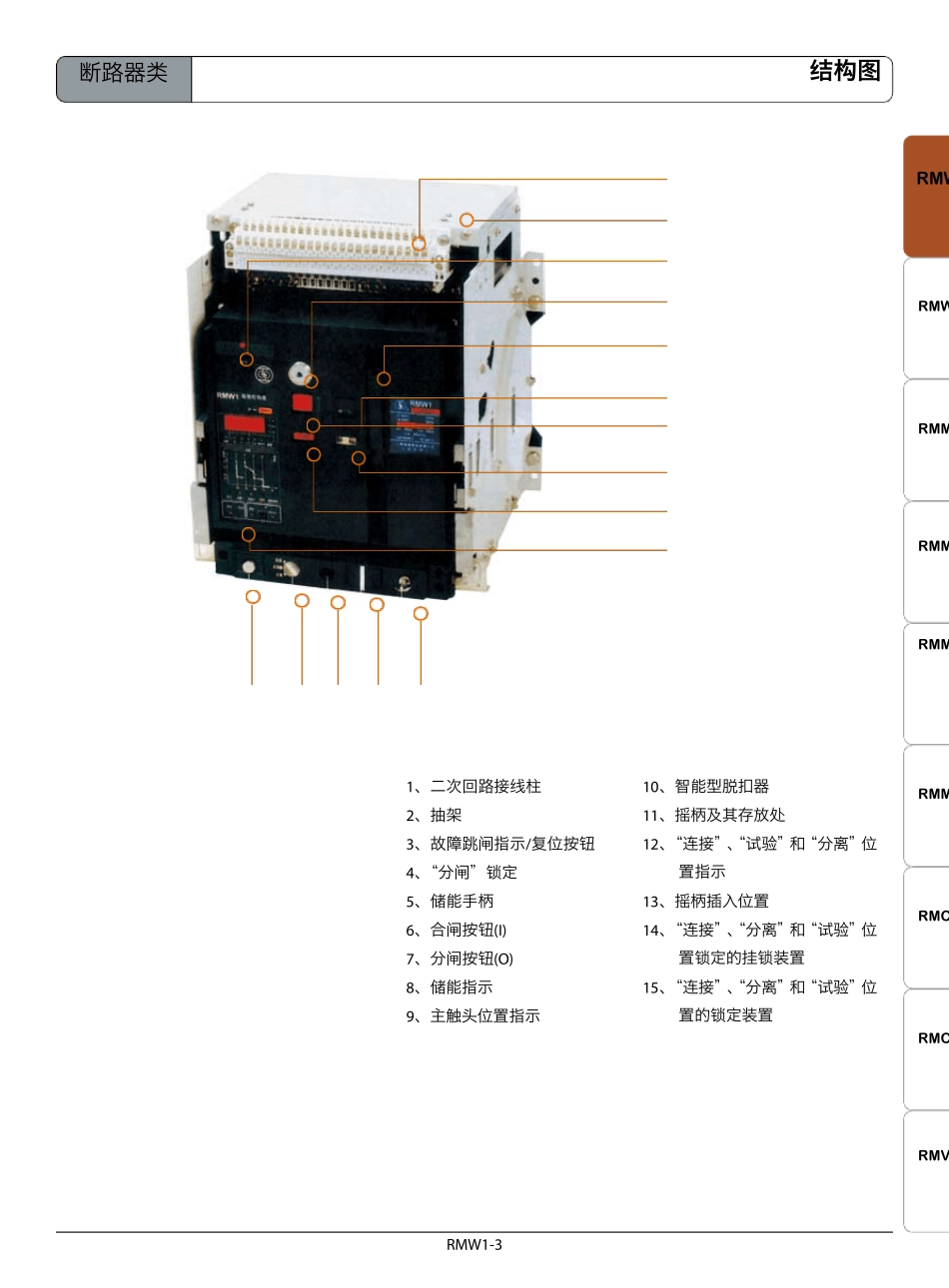

RMW 1-1RMW 1RMW 2RMM1RMM1LRMM2/RMM2LRMM3RMC1RMC2RMVS1断路器类RMW 1系列智能型万能式空气断路器RMW 1简介结构图技术数据与性能智能型脱扣器时间/电流特性曲线二次接线图附件及功能外形及安装尺寸订货格式RMW 1-2RMW 1-3RMW 1-4 RMW 1-6 RMW 1-12 RMW 1-14RMW 1-21RMW 1-25RMW 1-31目 录RMW1RMW2RMM1RMM1LRMM2/RMM2LRMM3RMC1RMC2RMVS1断路器类RMW1-2RMW 1简介RMW1(DW45)智能型万能式断路器是我厂九十年代开发的产品，额定电压为交流50Hz，690V，额定电流630~ 6300A，用于配电网络中分配电能和保护线路、电源及用电设备免受过载、短路、接地故障的危害，具有较高精度的选择性保护，提高了供电可靠性。用 途 结构紧凑 通断能力高 无飞弧距离、较高安全性 智能型过电流脱扣保护，附有通信接口，可与计算机集群控制 电流表、电压表显示功能 可以上或下进线联接特 点符合GB 14048.2 IEC60947-2标 准安 装 方 式：固定式、抽屉式接 线 方 式：水平接线、L型垂直接线、十字垂直接线、水平加长接线极数：三极、四极操 作 方 式：手动储能操作、电动机储能操作脱扣器种类：智能型脱扣器、欠电压瞬时（或延时）脱扣器、分励脱扣器注：本产品允许下进线型 式符合GB 14048.1 IEC60947-1注：当安装地点在海拔2000m以上时，必须降容使用。参见样本RMW2-26页“高海拔降容参照修正表”的相关内容。正常工作条件RMW 1-3RMW 1RMW 2RMM1RMM1LRMM2/RMM2LRMM3RMC1RMC2RMVS1断路器类结构图1、二次回路接线柱2、抽架3、故障跳闸指示/复位按钮4、“分闸”锁定 5、储能手柄6、合闸按钮(I)7、分闸按钮(O)8、储能指示9、主触头位置指示10、智能型脱扣器11、摇柄及其存放处12、“连接”、“试验”和“分离”位置指示13、摇柄插入位置14、“连接”、“分离”和“试验”位置锁定的挂锁装置15、“连接”、“分离”和“试验”位置的锁定装置RMW1RMW2RMM1RMM1LRMM2/RMM2LRMM3RMC1RMC2RMVS1断路器类RMW1-4技术数据与性能断路器型号框 IRMW 1-2000额定电流 (In)A6308001000125016002000 额定工作电压 (Ue)V690690690690690690额定绝缘电压 (Ui)V100010001000100010001000额定冲击耐压 (Uimp)kV121212121212适用于隔离极数 P3,43,43,43,43,43,4分断时间 ms303030303030合闸时间 ms606060606060额定极限短路 kA400V808080808080分断能力 (lcu)690V505050505050额定运行短路 kA400V656565656565分断能力 (lcs)690V5050505...
