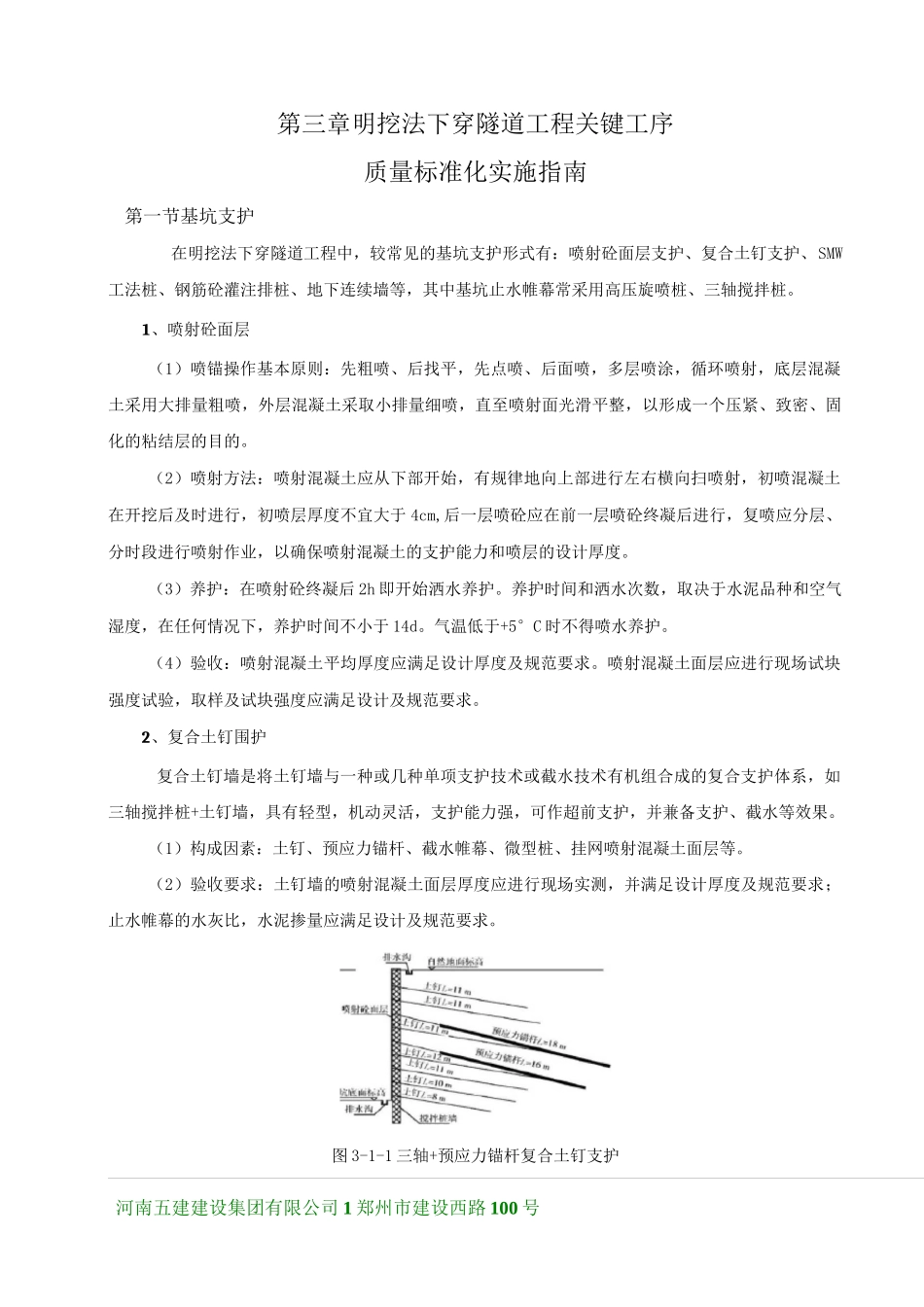

河南五建建设集团有限公司 1 郑州市建设西路 100 号第三章明挖法下穿隧道工程关键工序质量标准化实施指南第一节基坑支护在明挖法下穿隧道工程中，较常见的基坑支护形式有：喷射砼面层支护、复合土钉支护、SMW工法桩、钢筋砼灌注排桩、地下连续墙等，其中基坑止水帷幕常采用高压旋喷桩、三轴搅拌桩。1、喷射砼面层（1）喷锚操作基本原则：先粗喷、后找平，先点喷、后面喷，多层喷涂，循环喷射，底层混凝土采用大排量粗喷，外层混凝土采取小排量细喷，直至喷射面光滑平整，以形成一个压紧、致密、固化的粘结层的目的。（2）喷射方法：喷射混凝土应从下部开始，有规律地向上部进行左右横向扫喷射，初喷混凝土在开挖后及时进行，初喷层厚度不宜大于 4cm,后一层喷砼应在前一层喷砼终凝后进行，复喷应分层、分时段进行喷射作业，以确保喷射混凝土的支护能力和喷层的设计厚度。（3）养护：在喷射砼终凝后 2h 即开始洒水养护。养护时间和洒水次数，取决于水泥品种和空气湿度，在任何情况下，养护时间不小于 14d。气温低于+5°C 时不得喷水养护。（4）验收：喷射混凝土平均厚度应满足设计厚度及规范要求。喷射混凝土面层应进行现场试块强度试验，取样及试块强度应满足设计及规范要求。2、复合土钉围护复合土钉墙是将土钉墙与一种或几种单项支护技术或截水技术有机组合成的复合支护体系，如三轴搅拌桩+土钉墙，具有轻型，机动灵活，支护能力强，可作超前支护，并兼备支护、截水等效果。（1）构成因素：土钉、预应力锚杆、截水帷幕、微型桩、挂网喷射混凝土面层等。（2）验收要求：土钉墙的喷射混凝土面层厚度应进行现场实测，并满足设计厚度及规范要求；止水帷幕的水灰比，水泥掺量应满足设计及规范要求。图 3-1-1 三轴+预应力锚杆复合土钉支护河南五建建设集团有限公司 2 郑州市建设西路 100 号图 3-1-2SMW 工法桩工字钢下沉图 3-1-3SMW 工法桩拔回收3、型钢水泥土墙围护施工(SMW 工法桩)(1) 施工要点：H 型钢的减摩，主要通过涂刷减摩剂实现，涂刷减摩剂时应满足相关规范进行现场操作；H 型钢固定，型钢定位卡必须牢固、水平，H 型钢就位后，使用经纬仪或线锤控制型钢插入垂直度，靠型钢自重将型钢插入搅拌桩内；H 型钢回收，待地下结构完成并结束挡土使命后，用顶拔装置将H 型钢从搅拌桩中顶拔出来，回收整修后可再次利用。(2) 验收：型钢平面位置准确、间距均匀，垂直度偏差 VI/1000，顶标高误差 V50mm。(3) 特殊部位处理...
