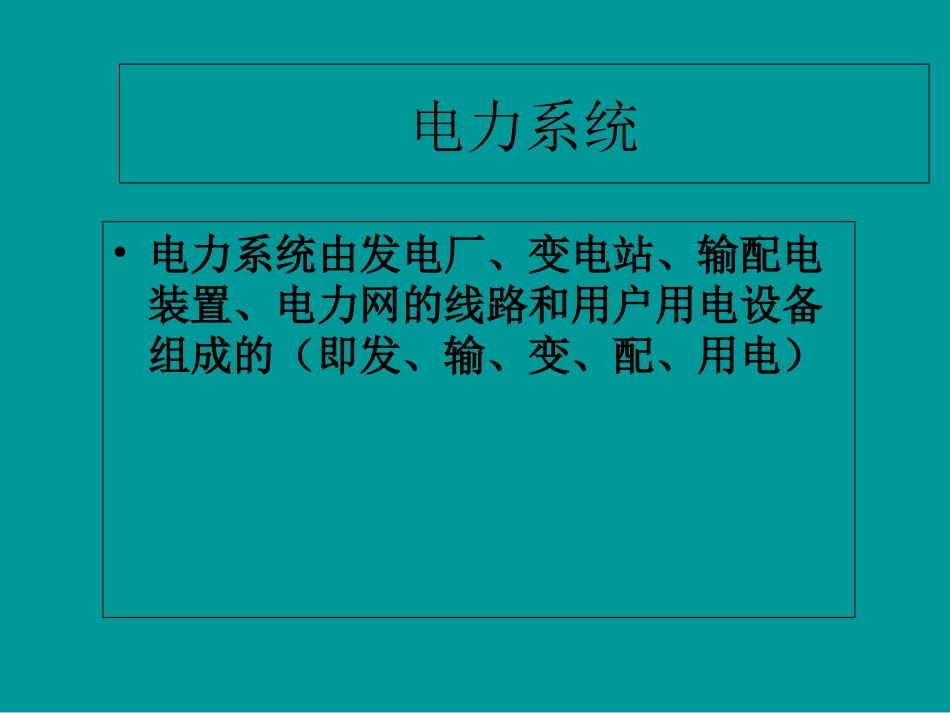

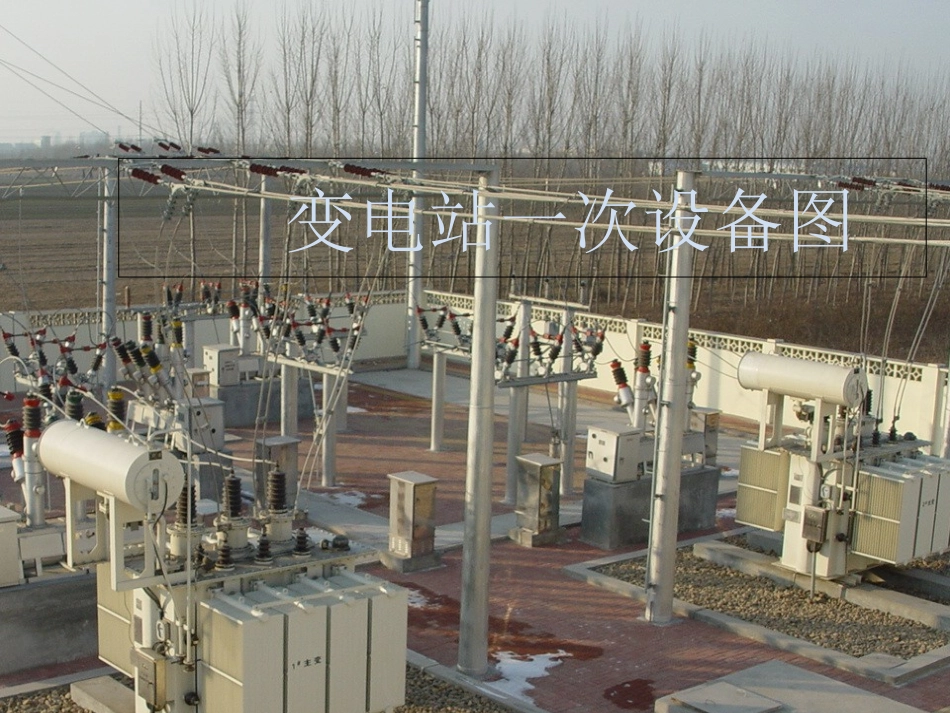

变电站培训课件变电站一次设备图电力系统•电力系统由发电厂、变电站、输配电装置、电力网的线路和用户用电设备组成的（即发、输、变、配、用电）一次设备•发电机、变压器、开关、刀闸、母线、架空线路、电缆线路等叫一次系统。二次系统的概念及分类•监视和测量、计量仪表、继电保护及自动装置用的电器、开关、控制和信号设备以及操作电缆和控制电缆等叫二次系统。•按性质分交流电流回路、交流电压回路和直流回路三种。•按系统用途分测量仪表回路、继电保护和自动装置回路，开关控制和信号回路，开关和刀闸电气闭锁回路和操作电源回路。变电站•转换和配送电能的场所叫做变电站。变电站主要装设有变压器、配电装置和控制设备等，用以改变电压和控制电力的输送和分配。有的还装有调相设备，以调节电压；有的装有变频机以改变频率；有的装有变流设备，以进行交、直流电的变换等。下图为10Kv变电站配电室一次系统二次系统一次系统一次系统::构成电能生产、输送、分配和使用构成电能生产、输送、分配和使用的系统，称为一次系统的系统，称为一次系统..二次系统二次系统::对一次系统进行保护、监控、测量、对一次系统进行保护、监控、测量、控制的系统，称为二次系统。控制的系统，称为二次系统。电气一次系统的设备称为电气一次系统的设备称为一次设备一次设备，电气二次，电气二次系统的设备，称为系统的设备，称为二次设备二次设备。。电气设备电气设备一次设备一次设备二次设备二次设备系统一般我们习惯上称一般我们习惯上称将将33千伏～千伏～3535千伏称为千伏称为中中压压110110千伏、千伏、220220千伏称为千伏称为高压高压330330千伏、千伏、500500千伏称为千伏称为超高压超高压700700千伏、千伏、10001000千伏称为千伏称为特高压特高压220/380220/380伏为伏为低压低压我国采用的周围介质额定温度如下：我国采用的周围介质额定温度如下：①①电力变压器和大部分电器电力变压器和大部分电器((如断路器、隔离开关、如断路器、隔离开关、互感器等互感器等))的额定周围空气温度取为的额定周围空气温度取为40℃40℃。。②②敷设在敷设在空气中空气中的母线、电缆和绝缘导线等为的母线、电缆和绝缘导线等为25℃25℃。。③③埋设埋设地下地下的电力电缆的额定泥土温度为的电力电缆的额定泥土温度为25℃25℃。。二、电气设备的额定电流二、电气设备的额定电流电气设备的电气设备的额定电流额定电流是指周围介质在额定是指周围介质在额定环境温度时，其绝缘和载流导体及其连接环境温度时，其绝缘和载流导体及其连接的长期发热温度不超过极限值所允许长期的长期发热温度不超过极限值所允许长期通过的通过的最大电流值最大电流值。。额定容量额定容量的规定条件与额定电流相同。的规定条件与额定电流相同。变压器额定容量用视在功率变压器额定容量用视在功率(kVA)(kVA)表表示；发电机的原动机只能提供有功功示；发电机的原动机只能提供有功功率，所以一般以有功功率率，所以一般以有功功率(kW)(kW)表示；表示；当其额定容量用视在功率表示时，需当其额定容量用视在功率表示时，需表明功率因数。电动机也多用有功功表明功率因数。电动机也多用有功功率表示。率表示。三、电气设备的额定容量三、电气设备的额定容量4.1.2电弧的基本知识电弧实际上也就是开关两个触头之间空气（或其它绝缘介质）局部被击穿，形成的一个气体导电通道。一、什么是电弧带负荷拉刀闸二、电弧的危害1.开关电器开断电路时，触头虽已分开，但实际并未真正断开。2.2.电弧温度极高电弧温度极高,,很容易烧坏开关触头；触头附很容易烧坏开关触头；触头附近的绝缘物也会遭受破坏；还会引起短路故障、开近的绝缘物也会遭受破坏；还会引起短路故障、开关电器爆炸、形成火灾等危害电力系统的安全运行。关电器爆炸、形成火灾等危害电力系统的安全运行。3.3.电弧是一束能导电的气体，它的质量很轻，在电动电弧是一束能导电的气体，它的质量很轻，在电动力、热力作用下能迅速移动、伸长、弯曲和变形，就很力、热力作用下能迅速移动、伸长、弯曲和变形，就很容易造成容易造成飞弧短路和伤人飞弧短路和伤人。。一、高压断路器一...
