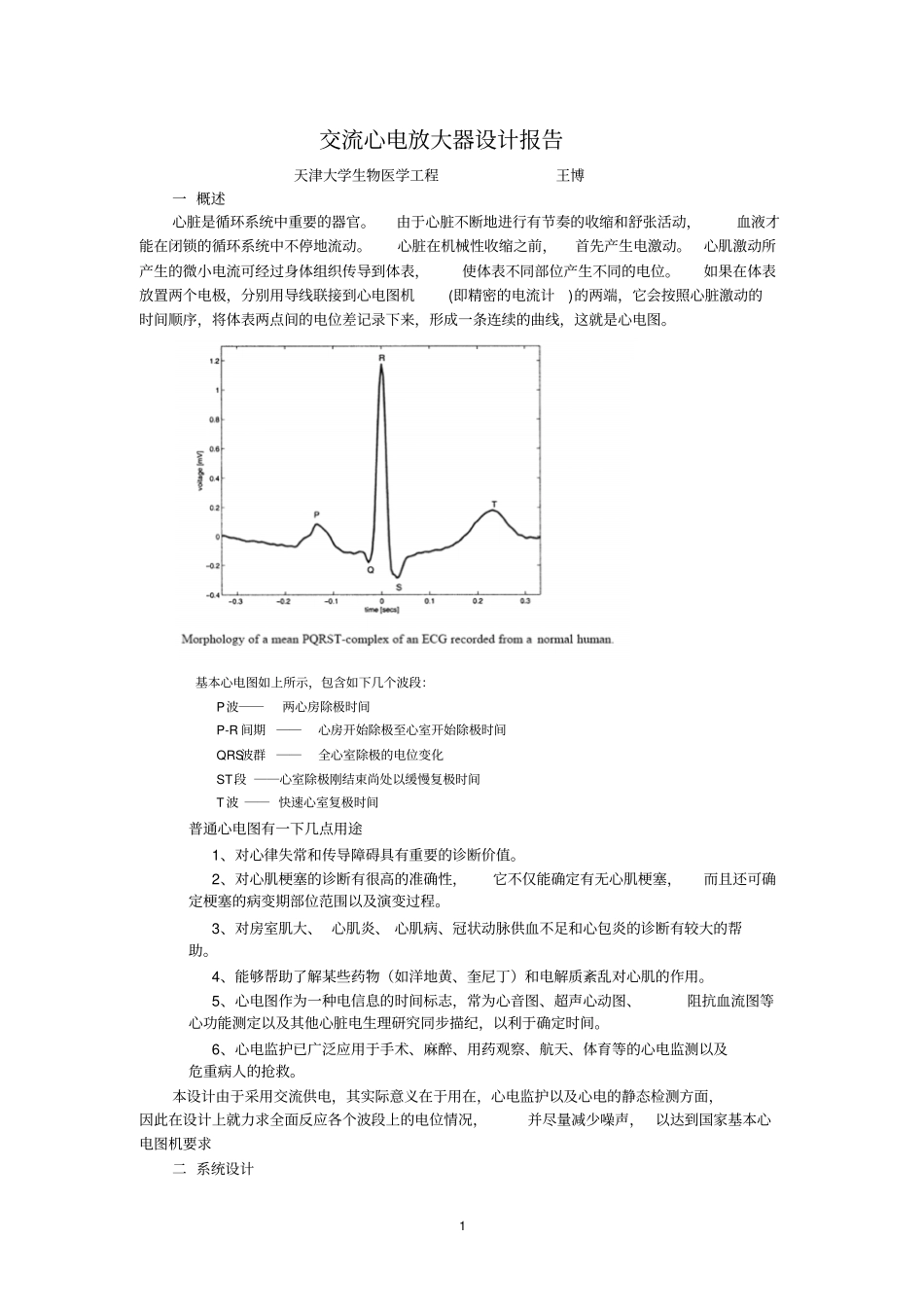

1 交流心电放大器设计报告天津大学生物医学工程王博一 概述心脏是循环系统中重要的器官
由于心脏不断地进行有节奏的收缩和舒张活动，血液才能在闭锁的循环系统中不停地流动
心脏在机械性收缩之前，首先产生电激动
心肌激动所产生的微小电流可经过身体组织传导到体表，使体表不同部位产生不同的电位
如果在体表放置两个电极，分别用导线联接到心电图机(即精密的电流计)的两端，它会按照心脏激动的时间顺序，将体表两点间的电位差记录下来，形成一条连续的曲线，这就是心电图
基本心电图如上所示，包含如下几个波段：P波――两心房除极时间P-R 间期――心房开始除极至心室开始除极时间QRS波群――全心室除极的电位变化ST段 ――心室除极刚结束尚处以缓慢复极时间T 波 ―― 快速心室复极时间普通心电图有一下几点用途1、对心律失常和传导障碍具有重要的诊断价值
2、对心肌梗塞的诊断有很高的准确性，它不仅能确定有无心肌梗塞，而且还可确定梗塞的病变期部位范围以及演变过程
3、对房室肌大、 心肌炎、 心肌病、冠状动脉供血不足和心包炎的诊断有较大的帮助
4、能够帮助了解某些药物（如洋地黄、奎尼丁）和电解质紊乱对心肌的作用
5、心电图作为一种电信息的时间标志，常为心音图、超声心动图、阻抗血流图等心功能测定以及其他心脏电生理研究同步描纪，以利于确定时间
6、心电监护已广泛应用于手术、麻醉、用药观察、航天、体育等的心电监测以及危重病人的抢救

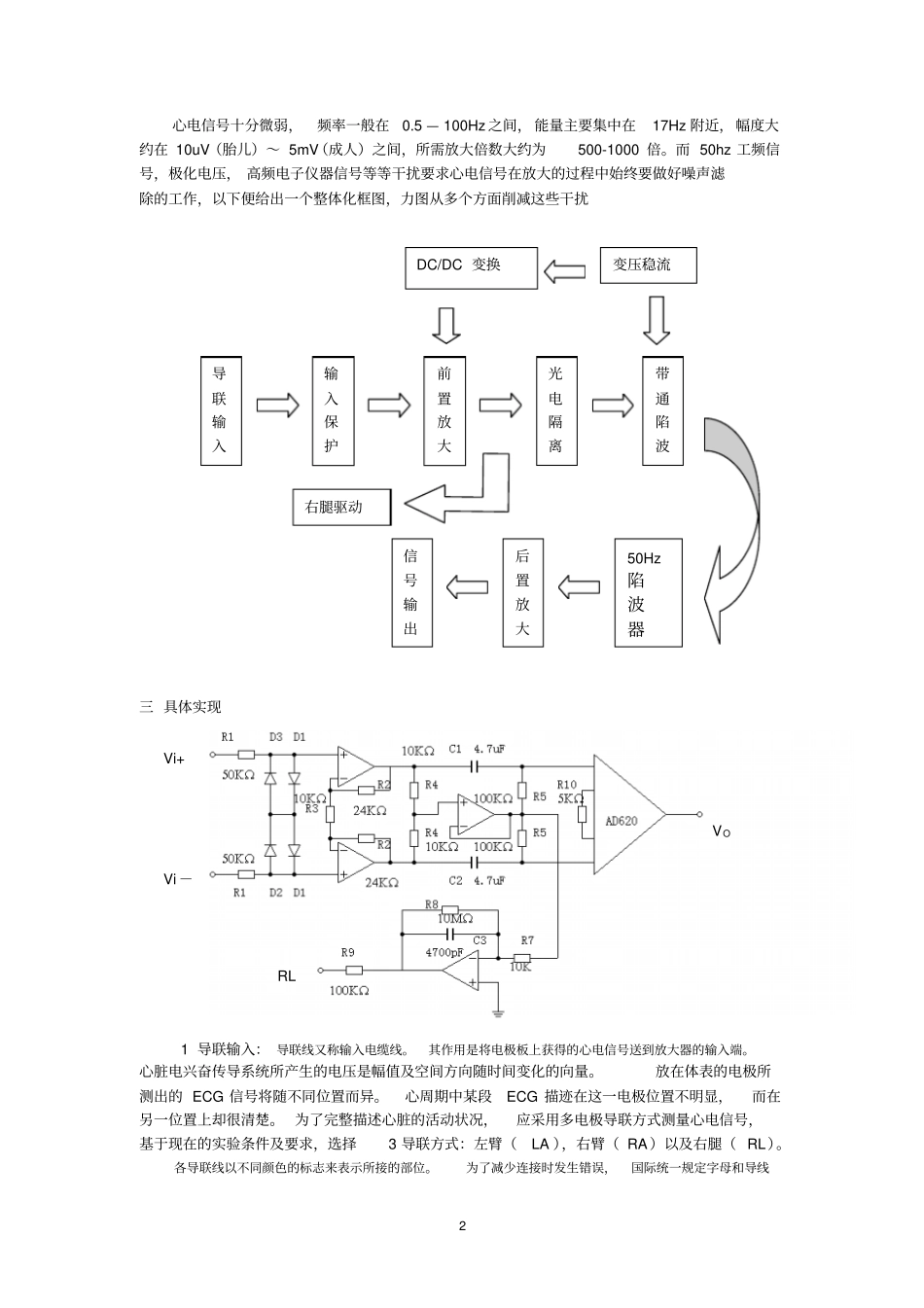

本设计由于采用交流供电，其实际意义在于用在，心电监护以及心电的静态检测方面，因此在设计上就力求全面反应各个波段上的电位情况，并尽量减少噪声， 以达到国家基本心电图机要求二 系统设计2 导联输入输入保护带通陷波前置放大光电隔离50Hz 陷波器右腿驱动信号输出后置放大心电信号十分微弱，频率一般在0
5 — 100Hz 之间， 能量主要集中在17Hz 附近，幅度大约在 10uV（胎儿）～ 5mV
