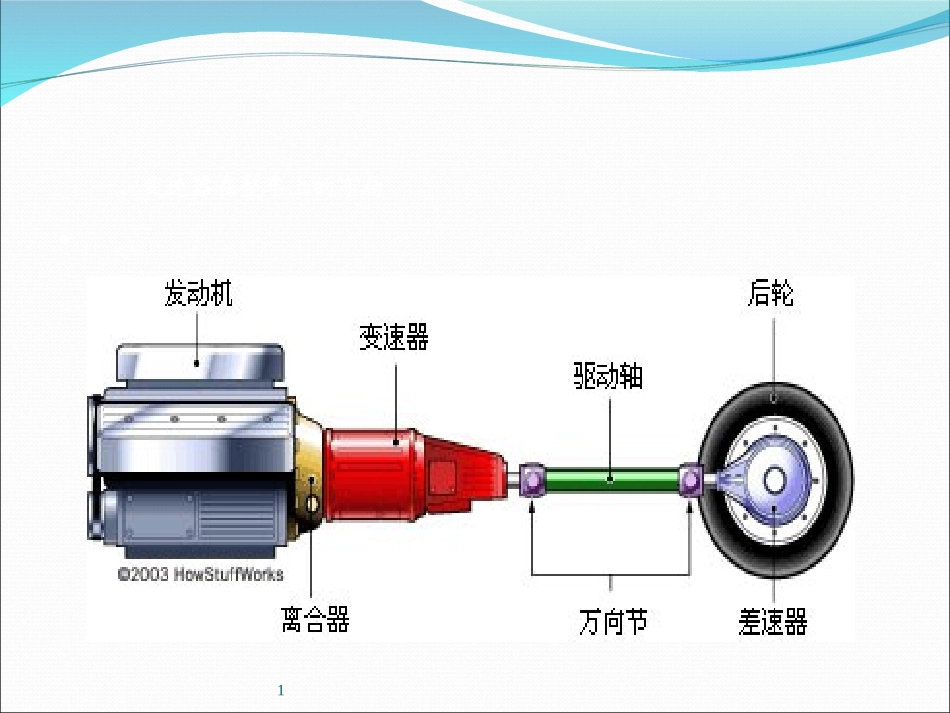

变速箱的工作原理1手动变速器结构与工作原理•一、变速器在整车上的布局1变速器通过离合器与发动机连接，因此，变速器的输入轴的转速与发动机相同。•二、变速器的功用•1、改变传动比，满足不同行驶条件对牵引力的需要，使发动机尽量工作在有利的工况下，满足可能的行驶速度要求。•2、实现倒车行驶，用来满足汽车倒退行驶的需要。•3、中断动力传递，在发动机起动，怠速运转，汽车换档或需要停车进行动力输出时，中断向驱动轮的动力传递。1三、变速器的内部结构及原理1变速器由传动机构和操纵机构组成。变速器的传动机构的主要作用是改变转矩、转速和旋转方向；变速器的操纵机构的主要作用是控制传动机构实现变速器的传动比的变换。•（一）三轴变速器（结合本公司选用变速器类型）•三轴变速器的构成：•主要由输入(第一)轴、中间轴和输出(第二)轴组成。1变速原理：•一对啮合传动的齿轮，设小齿轮齿数Z1＝20，大齿轮齿数Z2＝40，在相同的时间内小齿轮转过一圈时，大齿轮转过半圈。显然，当小齿轮是主动齿轮时，它的转速经大齿轮输出时就降低了；如果大齿轮是主动齿轮时，它的转速经小齿轮输出时就提高了。这就是齿轮传动的变速原理。1为了帮助了解标准变速器的基本原理，下图显示了处于空挡状态的简单两速变速器。1绿色轴将发动机与离合器连接起来。绿色轴和绿色齿轮连在一起，形成一个整体。红色轴及红色齿轮称为副轴。它们也连为一个整体，因此副轴上的所有齿轮和副轴本身作为整体旋转。绿色轴与红色轴直接通过各自的啮合齿轮连接起来，所以当绿色轴转动时，红色轴也会转动。因此，一旦离合器接合，副轴就直接从发动机获得动力。黄色轴是花键轴，通过连接到汽车驱动轮的差速器直接与驱动轴相连。1蓝色齿轮连在轴承上，轴环将两个蓝色齿轮中的一个连接到黄色驱动轴上。它通过齿槽直接与黄色轴相连，并与黄色轴一起转动。但轴环也可以沿着黄色轴左右滑动，从而选择性地接合两个蓝色齿轮中的一个。1下图显示了当轴环换到一挡时如何结合右边的蓝色齿轮：1图中，发动机的绿色轴转动副轴，副轴则转动右边的蓝色齿轮。齿轮通过轴环驱动黄色驱动轴。同时，左边的齿轮也在转动，但只是在其轴上空转，对黄色轴并不产生影响。当轴环位于两个齿轮之间时（如第一图所示），变速器为空挡状态。黄色轴上以不同速率运转的两个蓝色齿轮都通过其与副轴的速比来控制。1五速手动变速器内部结构如下图所示：1构成：•1、三轴五档变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。•a、第一轴和第一轴常啮合齿轮为一个整体，是变速器的动力输入轴。第一轴前部花键插于离合器从动盘毂中。•b、中间轴在中间轴上制有（或固装）有六个齿轮，作为一个整体而转动。最前面的齿轮与一轴常啮合齿轮相啮合，称为中间轴常啮合齿轮，从离合器输入一轴的动力经这一对常啮合齿轮传到中间轴各齿轮上。向后依次称各齿轮为中间轴三档、二档、倒档、一档和五档齿轮。1c、在第二轴上，通过花键固装有三个花键毂，通过轴承安装有二轴各档齿轮。其中从前向后，在第一和第二花键毂之间装有三档和二档齿轮，在第二和第三花键毂之间装有一档和五档齿轮，它们分别与中间轴上各相应档齿轮相啮合。在三个花键毂上分别套有带有内花键的接合套，并设有同步机构。通过接合套的前后移动，可以使花键毂与相邻齿轮上的接合齿圈连接在一起，将齿轮上的动力传给二轴。其中在第二个接合套上还制有倒档齿轮。第二轴前端插入一轴齿轮的中心孔内，两者之间设有滚针轴承。第二轴后端通过凸缘与万向传动装置相连。d、倒档轴采用过盈配合压装在壳体相应的轴孔中。倒档齿轮通过轴承活套在倒档轴上。12、各档动力动力传递情况•a、一档：输入轴→第一轴常啮齿轮→中间轴→中间轴第一档齿轮→第二轴一档齿轮→一档同步器接合齿圈→接合套→第二轴→输出•b、二档：输入轴→第一轴常啮齿轮→中间轴→中间轴第二档齿轮→第二轴二档齿轮→二档同步器接合齿圈→接合套→第二轴→输出•c、三档：输入轴→第一轴常啮齿轮→中间轴→中间轴第三档齿轮→第二轴三档齿轮→三...
