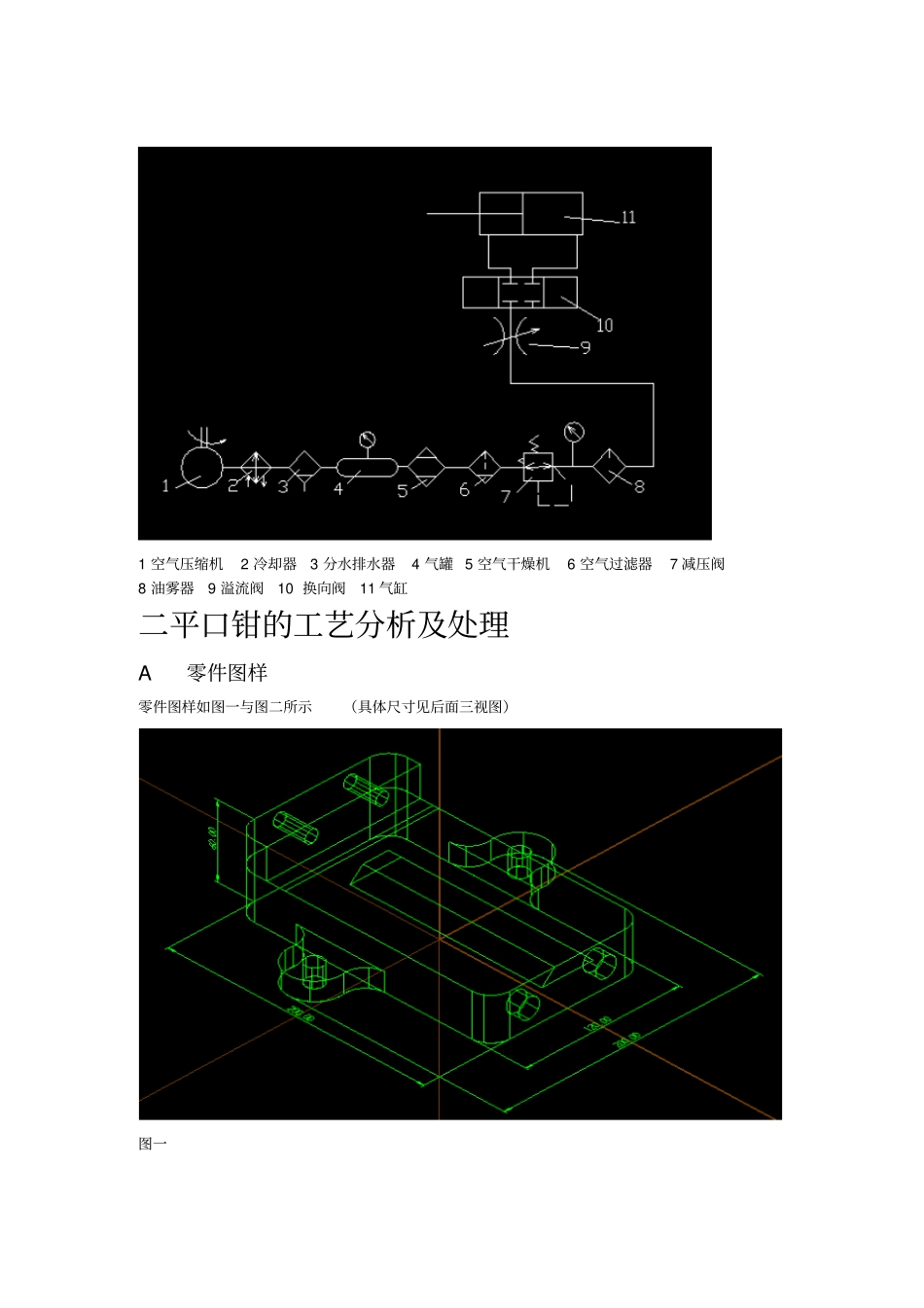

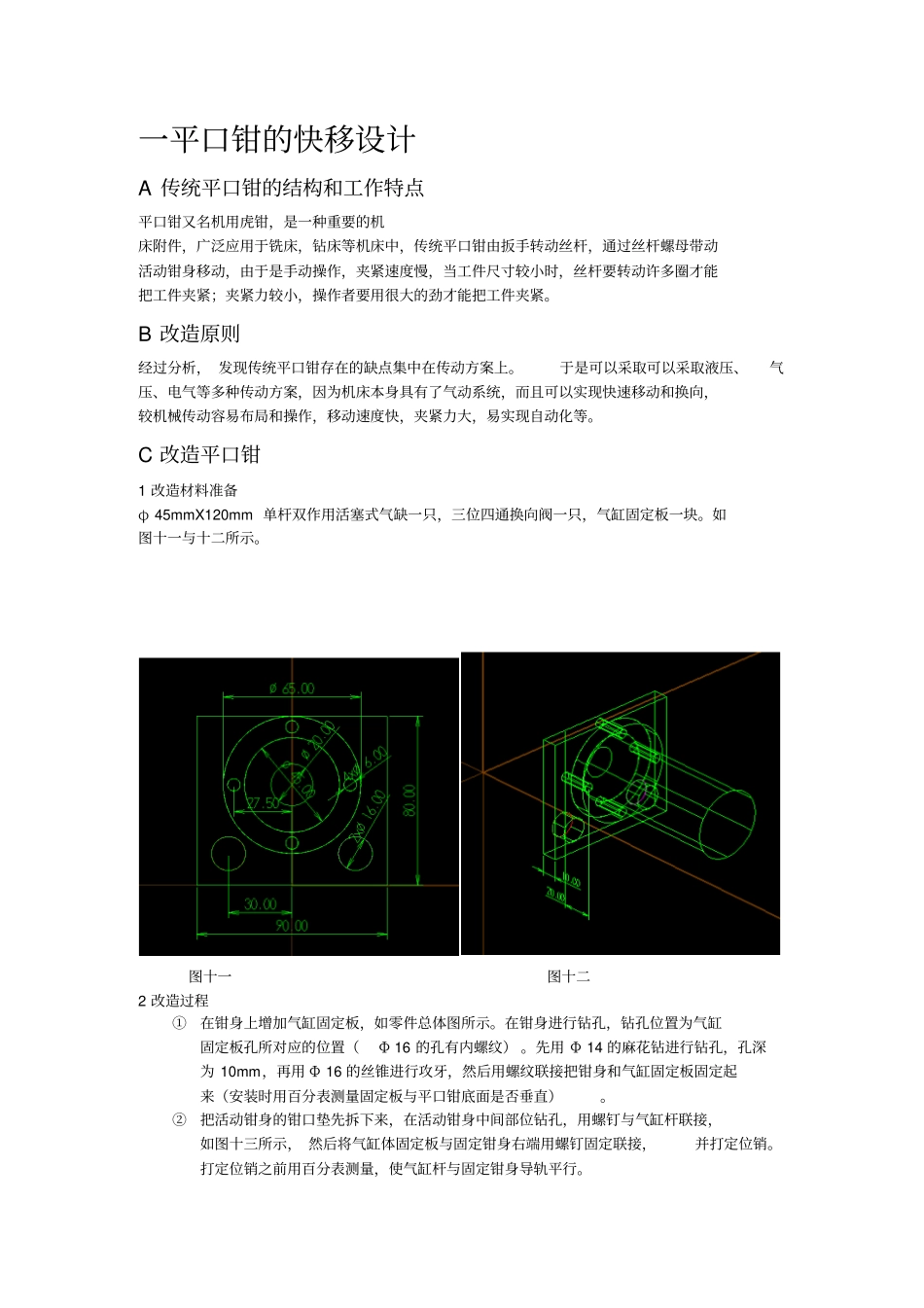

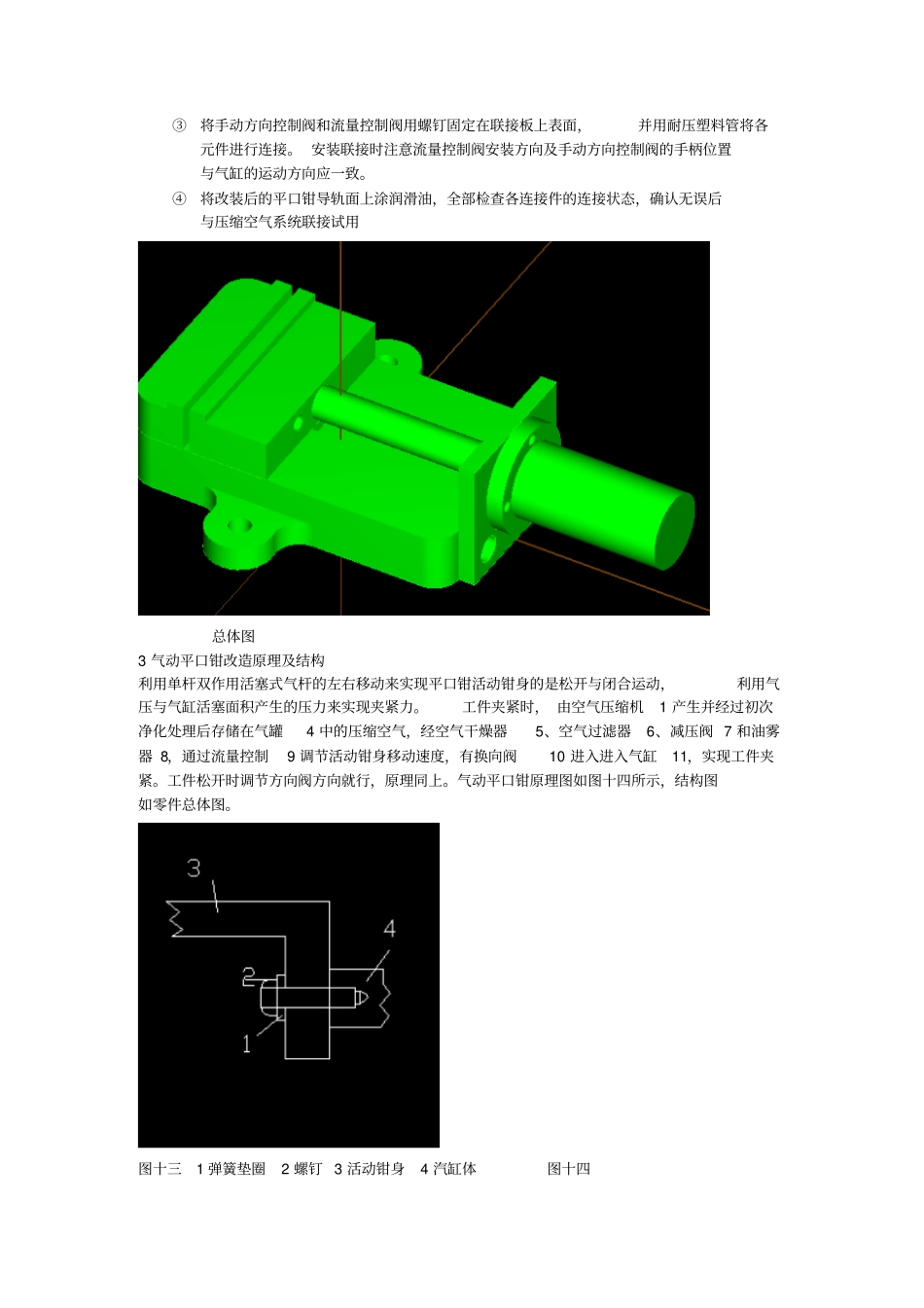

一平口钳的快移设计A 传统平口钳的结构和工作特点平口钳又名机用虎钳，是一种重要的机床附件，广泛应用于铣床，钻床等机床中，传统平口钳由扳手转动丝杆，通过丝杆螺母带动活动钳身移动，由于是手动操作，夹紧速度慢，当工件尺寸较小时，丝杆要转动许多圈才能把工件夹紧；夹紧力较小，操作者要用很大的劲才能把工件夹紧。B 改造原则经过分析， 发现传统平口钳存在的缺点集中在传动方案上。于是可以采取可以采取液压、气压、电气等多种传动方案，因为机床本身具有了气动系统，而且可以实现快速移动和换向，较机械传动容易布局和操作，移动速度快，夹紧力大，易实现自动化等。C 改造平口钳1 改造材料准备φ 45mmX120mm 单杆双作用活塞式气缺一只，三位四通换向阀一只，气缸固定板一块。如图十一与十二所示。图十一图十二2 改造过程①在钳身上增加气缸固定板，如零件总体图所示。在钳身进行钻孔，钻孔位置为气缸固定板孔所对应的位置（Φ 16 的孔有内螺纹） 。先用 Φ 14 的麻花钻进行钻孔，孔深为 10mm，再用 Φ 16 的丝锥进行攻牙，然后用螺纹联接把钳身和气缸固定板固定起来（安装时用百分表测量固定板与平口钳底面是否垂直）。②把活动钳身的钳口垫先拆下来，在活动钳身中间部位钻孔，用螺钉与气缸杆联接，如图十三所示， 然后将气缸体固定板与固定钳身右端用螺钉固定联接，并打定位销。打定位销之前用百分表测量，使气缸杆与固定钳身导轨平行。③将手动方向控制阀和流量控制阀用螺钉固定在联接板上表面，并用耐压塑料管将各元件进行连接。 安装联接时注意流量控制阀安装方向及手动方向控制阀的手柄位置与气缸的运动方向应一致。④将改装后的平口钳导轨面上涂润滑油，全部检查各连接件的连接状态，确认无误后与压缩空气系统联接试用总体图3 气动平口钳改造原理及结构利用单杆双作用活塞式气杆的左右移动来实现平口钳活动钳身的是松开与闭合运动，利用气压与气缸活塞面积产生的压力来实现夹紧力。工件夹紧时， 由空气压缩机1 产生并经过初次净化处理后存储在气罐4 中的压缩空气，经空气干燥器5、空气过滤器6、减压阀 7 和油雾器 8，通过流量控制9 调节活动钳身移动速度，有换向阀10 进入进入气缸11，实现工件夹紧。工件松开时调节方向阀方向就行，原理同上。气动平口钳原理图如图十四所示，结构图如零件总体图。图十三1 弹簧垫圈2 螺钉 3 活动钳身4 汽缸体图十四1 空气压缩机2 冷却器3 分水排水器4 气罐 5...
