2024年道路GPSRTK操作步骤VIP免费

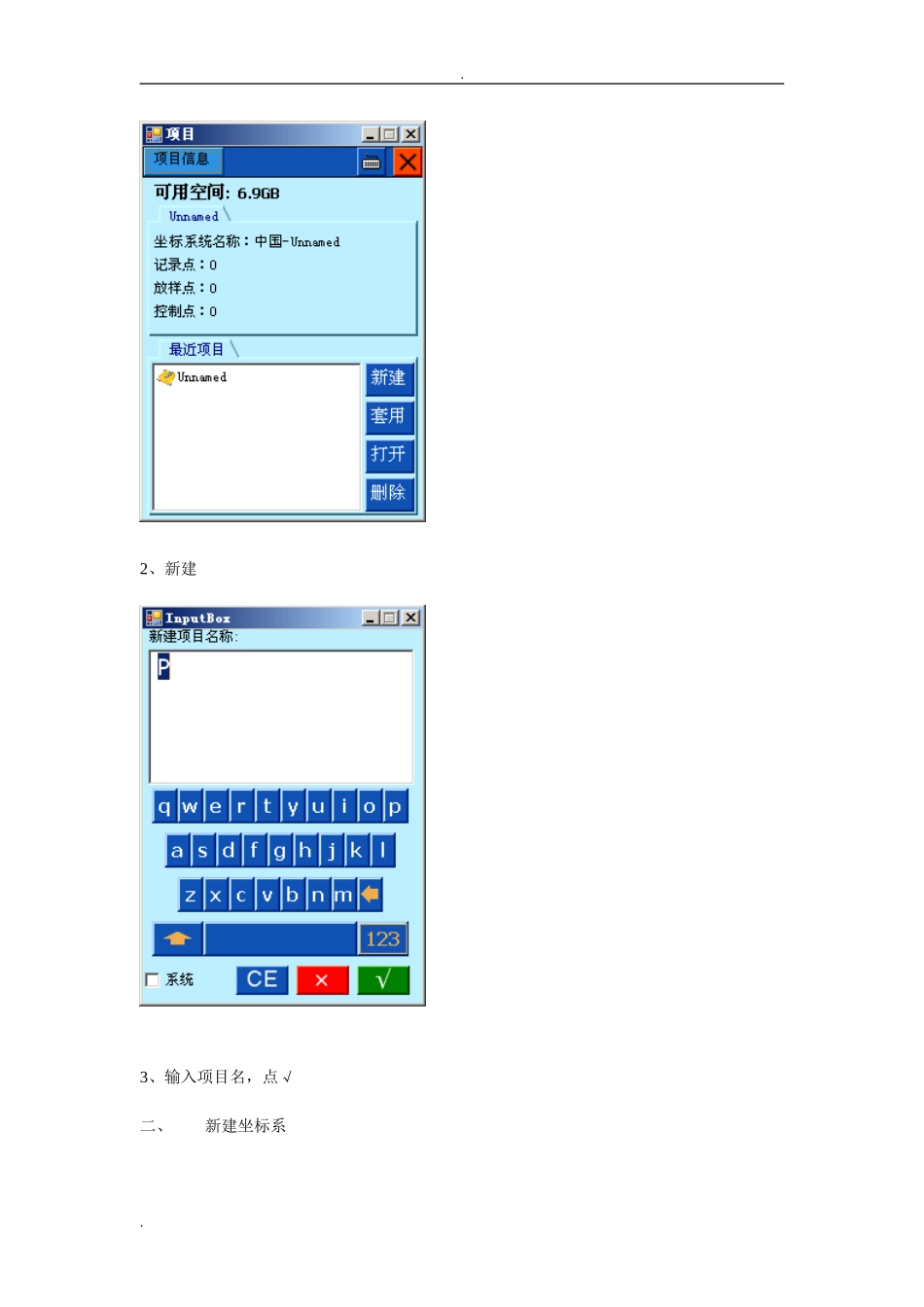

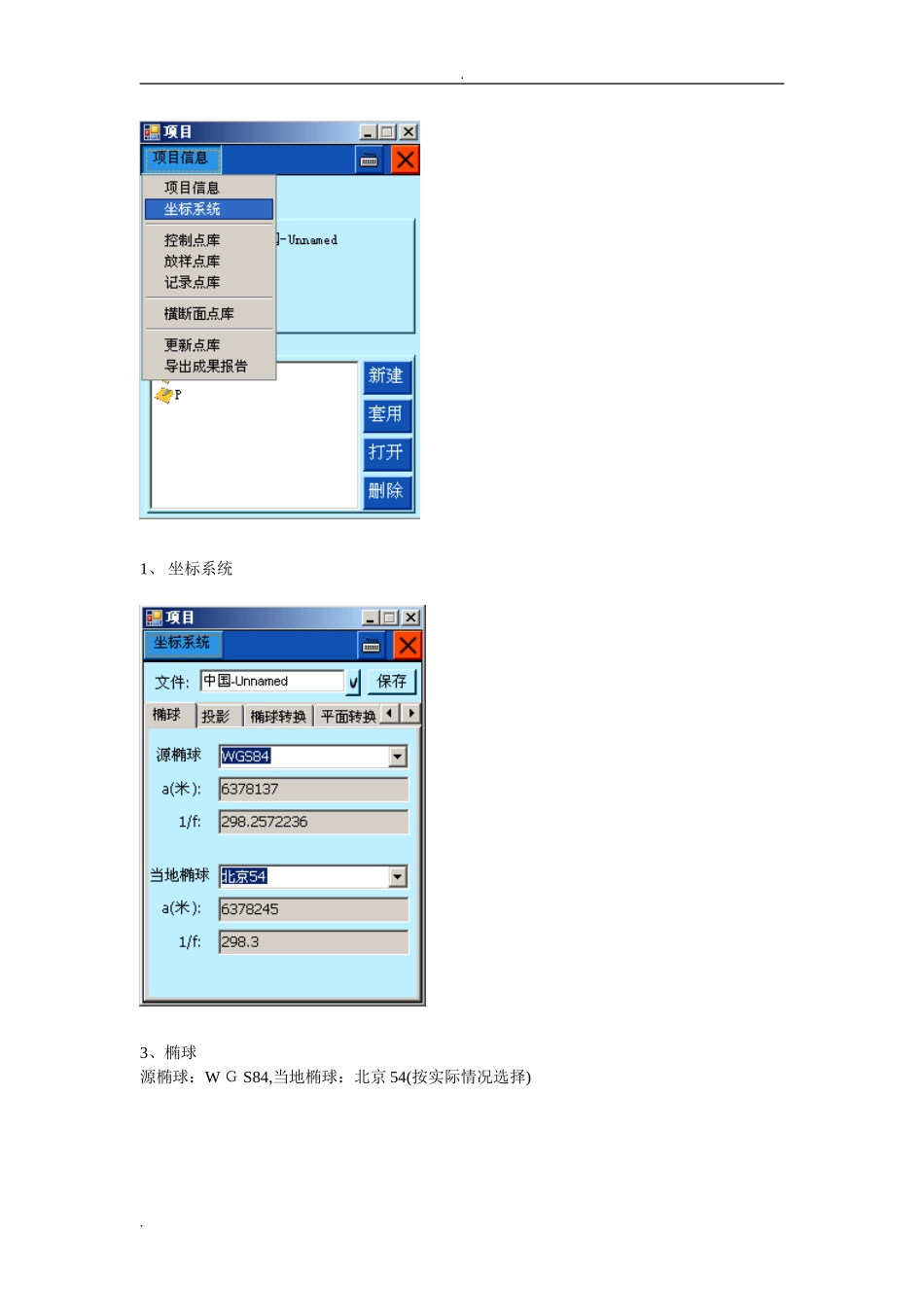

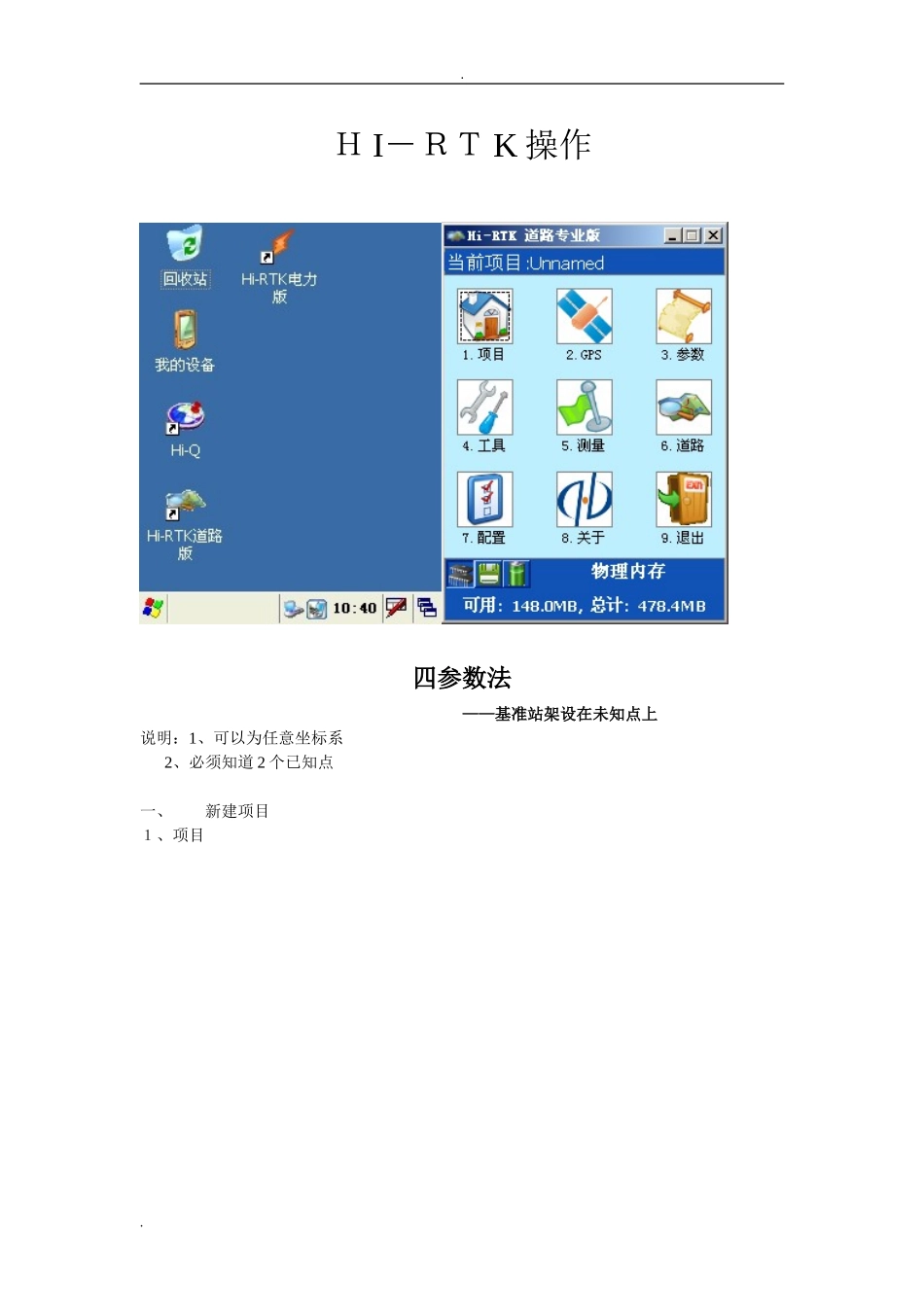

.ＨI－ＲＴK操作四参数法——基准站架设在未知点上说明：1、可以为任意坐标系2、必须知道2个已知点一、新建项目１、项目..2、新建3、输入项目名，点√二、新建坐标系..1、坐标系统3、椭球源椭球：WＧS84,当地椭球：北京54(按实际情况选择)..4、投影(按照已知点输)（1)、投影方法(选择投影方法)（2)、中央子午线,输入中央子午线后，点√..5、椭球转换(无)6、平面转换(无）..7、高程拟合（无）8、保存,确定..三、设置基准站1、GPS2、连接GPＳ(１）、选择手薄类型（如图设置)，连接3、基准站设置..（1）、位置（A)、点名：输入点名(B)、天线:输入基准站天线高(C)、平滑，等待GPＳ自动平滑后,点√(2）、数据链(选择数据链）如果是使用外挂电台,则选择外部数据链；如果是使用手机卡,则选择内置网络;数据链、运营商、服务器ＩＰ、端口设置如图，分组号..（7位数）和小组号(３位树）要和移动站相同（电台）（手机卡）（3）、其他（如图设置)（4)、确定（5)、断开GPS..五、移动站设置1、GPＳ２、连接GＰS（1)、选择手薄类型(如图设置）,连接..3、移动站设置（１）、数据链如果是使用电台，则选择内置电台,选择频道（要和基站外挂电台相同）;如果是使用手机卡，则选择内置网络;数据链、运营商、服务器IP、端口设置如图,分组号(7位数）和小组号（3位树）要和基站相同(电台)(手机卡)(2)、其他..（３)、确定（４）、点╳,退出移动站设置界面六、求参数(一)、采集已知点ＷGS8４坐标（至少采集2个点坐标)1、到一个已知点上采集ＷＧS84坐标，2、在解状态为固定时，对中整平,点或按Ｆ2,输入点名、天线高，点√.“00-00”，前端数据表示公用卫星数（数字越大越好），后端数据表示收到卫星数，“1.9”表示PDOP值，及卫星分布几何强度因子（数字越小越好）解状态“1.0”表示差分龄期（最好为1.0或2.0）.3、到另一个已知点重复1－２操作4、点╳,退出采集界面(二)、求参数1、参数2、参数计算..（１）计算类型：选择参数计算方法,高程拟合模型:选择高程拟合方法注：Ａ、七参数、一步法至少需要3个已知点,且平面高程均要知道；B、四参数至少需要2个已知点Ｃ、平面拟合至少需要3个已知点Ｄ、曲面拟合至少需要6个已知点E、建议一般使用四参数..（2）添加(3）源点（WGS8４坐标)：点,添加计算点（要在记录点里选择),点√(4）、目标（已知点坐标）：输入相应已知点坐标（5)、保存(6)、重复（１）-(4)，添加其他要参与计算参数的点..(7）、点（保存计算参数点）,输入文件名后,确定，确定（可以不做该步)(８）、解算，应用，(8）、ok,ｏｋ，..(9）点√，点“是、确定”,更新点库;点╳,退出参数计算界面七、工作（一)、测量碎部测量主界面1、在解状态为固定时，对中整平，点或按F2,输入点名、天线高，点√.当前点位置解状态手动采集“1.0”表示差分龄期（最好为1.0或2.0）.（2）、重复上个步骤,采集其他点(二）、点放样1、点放样（1)、点，输入坐标，点√,根据状态栏提示，放样..2、重复上个步骤,放样其他点(三）、点库放样１、建立放样点文件(可以是任意格式,但是必须是文本格式,EＸＥCＥL的ＣSV格式亦可）2、传到手簿上3、将点库文件调入到放样点库（１）、进入放样点库..（2)、点，调入点库文件(３）、选择点库文件,确定（4）、定义点库文件的格式后(选中左边的选项，点),点√4、点放样..(1）、点,点<或>,选择放样点，点√,根据状态栏提示,放样(2）、重复上个步骤，放样其他点(四)、线路放样..1、平断面编辑；方法一:交点法..（１)、点,添加交点要素后,点√（2)、添加完所有交点要素后,保存交点文件方法二：线元法..(1）、输入起点要素,点(2）、添加交点要素后，点√(3）、添加完所有要素后，保存交点文件..２、点，检查里程3、在检查里程后输入里程;点，查看坐标是否正确,最好首、中、尾的里程都检查..4、检查里程正确后,点√,回到输入界面５、道路放样（1）、点,添加线路文件..(2)、点，选择平断面文件,点√(３）、点，选择放样里程，放样..6、横断面采集(1）、点,添加线路文件..(2)、点，选择平断面文件,点√(3)、点，选择断面里程，采集横断面..同坐标系同点第二次架设基准站作业一、打开第一次项目二、设置...
