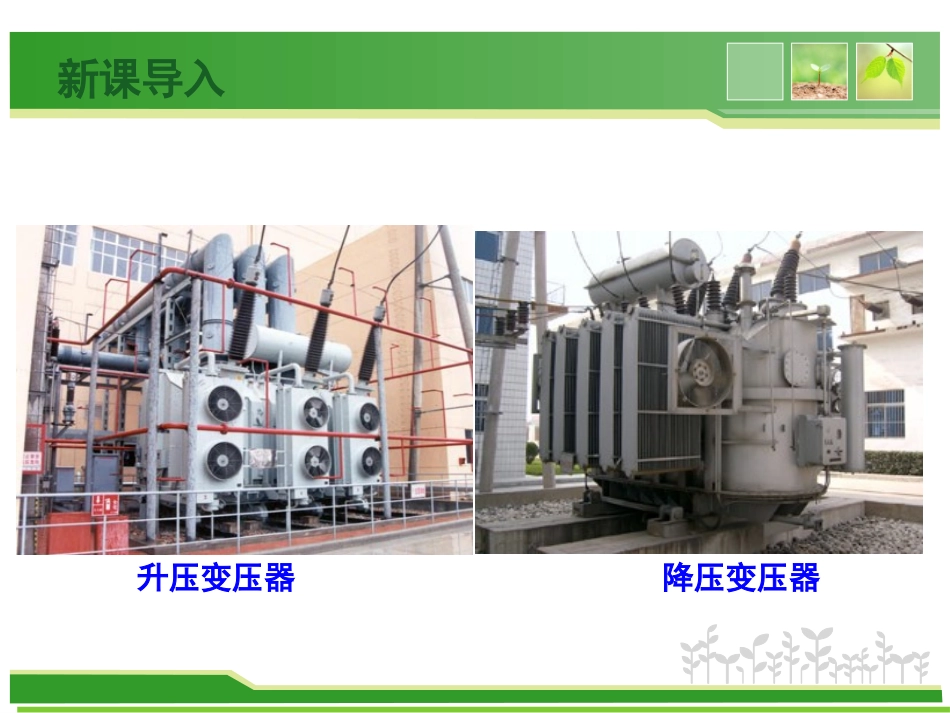

变压器的工作原理新课导入变压器:能改变交流电压的设备高压输电线新课导入升压变压器降压变压器电源变压器三相变压器电子变压器结构相同原理相同新课导入思考：手机充电器中变压器如何将220V市电转变为5V的输出电压？新课导入变压器的基本工作原理1u1E2E2u1i2i1U2U1u2uLZ一次绕组二次绕组一次绕组通交流电一次绕组通交流电变压器的基本工作原理基本工作原理：电磁感应原理基本工作原理：电磁感应原理产生交变的磁场由电磁感应定律可知，交变磁通在一次、二次绕组中产生感应电动势由电磁感应定律可知，交变磁通在一次、二次绕组中产生感应电动势二次绕组向外电路供电思考：思考：若给变压器一次绕组接直流电源，灯泡能正常发光吗？为什么？灯泡不亮。因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其磁通变化率为零，不会在绕组中产生感应电动势，所以灯泡不亮。灯泡不亮。因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其磁通变化率为零，不会在绕组中产生感应电动势，所以灯泡不亮。变压器的基本工作原理闭合铁心实现了电能---磁场能---电能的转换，由于原副线圈中的电流共同产生的磁通量绝大部分通过铁心，使能量在转换过程中损失很小，为了便于研究，引入了一种理想化模型------理想变压器。（3）铁芯中的感应涡流不计，铁芯不发热，无铁损现象．（3）铁芯中的感应涡流不计，铁芯不发热，无铁损现象．（1）无漏磁现象，即穿过原、副线圈两绕组每匝的磁通量Φ都一样。每匝线圈中所产生感应电动势相等，无磁损现象。（1）无漏磁现象，即穿过原、副线圈两绕组每匝的磁通量Φ都一样。每匝线圈中所产生感应电动势相等，无磁损现象。（2）线圈绕组的电阻不计，无铜损现象．（2）线圈绕组的电阻不计，无铜损现象．理想变压器满足条件：变压器的基本工作原理变换交流电压tt2211NENEkNNEEUU212121端电压与电动势关系电压比2211EUEUk:变压比变压器一次、二次绕组的端电压之比等于两个绕组的匝数比。（一次、二次绕组两端电压与绕组匝数成正比。）结论1结论1忽略线圈内阻注意：此公式无论变压器工作在空载还是有负载，都适用。注意：此公式无论变压器工作在空载还是有负载，都适用。如何实现用变压器升高或降低电压？kNNUU2121升压变压器降压变压器当N2>N1(K<1)时，有U2>U1当N2I2B.k<1C.I1
