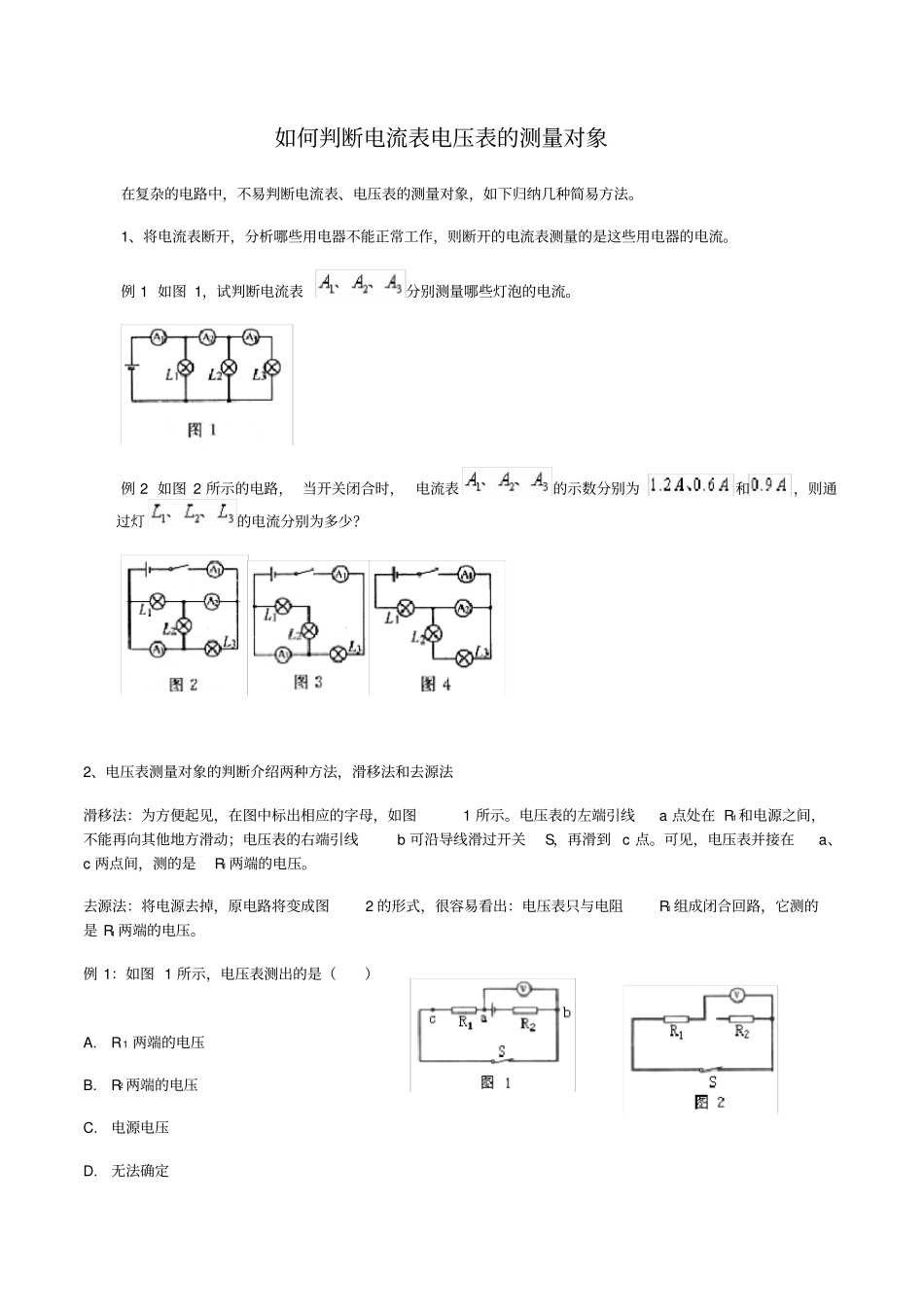

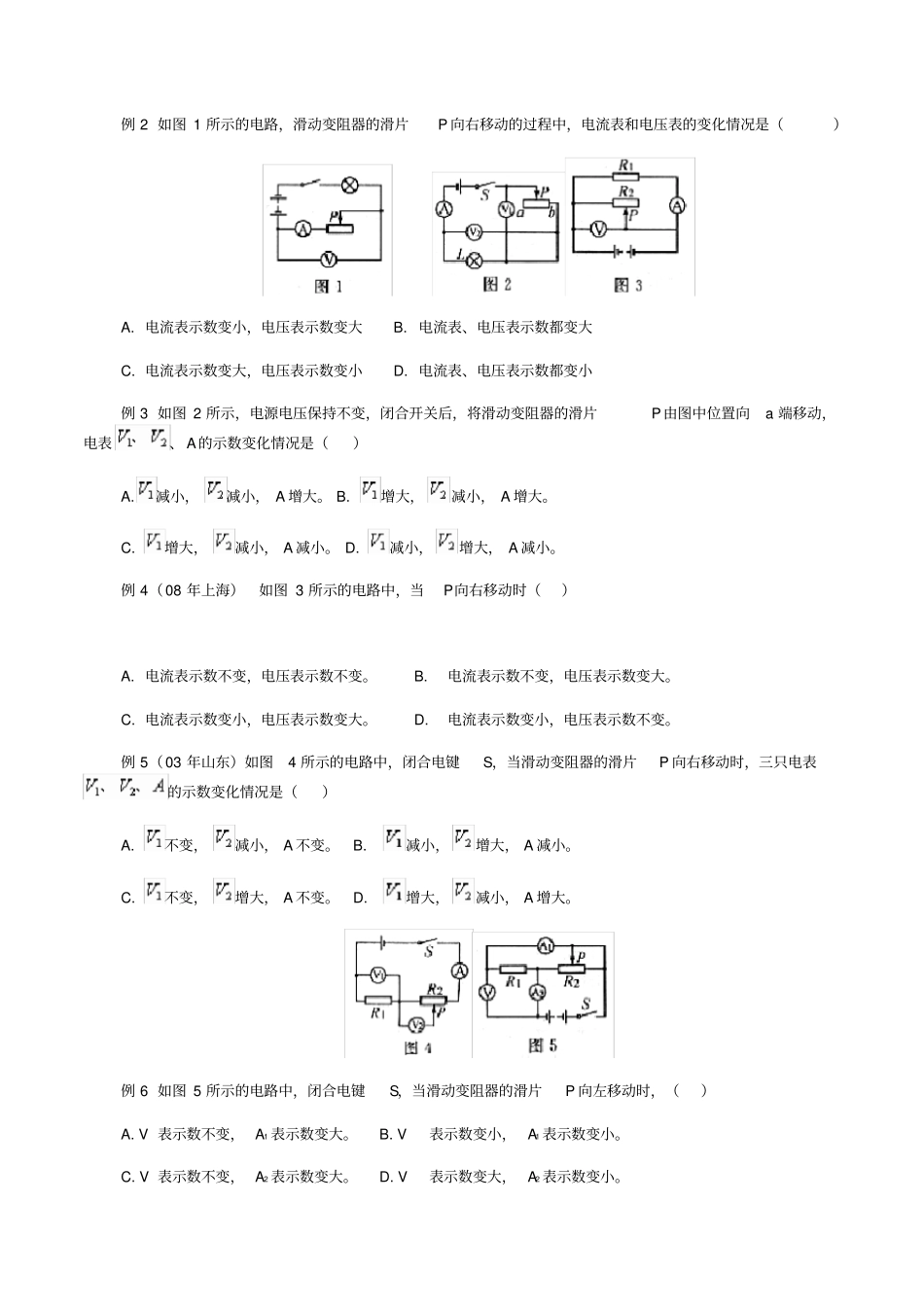

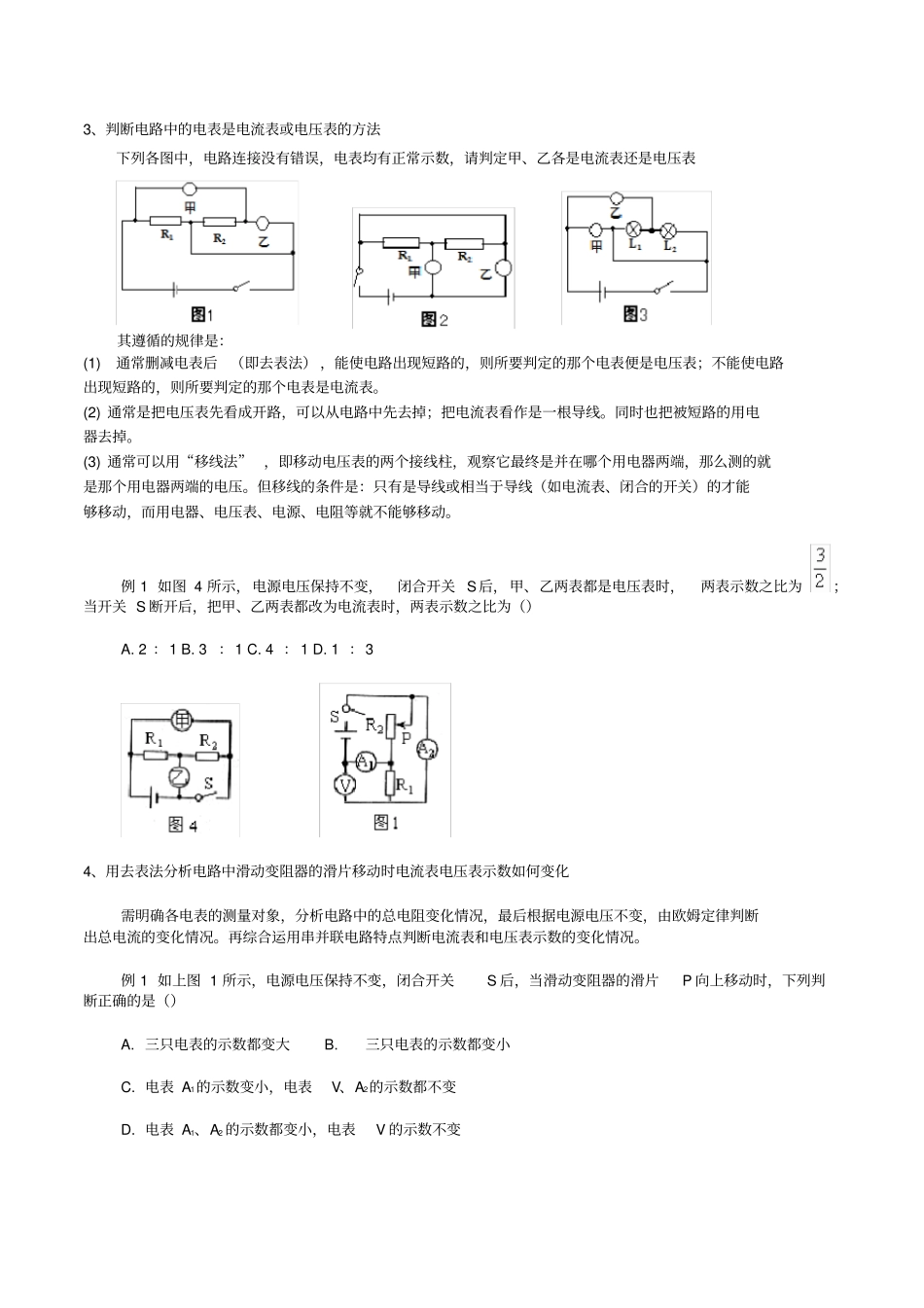

如何判断电流表电压表的测量对象在复杂的电路中,不易判断电流表、电压表的测量对象,如下归纳几种简易方法。1、将电流表断开,分析哪些用电器不能正常工作,则断开的电流表测量的是这些用电器的电流。例 1 如图 1,试判断电流表分别测量哪些灯泡的电流。例 2 如图 2 所示的电路, 当开关闭合时, 电流表的示数分别为和,则通过灯的电流分别为多少?2、电压表测量对象的判断介绍两种方法,滑移法和去源法滑移法:为方便起见,在图中标出相应的字母,如图1 所示。电压表的左端引线a 点处在 R1和电源之间,不能再向其他地方滑动;电压表的右端引线b 可沿导线滑过开关S,再滑到 c 点。可见,电压表并接在a、c 两点间,测的是R1 两端的电压。去源法:将电源去掉,原电路将变成图2 的形式,很容易看出:电压表只与电阻R1 组成闭合回路,它测的是 R1 两端的电压。例 1:如图 1 所示,电压表测出的是()A. R1 两端的电压B. R2 两端的电压C. 电源电压D. 无法确定3、判断电路中的电表是电流表或电压表的方法下列各图中,电路连接没有错误,电表均有正常示数,请判定甲、乙各是电流表还是电压表其遵循的规律是:(1) 通常删减电表后(即去表法) ,能使电路出现短路的,则所要判定的那个电表便是电压表;不能使电路出现短路的,则所要判定的那个电表是电流表。(2) 通常是把电压表先看成开路,可以从电路中先去掉;把电流表看作是一根导线。同时也把被短路的用电器去掉。(3) 通常可以用“移线法” ,即移动电压表的两个接线柱,观察它最终是并在哪个用电器两端,那么测的就是那个用电器两端的电压。但移线的条件是:只有是导线或相当于导线(如电流表、闭合的开关)的才能够移动,而用电器、电压表、电源、电阻等就不能够移动。例 1 如图 4 所示,电源电压保持不变,闭合开关 S后,甲、乙两表都是电压表时,两表示数之比为;当开关 S 断开后,把甲、乙两表都改为电流表时,两表示数之比为()A. 2 :1 B. 3 :1 C. 4 : 1 D. 1 :3 4、用去表法分析电路中滑动变阻器的滑片移动时电流表电压表示数如何变化需明确各电表的测量对象,分析电路中的总电阻变化情况,最后根据电源电压不变,由欧姆定律判断出总电流的变化情况。再综合运用串并联电路特点判断电流表和电压表示数的变化情况。例 1 如上图 1 所示,电源电压保持不变,闭合开关S 后,当滑动变阻器的滑片P 向上移动时,下列判断正确的是()...
