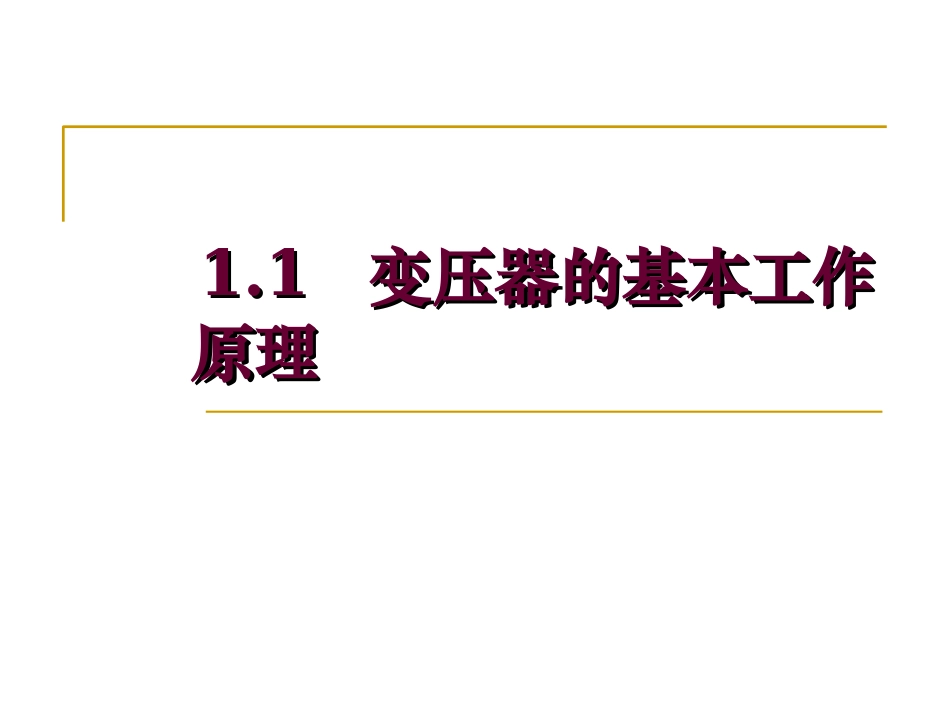

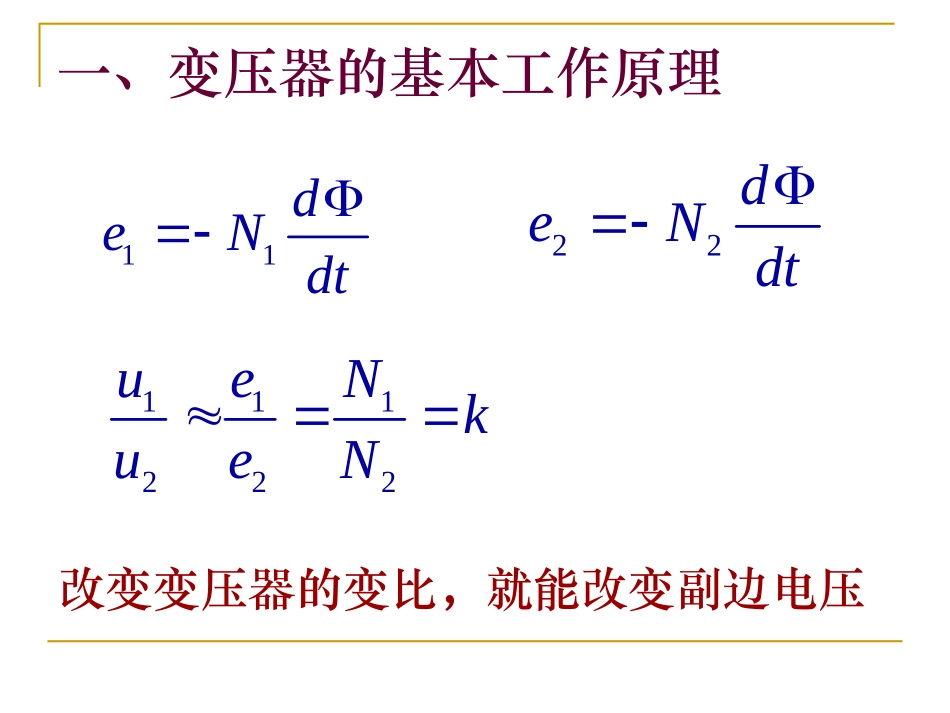

1.11.1变压器的基本工作变压器的基本工作原理原理一、变压器的基本工作原理一、变压器的基本工作原理11deNdt22deNdt111222ueNkueN改变变压器的变比，就能改变副边电压课堂思考变压器能否改变直流电压？二、变压器的分类按用途分类：升压变压器、降压变压器；按相数分类：单相变压器和三相变压器；按线圈数分类：双线圈变压器、三线圈变压器和自耦变压器；按铁心结构分类：心式变压器和组式变压器；按调压方式分类：无载调压变压器、有载调压变压器；按冷却介质和冷却方式分类：油浸式变压器和干式变压器等；按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。1.21.2大型电力变压器的大型电力变压器的结构结构一、铁心铁心的作用是变压器的主磁路铁心的材料0.35～0.5mm厚的硅钢片铁心形式电力变压器主要采用心式结构一、铁心二、绕组绕组是变压器的电路部分铜或铝导线包绕绝缘纸以后绕制而成。三、油箱及其他附件油箱储油柜呼吸器冷却器绝缘套管分接开关压力释放阀气体继电器1.31.3变压器的型号和额定变压器的型号和额定值值一、型号SL-500/10表示三相油浸自冷双线圈铝线，额定容量为500kVA，高压侧额定电压为10kV级的电力变压器。SFPL-6300/110二、额定值额定容量SN铭牌规定在额定使用条件下所输出的视在功率。原边额定电压U1N正常运行时规定加在一次侧的端电压，对于三相变压器，额定电压为线电压。副边额定电压U2N一次侧加额定电压，二次侧空载时的端电压。二、额定值原边额定电流I1N变压器额定容量下原边绕组允许长期通过的电流，对于三相变压器，为原边额定线电流。副边额定电流I2N变压器额定容量下副边绕组允许长期通过的电流，对于三相变压器，为副边额定线电流。二、额定值单相变压器三相变压器NNNNNIUIUS2211NNNNNIUIUS221133
