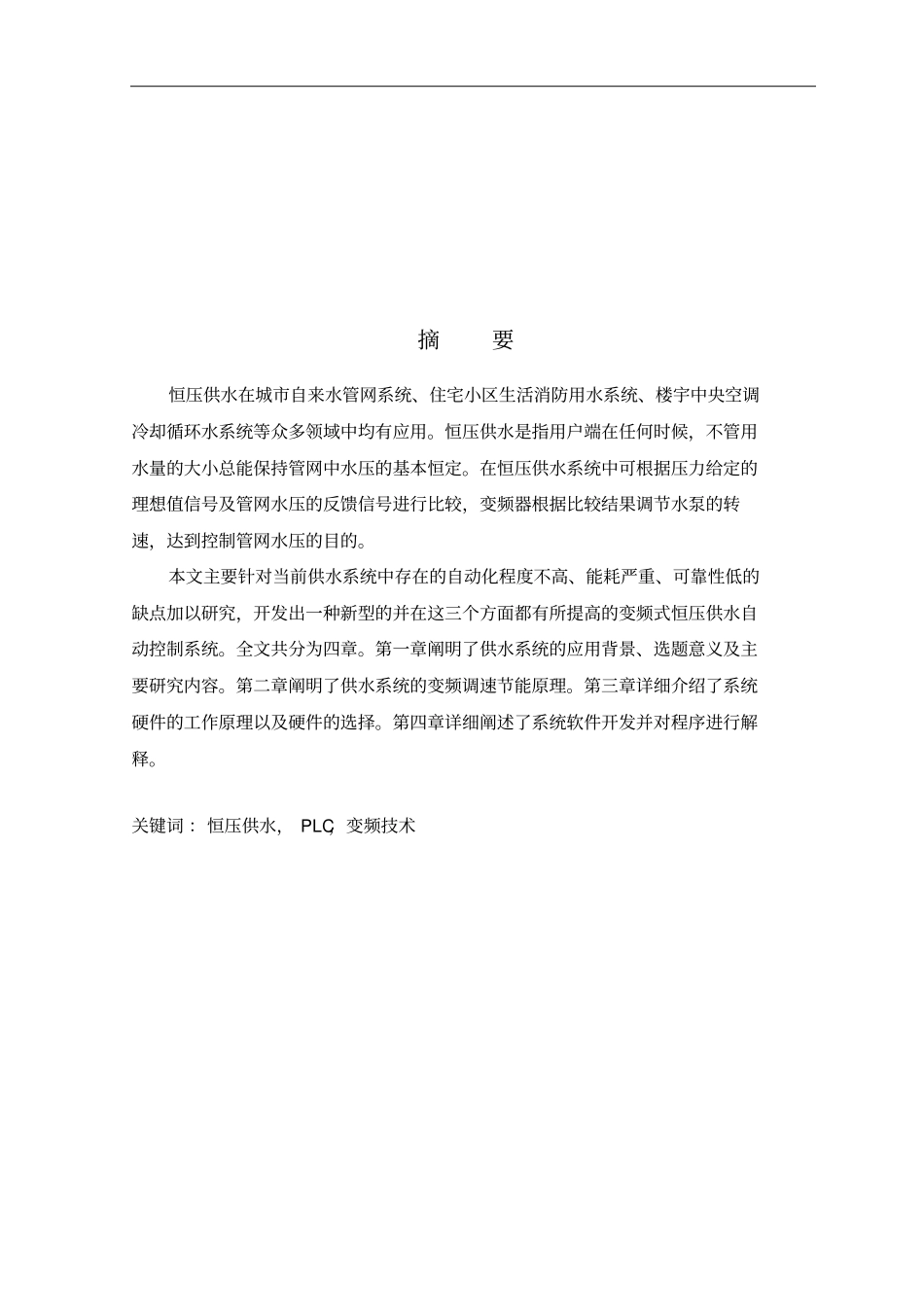

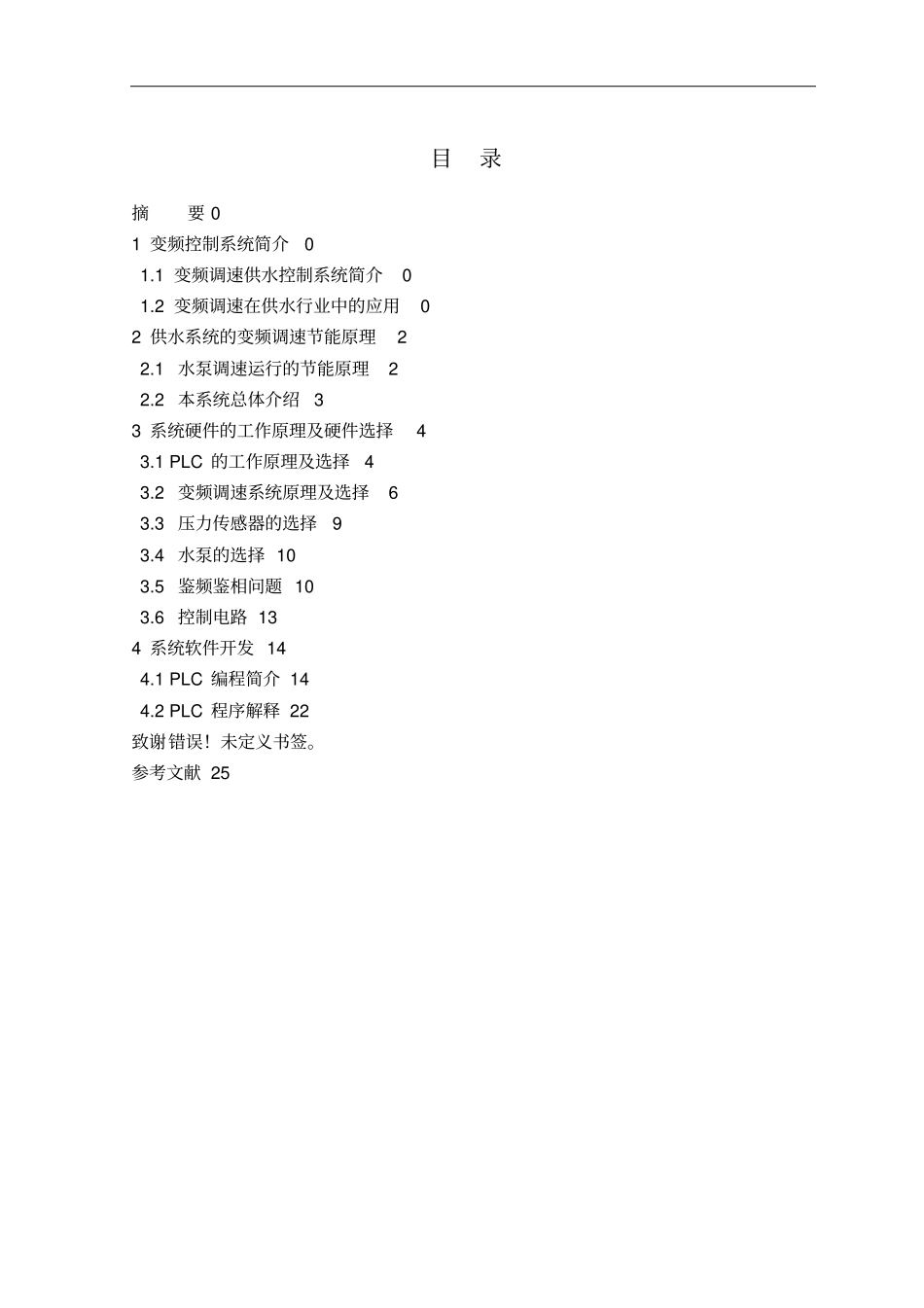

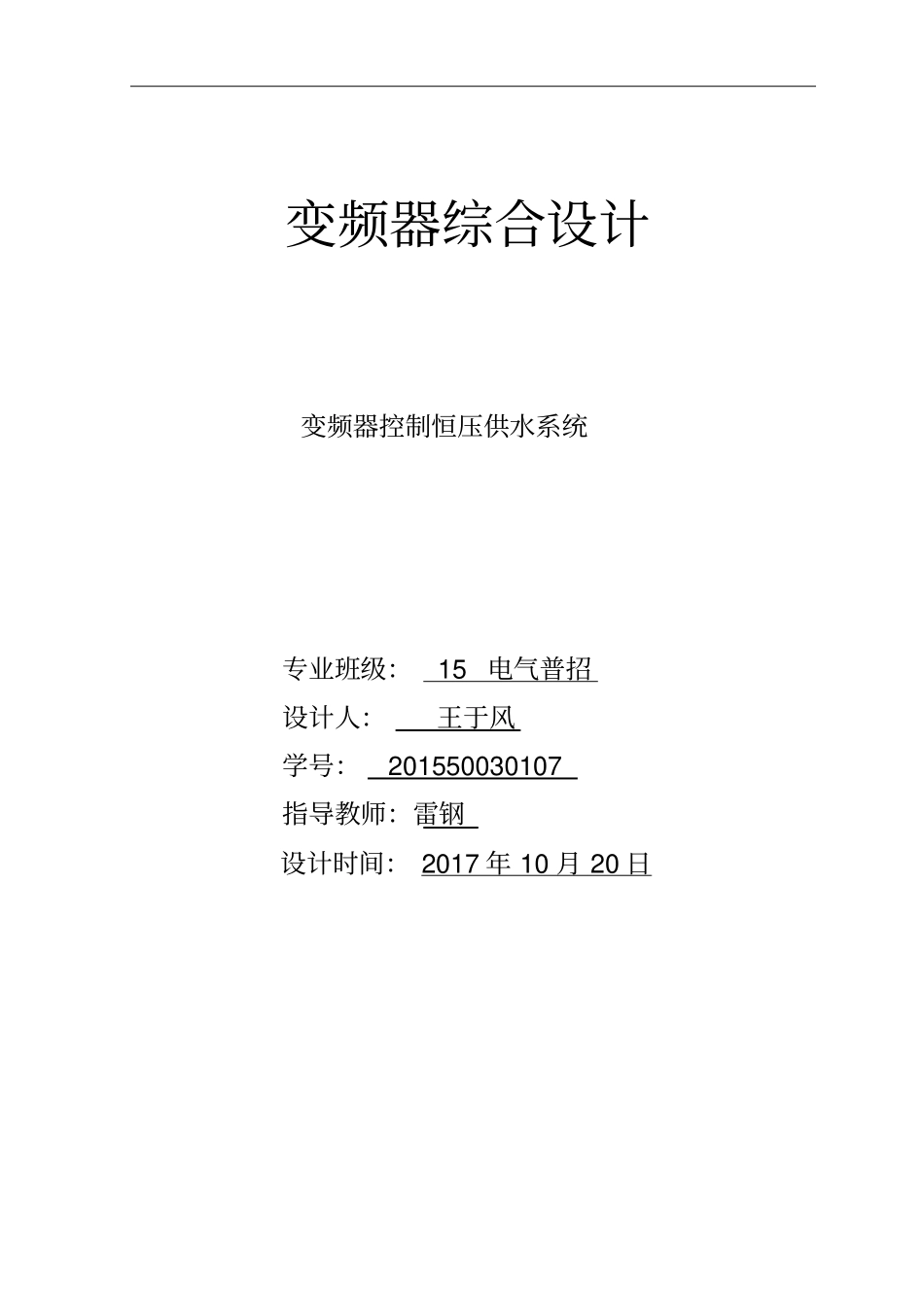

变频器综合设计变频器控制恒压供水系统专业班级： 15 电气普招设计人：王于风学号： 201550030107 指导教师：雷钢设计时间： 2017 年 10 月 20 日摘要恒压供水在城市自来水管网系统、住宅小区生活消防用水系统、楼宇中央空调冷却循环水系统等众多领域中均有应用。恒压供水是指用户端在任何时候，不管用水量的大小总能保持管网中水压的基本恒定。在恒压供水系统中可根据压力给定的理想值信号及管网水压的反馈信号进行比较，变频器根据比较结果调节水泵的转速，达到控制管网水压的目的。本文主要针对当前供水系统中存在的自动化程度不高、能耗严重、可靠性低的缺点加以研究，开发出一种新型的并在这三个方面都有所提高的变频式恒压供水自动控制系统。全文共分为四章。第一章阐明了供水系统的应用背景、选题意义及主要研究内容。第二章阐明了供水系统的变频调速节能原理。第三章详细介绍了系统硬件的工作原理以及硬件的选择。第四章详细阐述了系统软件开发并对程序进行解释。关键词 ：恒压供水， PLC，变频技术目录摘要 0 1 变频控制系统简介0 1.1 变频调速供水控制系统简介0 1.2 变频调速在供水行业中的应用0 2 供水系统的变频调速节能原理2 2.1 水泵调速运行的节能原理2 2.2 本系统总体介绍3 3 系统硬件的工作原理及硬件选择4 3.1 PLC 的工作原理及选择4 3.2 变频调速系统原理及选择6 3.3 压力传感器的选择9 3.4 水泵的选择 10 3.5 鉴频鉴相问题 10 3.6 控制电路 13 4 系统软件开发 14 4.1 PLC 编程简介 14 4.2 PLC 程序解释 22 致谢错误！未定义书签。参考文献 25 1 变频控制系统简介1.1 变频调速供水控制系统简介变频调速供水控制系统是集现代变频调速技术、PLC技术、监控技术和计算机技术为一体的新一代给水控制系统。该系统完全可以取代传统的水塔、高位水箱和气压罐等给水方式。与传统的给水方式相比，该系统不但满足了现代工矿企业、城镇居民和高层建筑对新型给水系统的要求。系统采用内置变频调速器、先进的可编程控制器等现代控制技术，对水泵机组进行闭环控制，确保压力波动小、达到设定压力时间短、且可随用水量的变化自动调节水泵转速及工作水泵台数，确保恒压变量供水。系统采用现代计算机数字控制技术和模块化、标准化的设计，满足多种本地和远程联网协议，系统的可扩展性强。系统具有手动、自动操作方式，系统压力、电机电流、电机频率和电机累计运行千瓦时LED显示，变频...
