恒压恒温变频供水电气说明书资料VIP免费

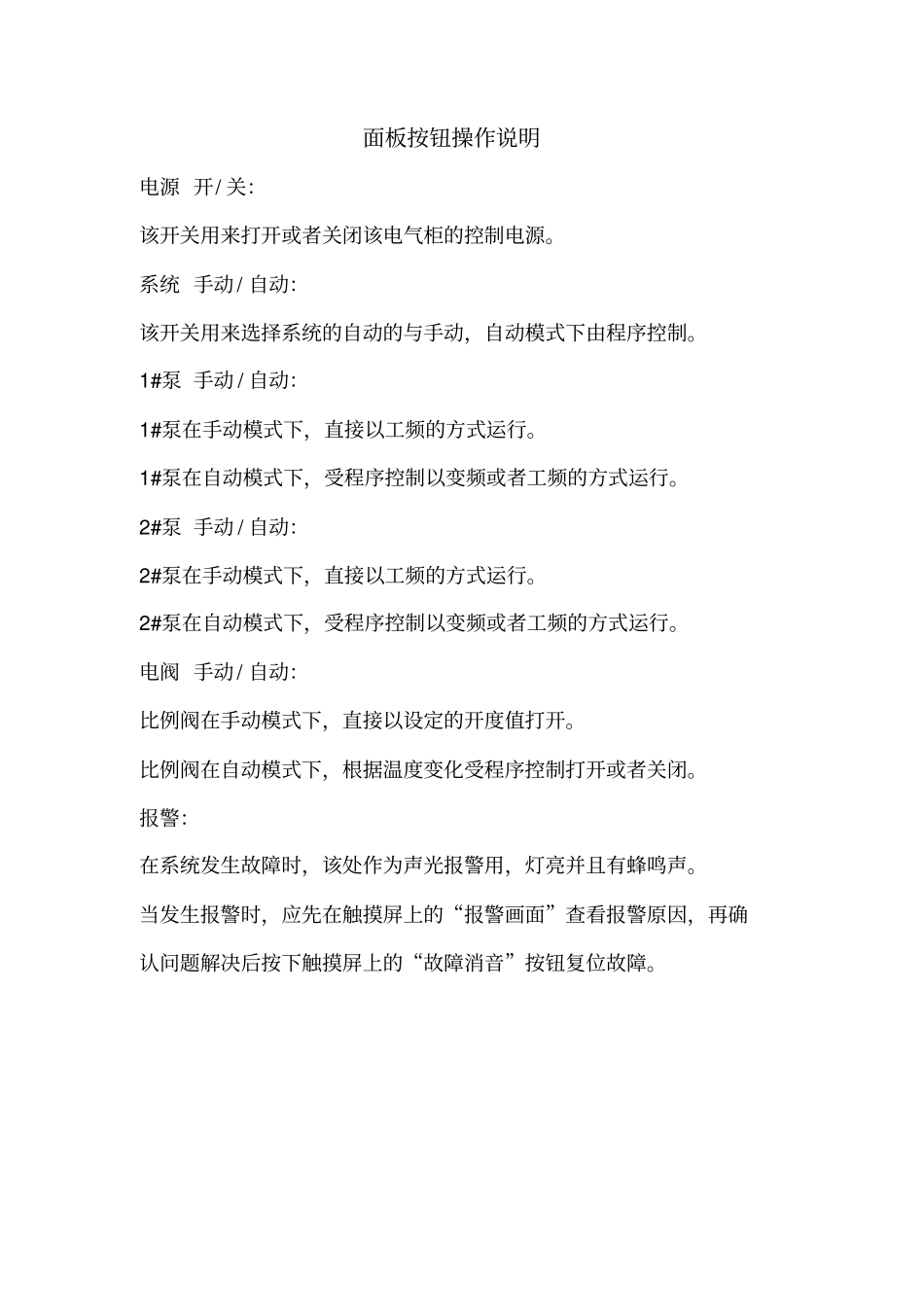

恒压恒温变频供水电气说明书资料_第1页
1/10

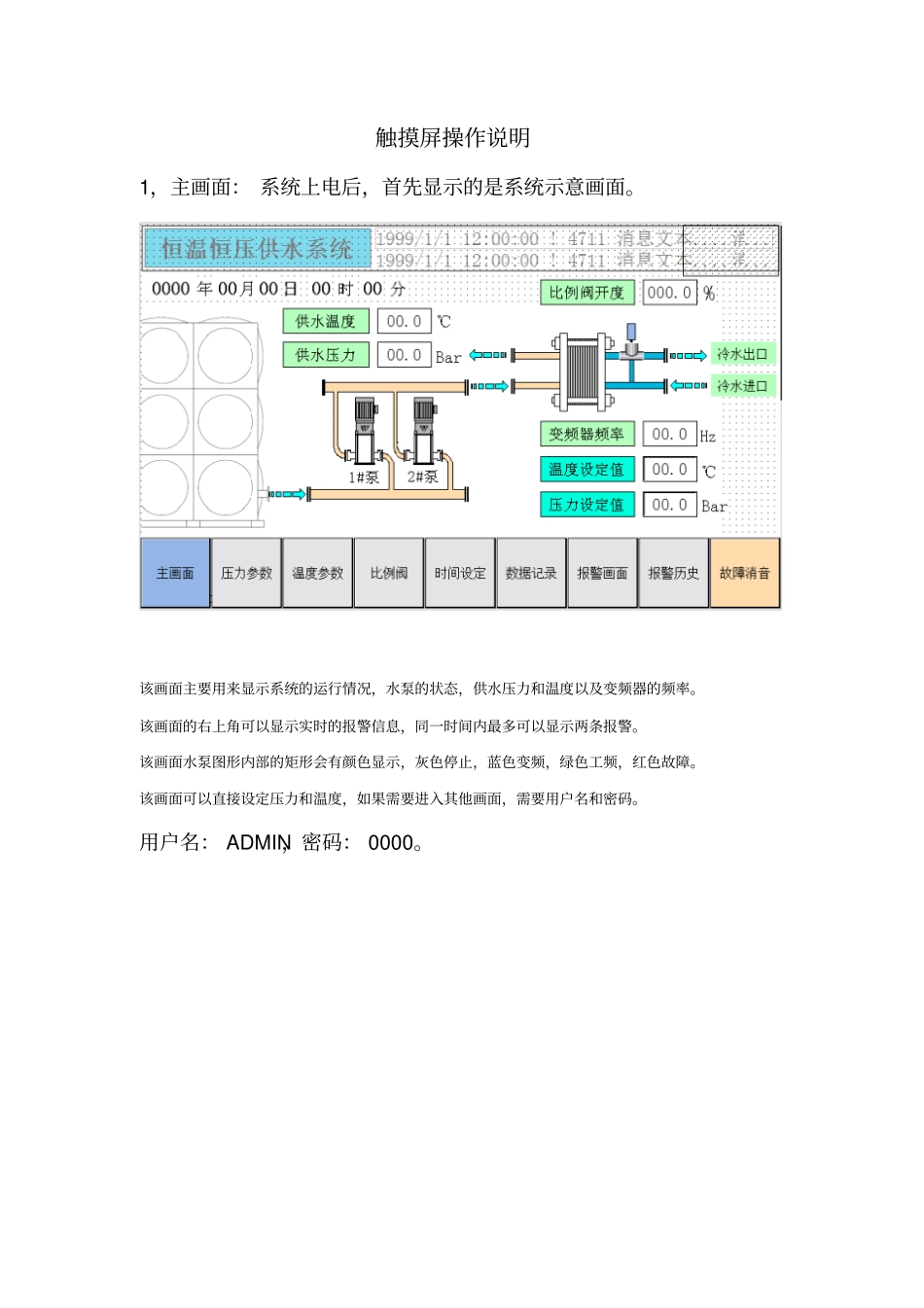

恒压恒温变频供水电气说明书资料_第2页
2/10

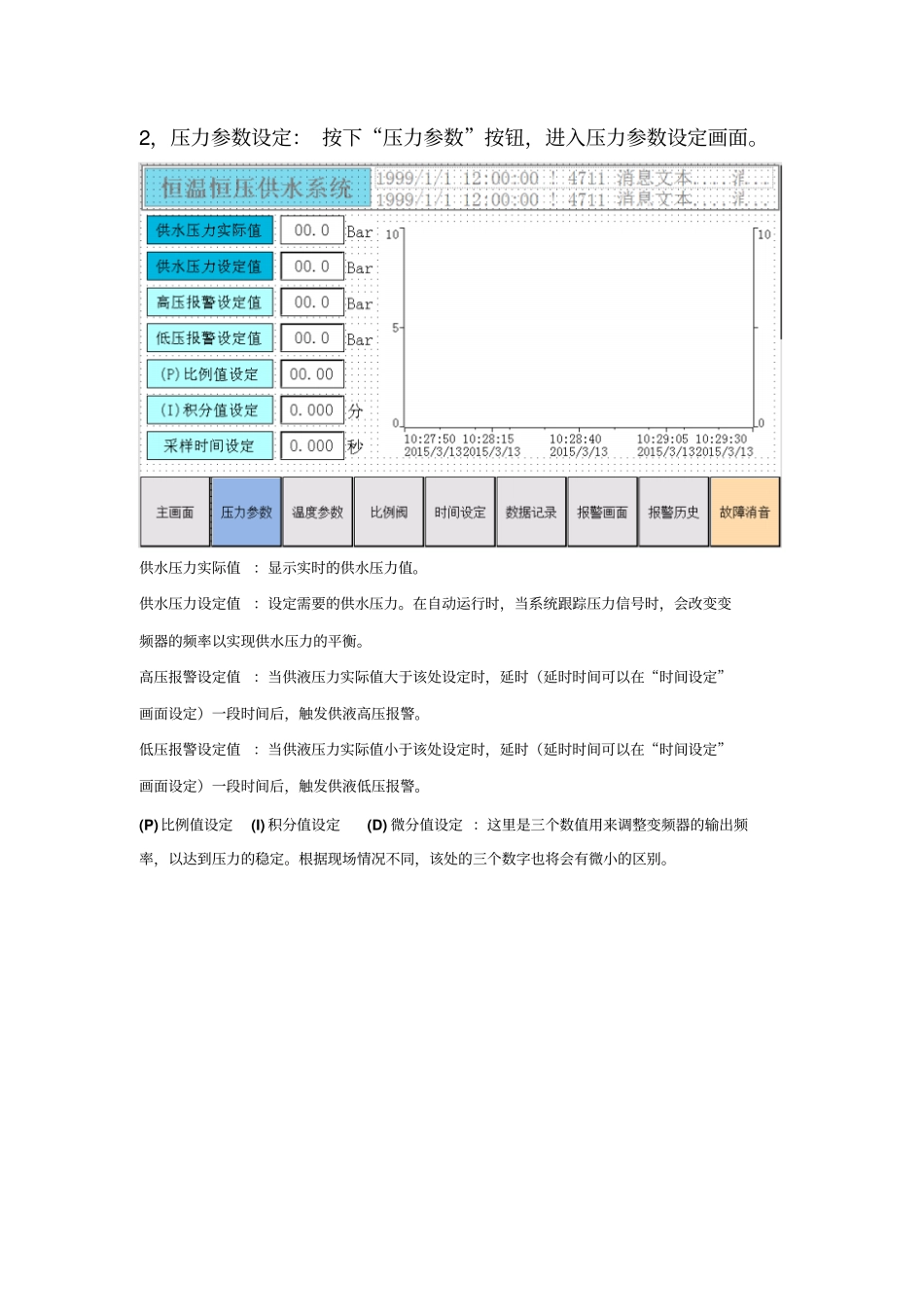

恒压恒温变频供水电气说明书资料_第3页
3/10
面板按钮操作说明电源 开/ 关:该开关用来打开或者关闭该电气柜的控制电源。系统 手动/ 自动:该开关用来选择系统的自动的与手动,自动模式下由程序控制。1#泵 手动 / 自动:1#泵在手动模式下,直接以工频的方式运行。1#泵在自动模式下,受程序控制以变频或者工频的方式运行。2#泵 手动 / 自动:2#泵在手动模式下,直接以工频的方式运行。2#泵在自动模式下,受程序控制以变频或者工频的方式运行。电阀 手动/ 自动:比例阀在手动模式下,直接以设定的开度值打开。比例阀在自动模式下,根据温度变化受程序控制打开或者关闭。报警:在系统发生故障时,该处作为声光报警用,灯亮并且有蜂鸣声。当发生报警时,应先在触摸屏上的“报警画面”查看报警原因,再确认问题解决后按下触摸屏上的“故障消音”按钮复位故障。触摸屏操作说明1,主画面: 系统上电后,首先显示的是系统示意画面。该画面主要用来显示系统的运行情况,水泵的状态,供水压力和温度以及变频器的频率。该画面的右上角可以显示实时的报警信息,同一时间内最多可以显示两条报警。该画面水泵图形内部的矩形会有颜色显示,灰色停止,蓝色变频,绿色工频,红色故障。该画面可以直接设定压力和温度,如果需要进入其他画面,需要用户名和密码。用户名: ADMIN,密码: 0000。2,压力参数设定: 按下“压力参数”按钮,进入压力参数设定画面。供水压力实际值:显示实时的供水压力值。供水压力设定值:设定需要的供水压力。在自动运行时,当系统跟踪压力信号时,会改变变频器的频率以实现供水压力的平衡。高压报警设定值:当供液压力实际值大于该处设定时,延时(延时时间可以在“时间设定”画面设定)一段时间后,触发供液高压报警。低压报警设定值:当供液压力实际值小于该处设定时,延时(延时时间可以在“时间设定”画面设定)一段时间后,触发供液低压报警。(P)比例值设定(I) 积分值设定(D) 微分值设定 :这里是三个数值用来调整变频器的输出频率,以达到压力的稳定。根据现场情况不同,该处的三个数字也将会有微小的区别。3,温度参数设定: 按下“温度参数”按钮,进入温度参数设定画面。供水温度实际值:显示实时的供水温度值。供水温度设定值:设定需要的供水温度。在自动运行时,当系统跟踪温度信号时,会改变比例阀的开度以实现供水温度的平衡。高温报警设定值:当供水温度实际值大于该处设定时,延时(延时时间可以在“时间设定”画面设定)一段时间后,触发供水...
