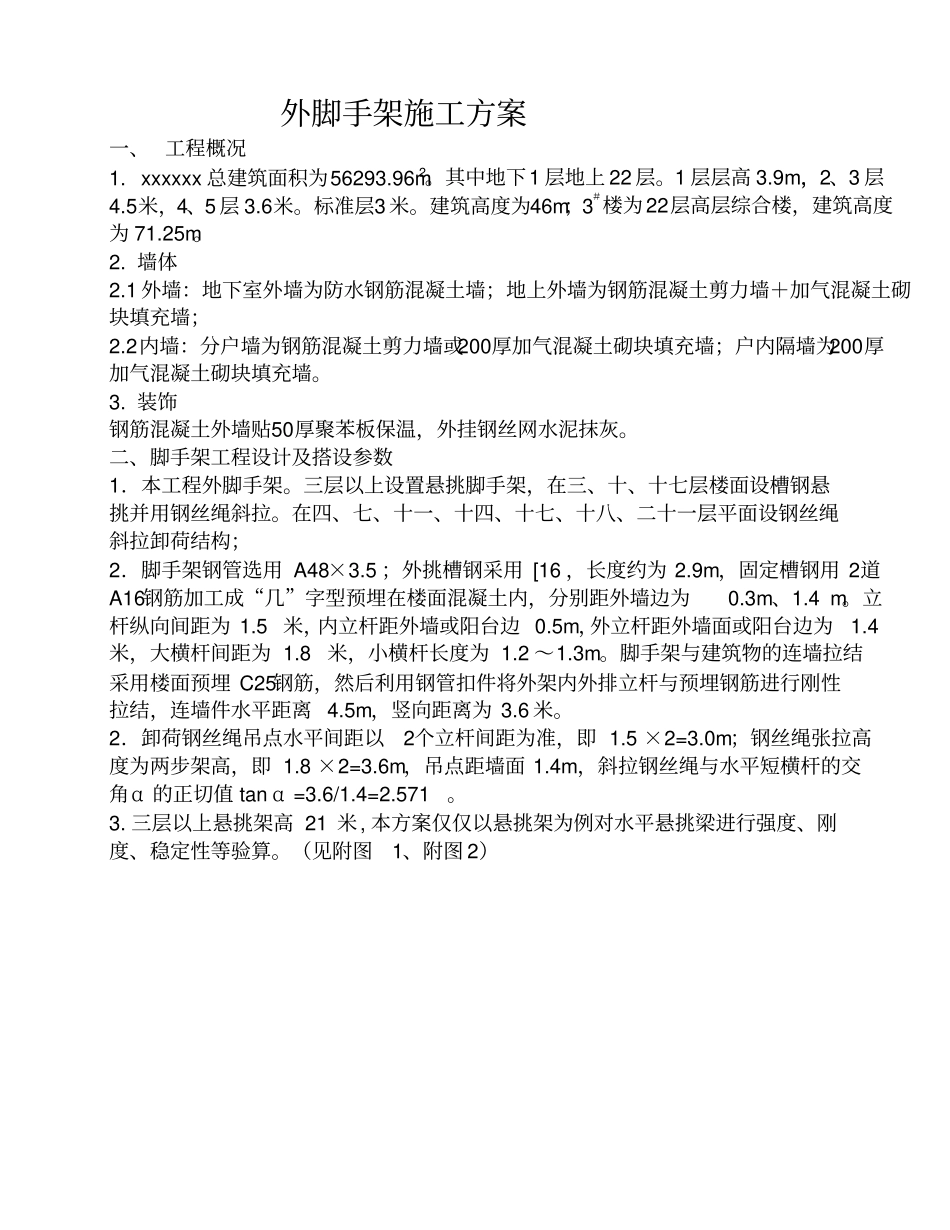

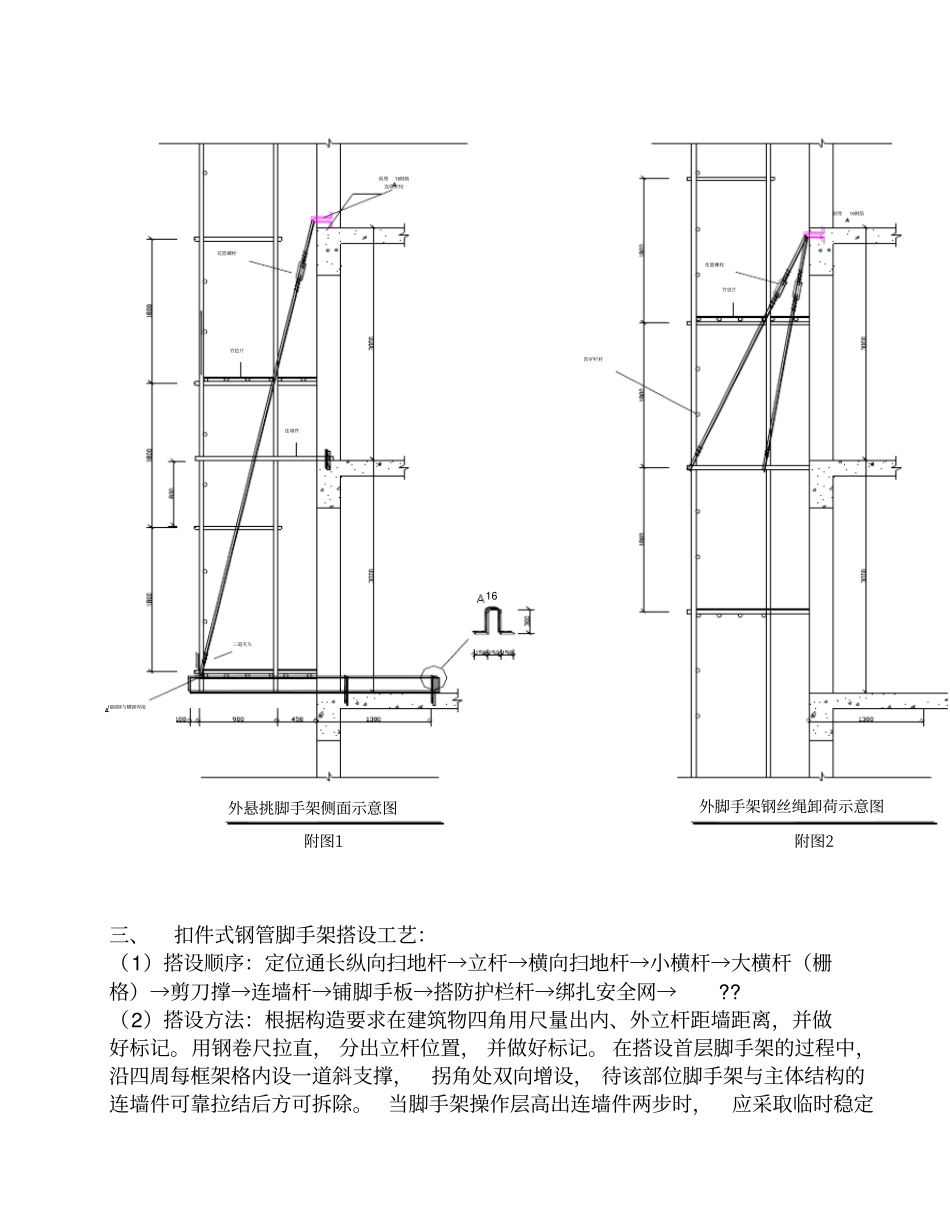

外脚手架施工方案一、 工程概况1. xxxxxx 总建筑面积为56293.96m2。其中地下1 层地上 22 层。1 层层高 3.9m,，2、3 层4.5米，4、5 层 3.6米。标准层3 米。建筑高度为46m；3＃楼为22层高层综合楼，建筑高度为 71.25m。2. 墙体2.1 外墙：地下室外墙为防水钢筋混凝土墙；地上外墙为钢筋混凝土剪力墙＋加气混凝土砌块填充墙；2.2内墙：分户墙为钢筋混凝土剪力墙或200厚加气混凝土砌块填充墙；户内隔墙为200厚加气混凝土砌块填充墙。3. 装饰钢筋混凝土外墙贴50厚聚苯板保温，外挂钢丝网水泥抹灰。二、脚手架工程设计及搭设参数1．本工程外脚手架。三层以上设置悬挑脚手架，在三、十、十七层楼面设槽钢悬挑并用钢丝绳斜拉。在四、七、十一、十四、十七、十八、二十一层平面设钢丝绳斜拉卸荷结构；2．脚手架钢管选用 A48×3.5 ；外挑槽钢采用 [16 ，长度约为 2.9m，固定槽钢用 2道A16钢筋加工成“几”字型预埋在楼面混凝土内，分别距外墙边为0.3m、1.4 m。立杆纵向间距为 1.5 米，内立杆距外墙或阳台边 0.5m，外立杆距外墙面或阳台边为1.4 米，大横杆间距为 1.8 米，小横杆长度为 1.2 ～1.3m。脚手架与建筑物的连墙拉结采用楼面预埋 C25钢筋，然后利用钢管扣件将外架内外排立杆与预埋钢筋进行刚性拉结，连墙件水平距离 4.5m，竖向距离为 3.6 米。2．卸荷钢丝绳吊点水平间距以2个立杆间距为准，即 1.5 ×2=3.0m；钢丝绳张拉高度为两步架高，即 1.8 ×2=3.6m，吊点距墙面 1.4m，斜拉钢丝绳与水平短横杆的交角α 的正切值 tan α =3.6/1.4=2.571。3. 三层以上悬挑架高 21 米, 本方案仅仅以悬挑架为例对水平悬挑梁进行强度、刚度、稳定性等验算。（见附图1、附图 2）外悬挑脚手架侧面示意图三道夹头1616圆钢与槽钢焊接竹笆片连墙拉结外脚手架钢丝绳卸荷示意图花篮螺栓防护栏杆竹笆片预埋16钢筋预埋16钢筋附图1附图2花篮螺栓连墙件三、扣件式钢管脚手架搭设工艺：（1）搭设顺序：定位通长纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（栅格）→剪刀撑→连墙杆→铺脚手板→搭防护栏杆→绑扎安全网→??（2）搭设方法：根据构造要求在建筑物四角用尺量出内、外立杆距墙距离，并做好标记。用钢卷尺拉直， 分出立杆位置， 并做好标记。 在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设， 待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。 当脚手架操作层高出连墙件两步时，...
