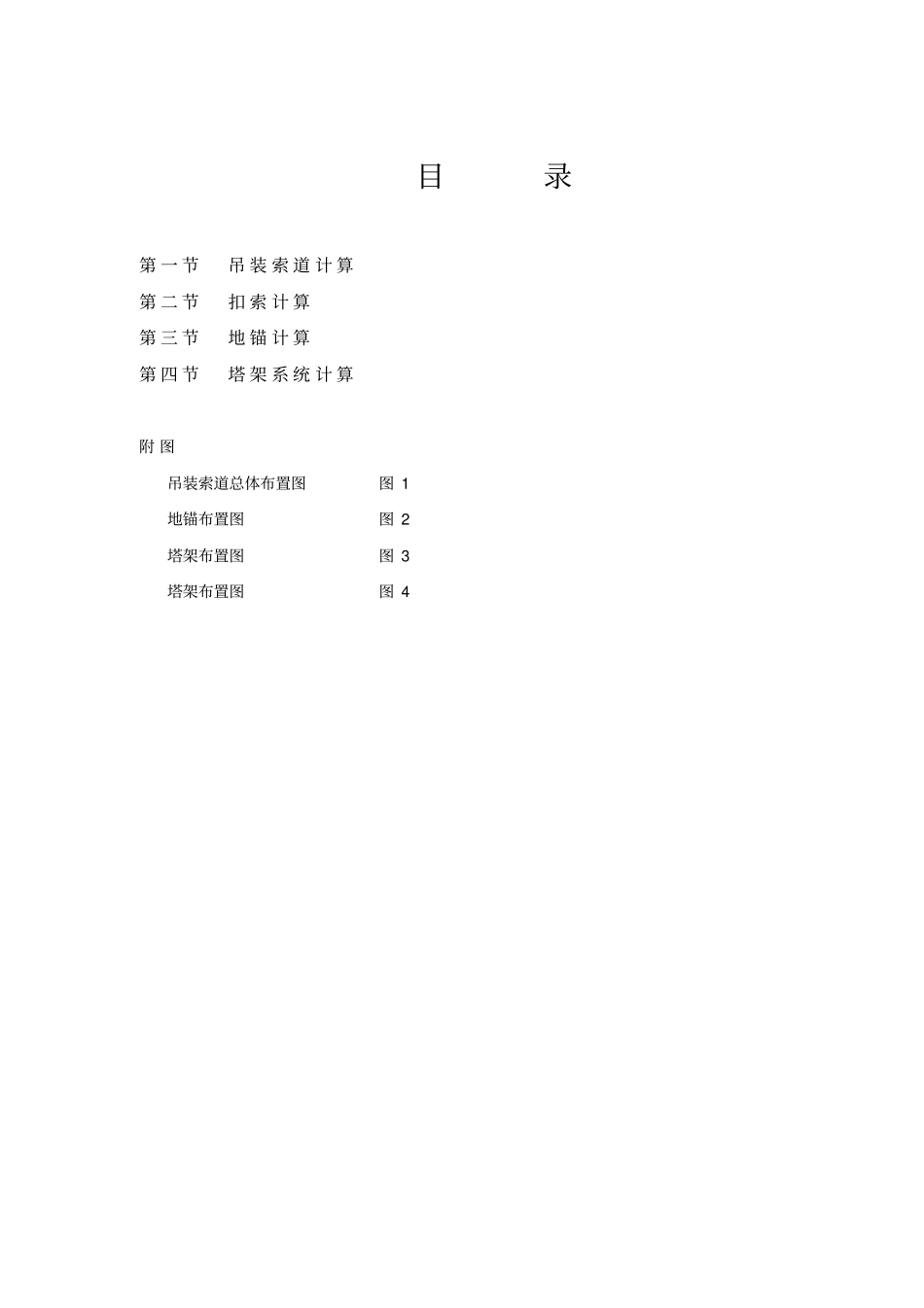

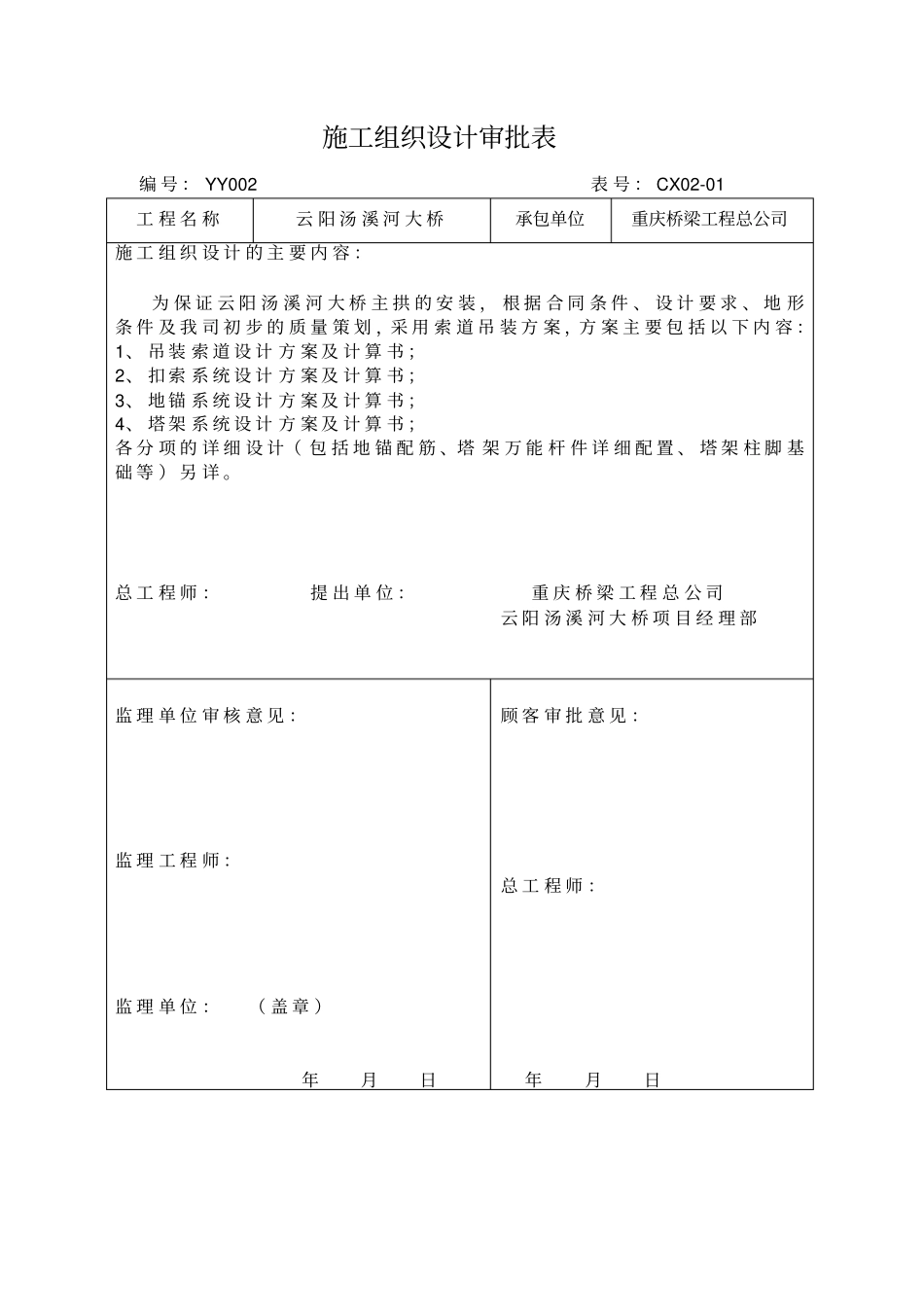

施工组织设计审批表编 号 ： YY002 表 号 ： CX02-01 工 程 名 称云 阳 汤 溪 河 大 桥承包单位重庆桥梁工程总公司施 工 组 织 设 计 的 主 要 内 容 ：为 保 证 云 阳 汤 溪 河 大 桥 主 拱 的 安 装 ， 根 据 合 同 条 件 、 设 计 要 求 、 地 形条 件 及 我 司 初 步 的 质 量 策 划 ，采 用 索 道 吊 装 方 案 ，方 案 主 要 包 括 以 下 内 容 ：1、 吊 装 索 道 设 计 方 案 及 计 算 书 ；2、 扣 索 系 统 设 计 方 案 及 计 算 书 ；3、 地 锚 系 统 设 计 方 案 及 计 算 书 ；4、 塔 架 系 统 设 计 方 案 及 计 算 书 ；各 分 项 的 详 细 设 计（ 包 括 地 锚 配 筋 、塔 架 万 能 杆 件 详 细 配 置 、 塔 架 柱 脚 基础 等 ） 另 详 。总 工 程 师 ：提 出 单 位 ：重 庆 桥 梁 工 程 总 公 司云 阳 汤 溪 河 大 桥 项 目 经 理 部监 理 单 位 审 核 意 见 ：监 理 工 程 师 ：监 理 单 位 ：（ 盖 章 ）年月日顾 客 审 批 意 见 ：总 工 程 师 ：年月日云 阳 汤 溪 河 大 桥索道吊装方案编 制 ：审 核 ：审 定 ：重 庆 桥 梁 工 程 总 公 司云 阳 汤 溪 河 大 桥 项 目 经 理 部二 Ｏ Ｏ 二 年 十 月 二 十 日目录第 一 节吊 装 索 道 计 算第 二 节扣 索 计 算第 三 节地 锚 计 算第 四 节塔 架 系 统 计 算附 图吊装索道总体布置图图 1 地锚布置图图 2 塔架布置图图 3 塔架布置图图 4 第 一 节索 道 吊 装 方 案 计 算 书一 、 基 本 情 况 ：云 阳 汤 溪 河 大 桥 主 跨 为 130 米 钢 筋 混 凝 土 箱 板 拱 ，主 桥 主 拱 圈 的安 装 采 用 索 道 吊 装 系 统 ， 总 体 方 案 见 图 1（ 索 道 总 体 方 案 布 置 图 ）。1、 索 跨 布 置 ：根 据 现 场 条 件 索 跨 布 置 为 41.5m+242.98m+39.2m，即 L 1=41.5m ，L 2=242.98m ，L 3=39.2m ，中 间 跨 为 承 重 跨 ，两 端 为 锚 固 跨 。索 跨 倾 角分 别 为 ： α1=13.0 ° ， α2=2.16 ° ， α3=18.3 ° 。东 西 塔 ...
