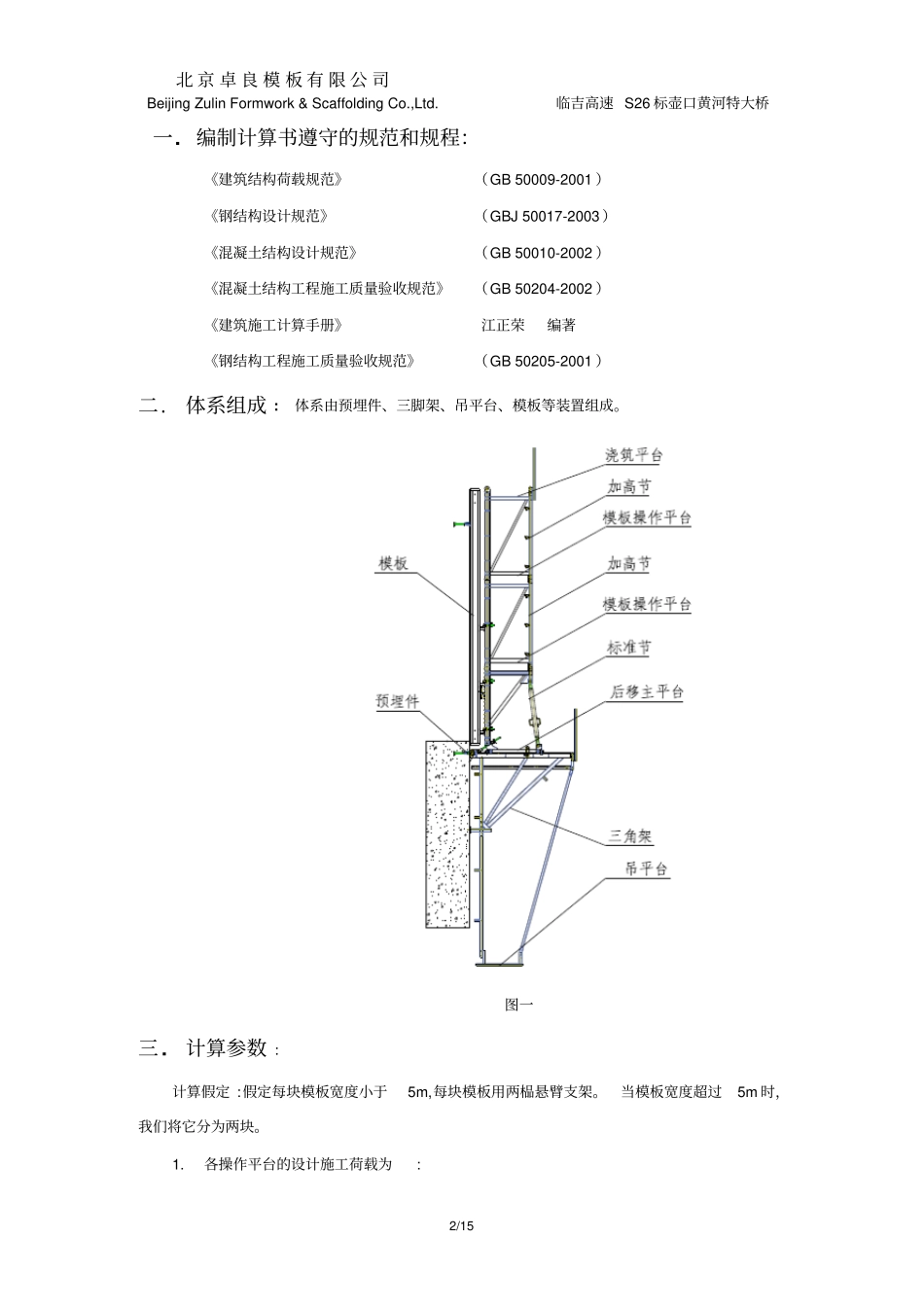

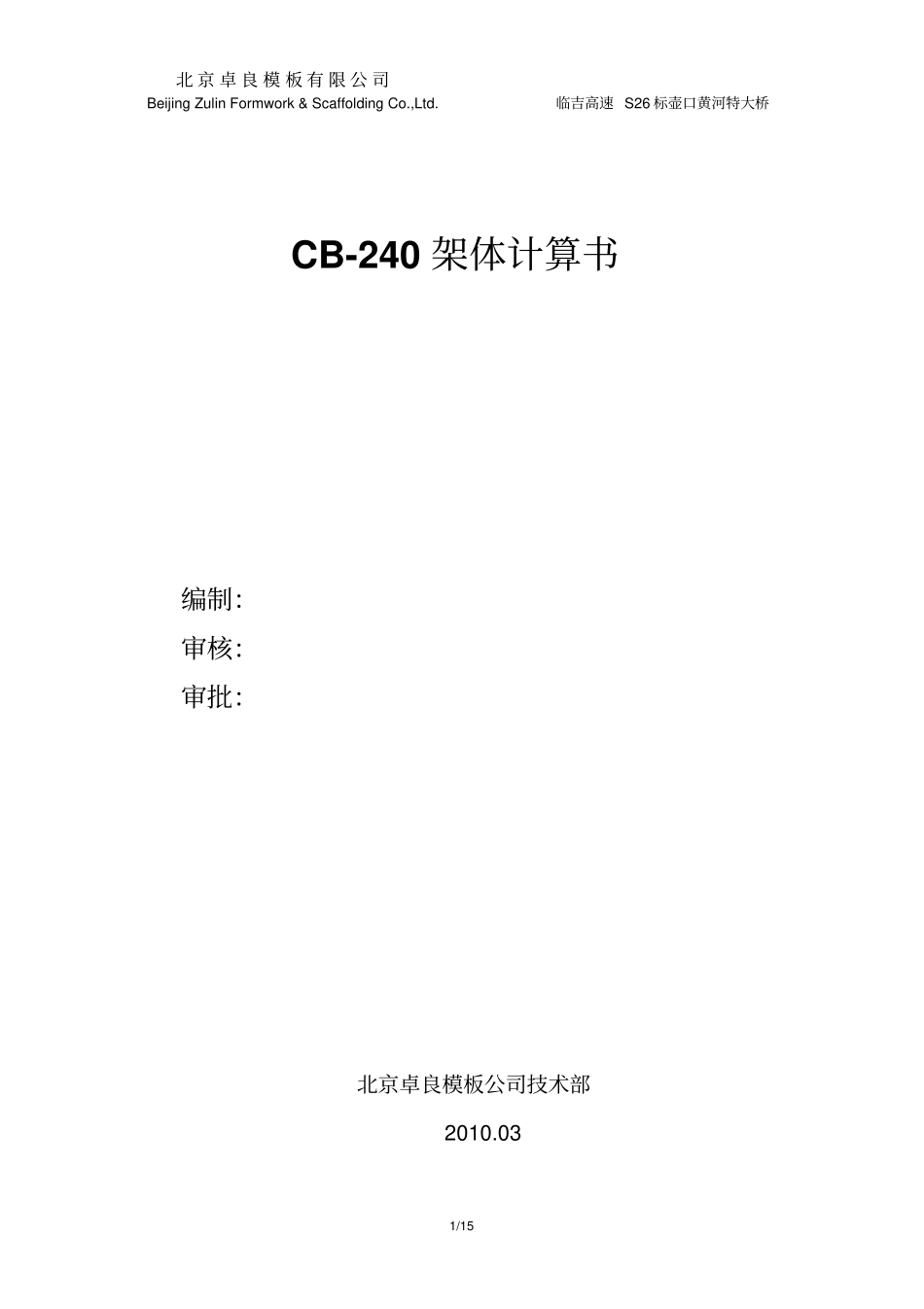

北 京 卓 良 模 板 有 限 公 司Beijing Zulin Formwork & Scaffolding Co.,Ltd. 临吉高速 S26 标壶口黄河特大桥1/15 CB-240 架体计算书编制：审核：审批：北京卓良模板公司技术部2010.03 北 京 卓 良 模 板 有 限 公 司Beijing Zulin Formwork & Scaffolding Co.,Ltd. 临吉高速 S26 标壶口黄河特大桥2/15 一. 编制计算书遵守的规范和规程：《建筑结构荷载规范》（GB 50009-2001 ）《钢结构设计规范》（GBJ 50017-2003 ）《混凝土结构设计规范》（GB 50010-2002 ）《混凝土结构工程施工质量验收规范》（GB 50204-2002 ）《建筑施工计算手册》江正荣编著《钢结构工程施工质量验收规范》（GB 50205-2001 ）二.体系组成 : 体系由预埋件、三脚架、吊平台、模板等装置组成。图一三.计算参数 ：计算假定 :假定每块模板宽度小于5m,每块模板用两榀悬臂支架。当模板宽度超过5m 时，我们将它分为两块。1.各操作平台的设计施工荷载为: 北 京 卓 良 模 板 有 限 公 司Beijing Zulin Formwork & Scaffolding Co.,Ltd. 临吉高速 S26 标壶口黄河特大桥3/15 浇筑 ,钢筋绑扎工作平台最大允许承载3KN/m2模板后移及倾斜操作主平台最大允许承载1.5KN/m2模板操作平台及吊平台最大允许承载0.75KN/m22.除与结构连接的关键部件外，其它钢结构剪力设计值为：FV=125KN; 拉力设计值为： F=215KN; 爬升时，结构砼抗压强度不低于15MPa 。3.假定模板 ,浇筑 ,钢筋绑扎工作平台宽度为5 米，则施工荷载为3x5x1=15KN 。分配到每榀架体的荷载为线荷载q1=3x2.5=7.5KN/m 4.假定模板后移及倾斜操作主平台宽度为5 米，则施工荷载为1.5x5x2.3=17.25KN 。分配到每榀支架的荷载为线荷载q2=1.5x2.5=3.75KN/m 5.假定模板操作平台及吊平台宽度为5 米，则施工荷载为0.75x5x1=3.75KN 。分配到每榀支架的荷载为线荷载q3=0.75x2.5=1.87KN/m 6.假定分配到单位机位的模板宽度为5 米，高度为6 米，则模板面积为30 平米。则分配到单榀的模板自重为30x0.65/2=9.75KN 。7.假定最大风荷载为1.5KN/m2，作用在模板表面，侧沿模板高度方向风荷载为1.5 ×2.5=3.75KN/m 。8.假定平台板，护栏等重量集中于主平台上，大小取0.68KN/m 。则主平台荷载为3.75+0.68=4.43KN/m 四. 用 SP2000对架体进行受力分析：将上述荷载施加到架体上，支架计算简图如图三: 北 京 卓 良 模 板 有 限 公 司Beijing Zulin...
