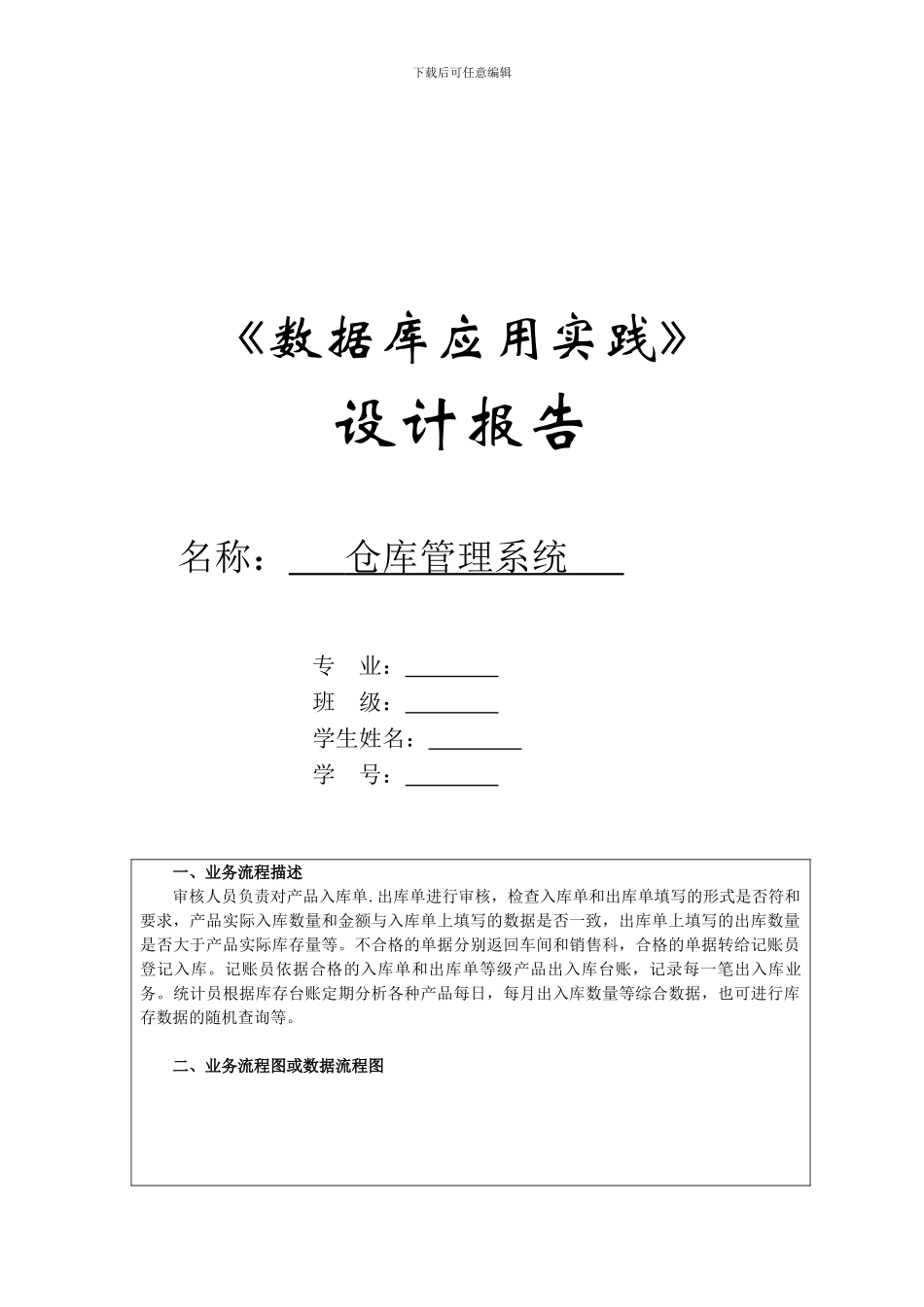

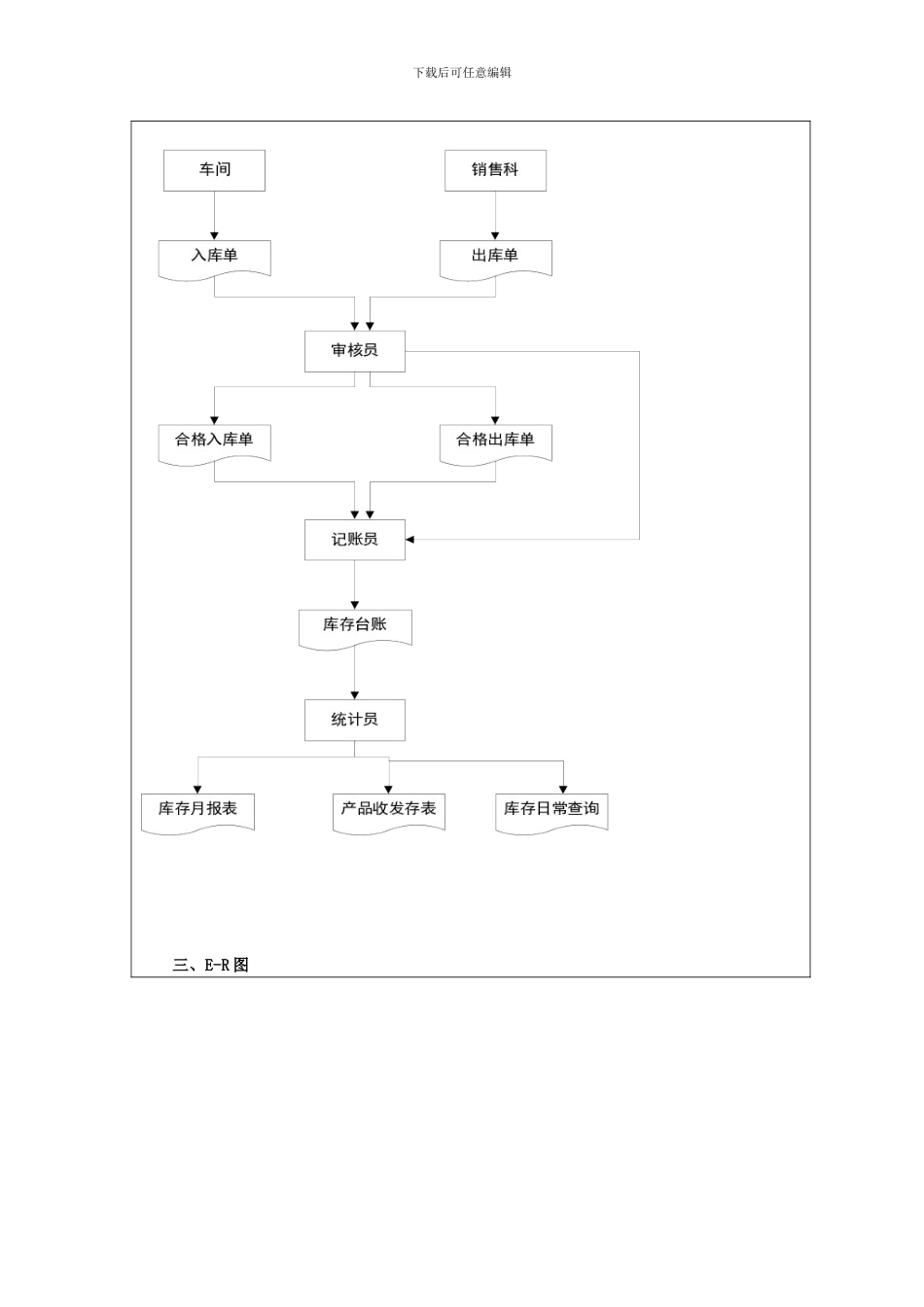

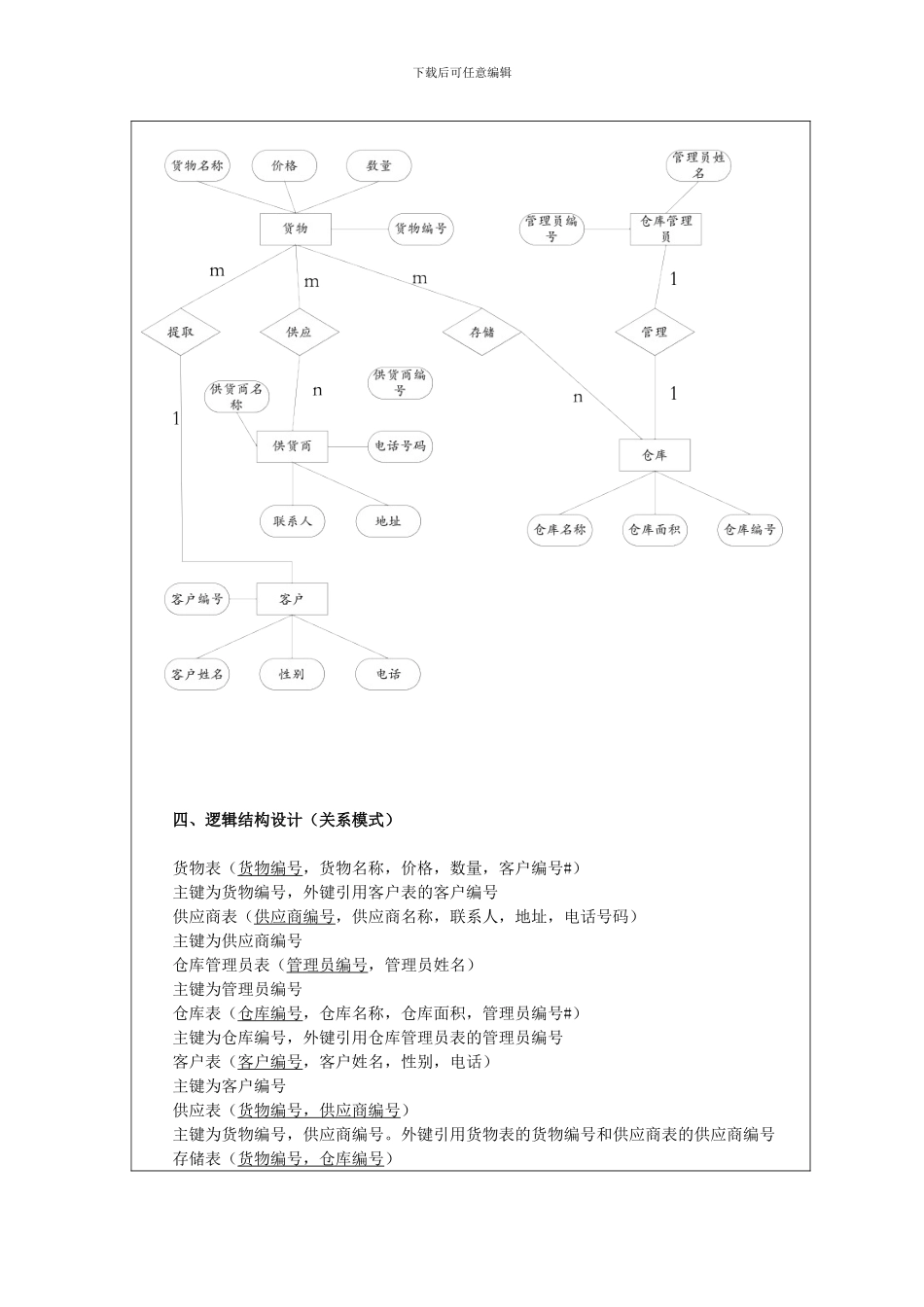

下载后可任意编辑《数据库应用实践》设计报告名称： 仓库管理系统 专 业： 班 级： 学生姓名： 学 号： 一、业务流程描述审核人员负责对产品入库单.出库单进行审核，检查入库单和出库单填写的形式是否符和要求，产品实际入库数量和金额与入库单上填写的数据是否一致，出库单上填写的出库数量是否大于产品实际库存量等。不合格的单据分别返回车间和销售科，合格的单据转给记账员登记入库。记账员依据合格的入库单和出库单等级产品出入库台账，记录每一笔出入库业务。统计员根据库存台账定期分析各种产品每日，每月出入库数量等综合数据，也可进行库存数据的随机查询等。二、业务流程图或数据流程图下载后可任意编辑三、E-R 图下载后可任意编辑四、逻辑结构设计（关系模式）货物表（货物编号，货物名称，价格，数量，客户编号#）主键为货物编号，外键引用客户表的客户编号供应商表（供应商编号，供应商名称，联系人，地址，电话号码）主键为供应商编号仓库管理员表（管理员编号，管理员姓名）主键为管理员编号仓库表（仓库编号，仓库名称，仓库面积，管理员编号#）主键为仓库编号，外键引用仓库管理员表的管理员编号客户表（客户编号，客户姓名，性别，电话）主键为客户编号供应表（货物编号，供应商编号）主键为货物编号，供应商编号。外键引用货物表的货物编号和供应商表的供应商编号存储表（货物编号，仓库编号）下载后可任意编辑主键为货物编号，仓库编号。外键引用货物表的货物编号和仓库表的仓库编号五、物理模型设计供应商表列名含义长度类型NULLDEFAULTSID供应商编号8Varchar()NoNoSname供应商名称20VarChar()NoNoScon联系人6VarChar()NoNoSdr地址30VarChar()YesNoStele电话号码15VarChar()No每位都是0-9货物表列名含义长度类型NULLDEFAULTGID货物编号8varchar()NoNoGname货物名称20VarChar()NoNoGnum数量8VarChar()No大于等于1GPrice价格8VarChar()NoNoCID客户编号8varchar()No客户表列名含义长度类型NULLDEFAULTCID客户编号8varchar()NoNoCname客户姓名8VarChar()NoNoCsex性别6VarChar()YesNoCtele电话15VarChar()No每位都是0-9仓库管理员表列名含义长度类型NULLDEFAULT下载后可任意编辑MID管理员编号8Varchar()NoNoMname管理员姓名8VarChar()NoNo仓库表列名含义长度类型NULLDEFAULTWID仓库编号8varchar()NoNoWname仓库名称20VarChar()NoNoWsq仓库面积6VarChar()YesNoMID管理员编号8Varchar()NoNo供应表列名含义长度类型NULLDEFA...
