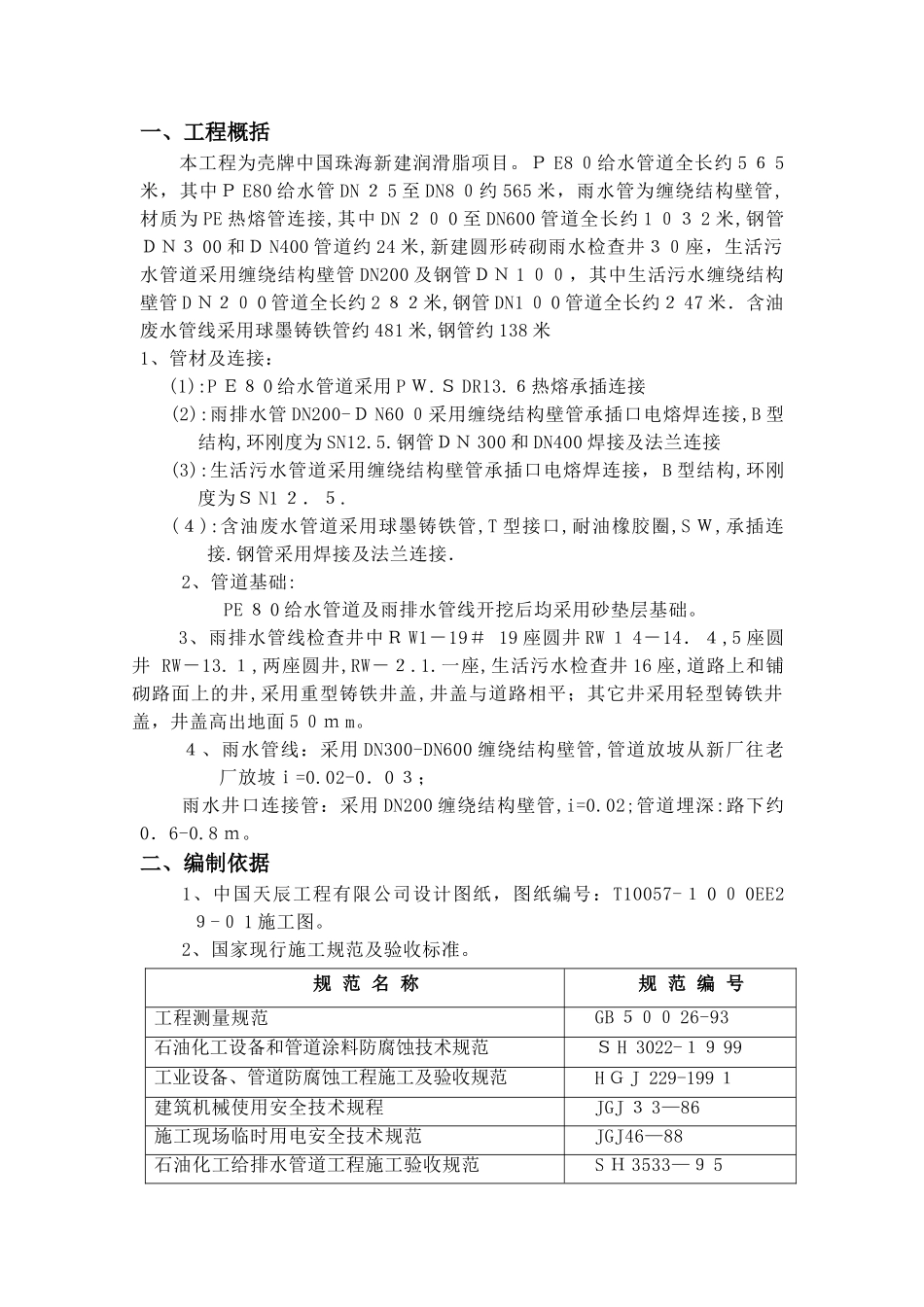

一、工程概括本工程为壳牌中国珠海新建润滑脂项目。ＰE8０给水管道全长约5６5米，其中ＰE80给水管DN２5至DN8０约565米，雨水管为缠绕结构壁管,材质为PE热熔管连接,其中DN２０0至DN600管道全长约1０３2米,钢管ＤＮ３00和ＤN400管道约24米,新建圆形砖砌雨水检查井３０座，生活污水管道采用缠绕结构壁管DN200及钢管ＤＮ1００，其中生活污水缠绕结构壁管DＮ２０0管道全长约2８２米,钢管DN1０0管道全长约２47米．含油废水管线采用球墨铸铁管约481米,钢管约138米1、管材及连接：(1):PＥ８0给水管道采用PＷ.ＳDR13.６热熔承插连接(2):雨排水管DN200-ＤN60０采用缠绕结构壁管承插口电熔焊连接,B型结构,环刚度为SN12.5.钢管ＤＮ300和DN400焊接及法兰连接(3):生活污水管道采用缠绕结构壁管承插口电熔焊连接，B型结构,环刚度为ＳN1２．５.(４):含油废水管道采用球墨铸铁管,T型接口,耐油橡胶圈,SＷ,承插连接.钢管采用焊接及法兰连接．2、管道基础:PE８0给水管道及雨排水管线开挖后均采用砂垫层基础。3、雨排水管线检查井中ＲW1－19＃19座圆井RW１4－14．４,5座圆井RW－13.１,两座圆井,RW－２.1.一座,生活污水检查井16座,道路上和铺砌路面上的井,采用重型铸铁井盖,井盖与道路相平；其它井采用轻型铸铁井盖，井盖高出地面5０ｍm。４、雨水管线：采用DN300-DN600缠绕结构壁管,管道放坡从新厂往老厂放坡ｉ=0.02-0．0３；雨水井口连接管：采用DN200缠绕结构壁管,i=0.02;管道埋深:路下约0．6-0.8ｍ。二、编制依据1、中国天辰工程有限公司设计图纸，图纸编号：T10057-１0０0EE2９-０1施工图。2、国家现行施工规范及验收标准。规范名称规范编号工程测量规范GB５００26-93石油化工设备和管道涂料防腐蚀技术规范ＳH3022-１９99工业设备、管道防腐蚀工程施工及验收规范HＧJ229-199１建筑机械使用安全技术规程JGJ３3—86施工现场临时用电安全技术规范JGJ46—88石油化工给排水管道工程施工验收规范SＨ3533—９5给水排水管道工程施工及验收规范GB502６8—9７钢质管道聚乙烯胶粘带防腐层技术标准SY/T0414-2007三、现场组织机构四、施工准备1、施工技术准备：积极组织技术人员认真审阅图纸,做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料和标准图集，编制好分部工程材料计划以及劳动力需求计划和施工机具的需要情况。向施工人员进行施工组织设计和技术交底,把工程的设计内容、施工计划和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划,制定技术责任制的必要措施。做好现场定位的测设工作，完成工程的定位放线工作等。2、物资的准备：根据施工预算和分部分项工程施工方法和施工进度的安排,组织货源,确定加工、供应地点和供应方式，签订物资供货合同。根据各种物资的需要量计划和合同，拟定运输计划和运输方案。按照施工总平面图的要求,组织物资按计划时间进场，在指定地点,按规定方式进行储存和保管，对进场材料挂牌标识。3、劳动力等组织准备:成立以项目经理为领导的项目经理部的组织机构(见组织机构图),建立健全各项规章管理制度，确定劳动组织的领导机构名额和人选，坚持合理分工与密切协作相结合的原则，把有施工经验、有创业创新精神、工作效率高的人选入领导机构。建立精干的施工队伍,要认真考虑专业工种的合理配合,技工和普工的比例要满足合理的劳动组织要求,按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。按照开工日期和劳动力需要量计划，组织劳动力进场,同时要进行安全、防火和文明施工等方面的教育。项目经理魏承富施工经理魏全胜质量经理耿秀章安全经理王俊平质检员甄学静安全员刘长治技术员于风善资料员何永祥材料员刘荣红4、在工程施工前，应对各工序的施工人员进行必要的岗位培训,并对其进行技术、质量、安全交底，预防发生安全和质量事故。5、为了加快施工准备工作的进度，必须加强建设单位、总包单位和监理单位之间的协调工作，密切配合，建立健全施工准备工作的责任制度和检查制度,使施工准备工作有领导、有组织、有计划和分期分批地进行。对工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好,使用功能齐全。五、主...
