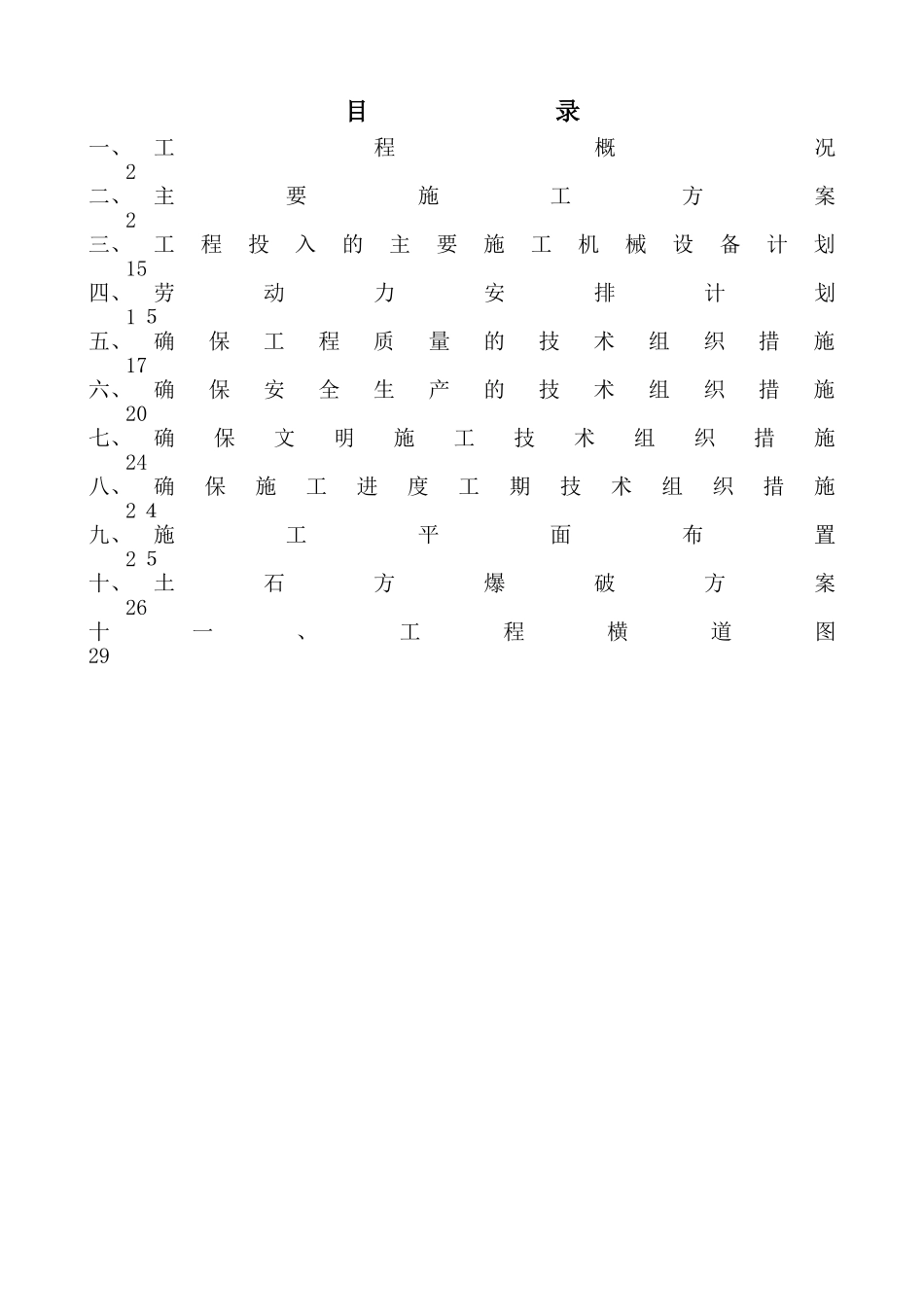

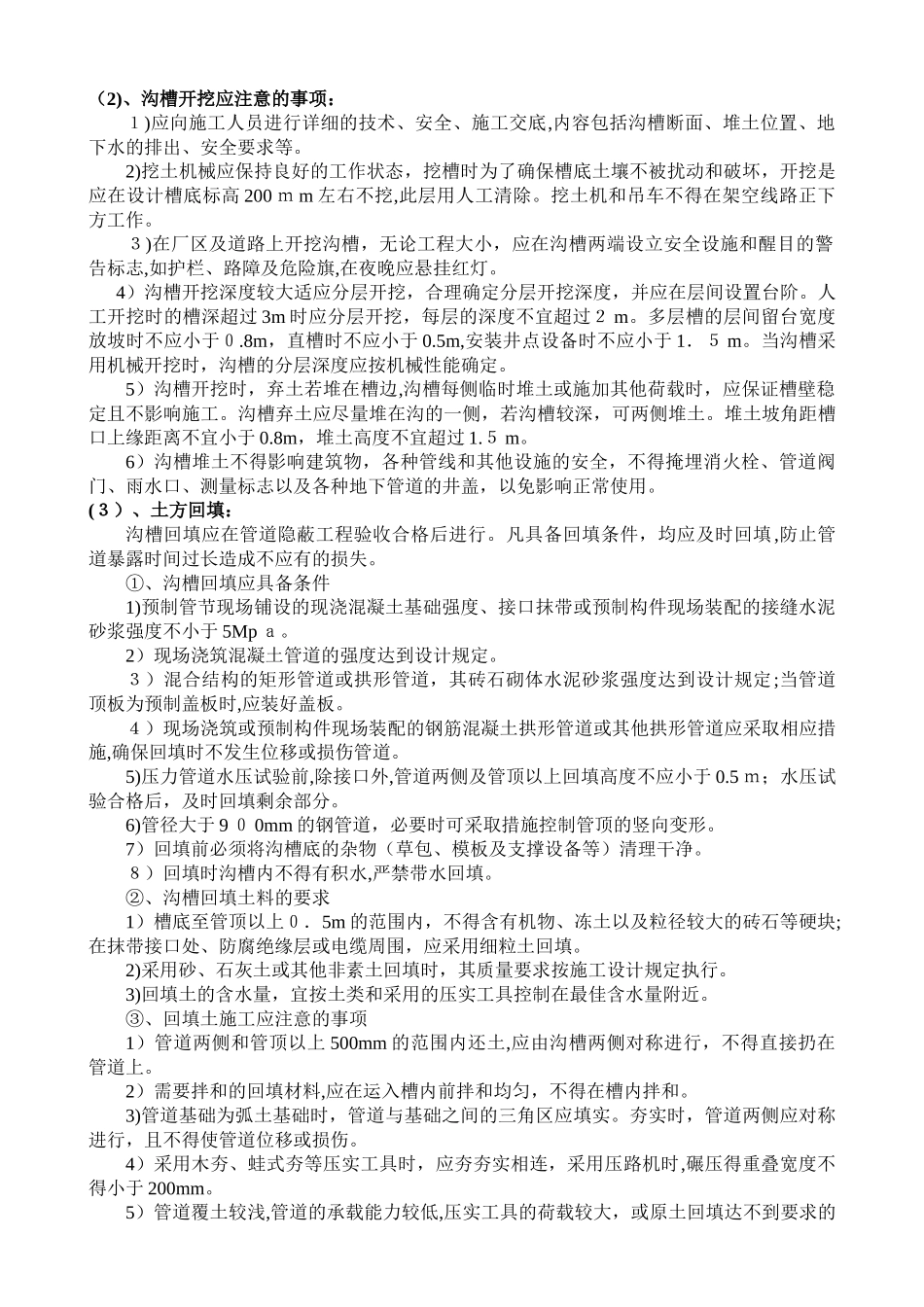

目录一、工程概况2二、主要施工方案2三、工程投入的主要施工机械设备计划15四、劳动力安排计划1５五、确保工程质量的技术组织措施17六、确保安全生产的技术组织措施20七、确保文明施工技术组织措施24八、确保施工进度工期技术组织措施2４九、施工平面布置2５十、土石方爆破方案26十一、工程横道图29广西华银铝业有限公司氧化铝一期工程厂区供排水管网、厂区热力管网、全厂工艺管网(Ⅱ标段）施工组织设计一、工程概况广西华银铝业有限公司氧化铝一期工程厂区供排水管网、厂区热力管网、全厂工艺管网(Ⅱ标段)工程主要由生产生活消防给水主干管网、循环给水和压力循环回水管网、生活排水管网、二次利用给水管网和泥浆管网工艺管网等六大管网系统及阀门井、检查井、雨水井、0.8MPa蒸汽管道、普通压缩空气管道、冷凝坏水管、废酸、新蒸汽冷凝水、二次蒸汽冷凝水、冷凝水、三洗底流、热水、赤泥滤液、废化清液、化清液、好水、洗后水、坏水、强滤液等管道组成。其中给水管网主要用铸铁管和采用T型滑入式接口，泥浆管采用镀锌钢管及焊接接口，基础主要采用素土或砂垫层;排水管网主要用砼或钢筋砼管，采用承插或企口接口,基础主要采用砼基础热力管网及工艺管网采用无缝钢管焊接接口。整个工程大约有11100多米管道安装和3０个砖砌各类井施工。本工程地下管网建在自然地理、地质条件复杂,气候炎热多雨,岩溶发育，且基岩面受溶蚀作用影响,呈凸凹起伏状，基岩起伏较大,地下水较丰富且厂区局部已经埋了较多管网和电缆，这复杂的气候、地质和较长战线给地下管网施工带来了极大困难。另外，因2＃沉降区域同时交叉施工,现场人员、材料设备较多，工作面多而大,给施工造成极大不便,故而公司将组建强有力的项目部和施工班组，给本工程顺利完成奠定基础。二、主要施工方案根据工程结构和工期要求较紧特点,并且交叉施工量交大,为了保证工程质量、进度及安全施工，本工程分成3个施工段，每个施工段各自独立进行流水作业施工,其中热电厂片区热力管网分为１个施工段和2＃沉降片区管网为2个施工段,土建和安装可进行局部交叉作业。本工程各施工段基本施工工序：地下管网：场平→定位放线→土方开挖→地基处理→基础施工、管道预制和防腐→管道安装、砖砌井施工→管道和砖砌井质量检查→试水检验→管道接口处理和防腐→土方回填→管道合叉→尾项处理→验收交工。管道支架上管网:施工前准备工作→管道预制和防腐→管道安装→试水检验→管道接口处理和防腐→管道合叉→尾项处理→验收交工。I、地下管网:１、土方施工：(１）、土方开挖和地基处理:根据设计要求，由指定坐标网把坐标引入施工区域，在施工场区内建立施工坐标控制网,控制点设置以能互相通视且不受人、车影响为原则，必要时可在场区外的永久性建筑物面上设置坐标控制点。高程控制点设置在场区内不易受人、车干扰和破坏地方设置多个控制点,同时可在场区外的永久性建筑物面上设置多个控制点。施工期间依据平面、高程控制点进行施工测量,并在施工过程中经常复核控制点的准确性。进行放线、定位设置控制点后,按照图纸要求，结合地勘、甲方等相关部门和地勘报告对施工区域地质进行分析。本工程３个施工段基础可根据现场具体情况同时进行土方开挖，一般是先挖深的管道基础,也是先深后浅顺序开挖，距离较近管道基础一般同时开挖,严格按规范进行防坡和土方开挖。土方开挖采用反铲挖掘机对基础进行土方开挖和人工配合进行清槽，自卸汽车运土方到甲方规定地方存放,基础土方开挖至设计标高，经地勘、甲方、监理等相关部门验槽后及根据现场具体情况和设计要求进行地基处理。（2)、沟槽开挖应注意的事项：１)应向施工人员进行详细的技术、安全、施工交底,内容包括沟槽断面、堆土位置、地下水的排出、安全要求等。2)挖土机械应保持良好的工作状态，挖槽时为了确保槽底土壤不被扰动和破坏，开挖是应在设计槽底标高200ｍm左右不挖,此层用人工清除。挖土机和吊车不得在架空线路正下方工作。３)在厂区及道路上开挖沟槽，无论工程大小，应在沟槽两端设立安全设施和醒目的警告标志,如护栏、路障及危险旗,在夜晚应悬挂红灯。4）沟槽开挖深度较大适应分层开挖，合理确定分层...
