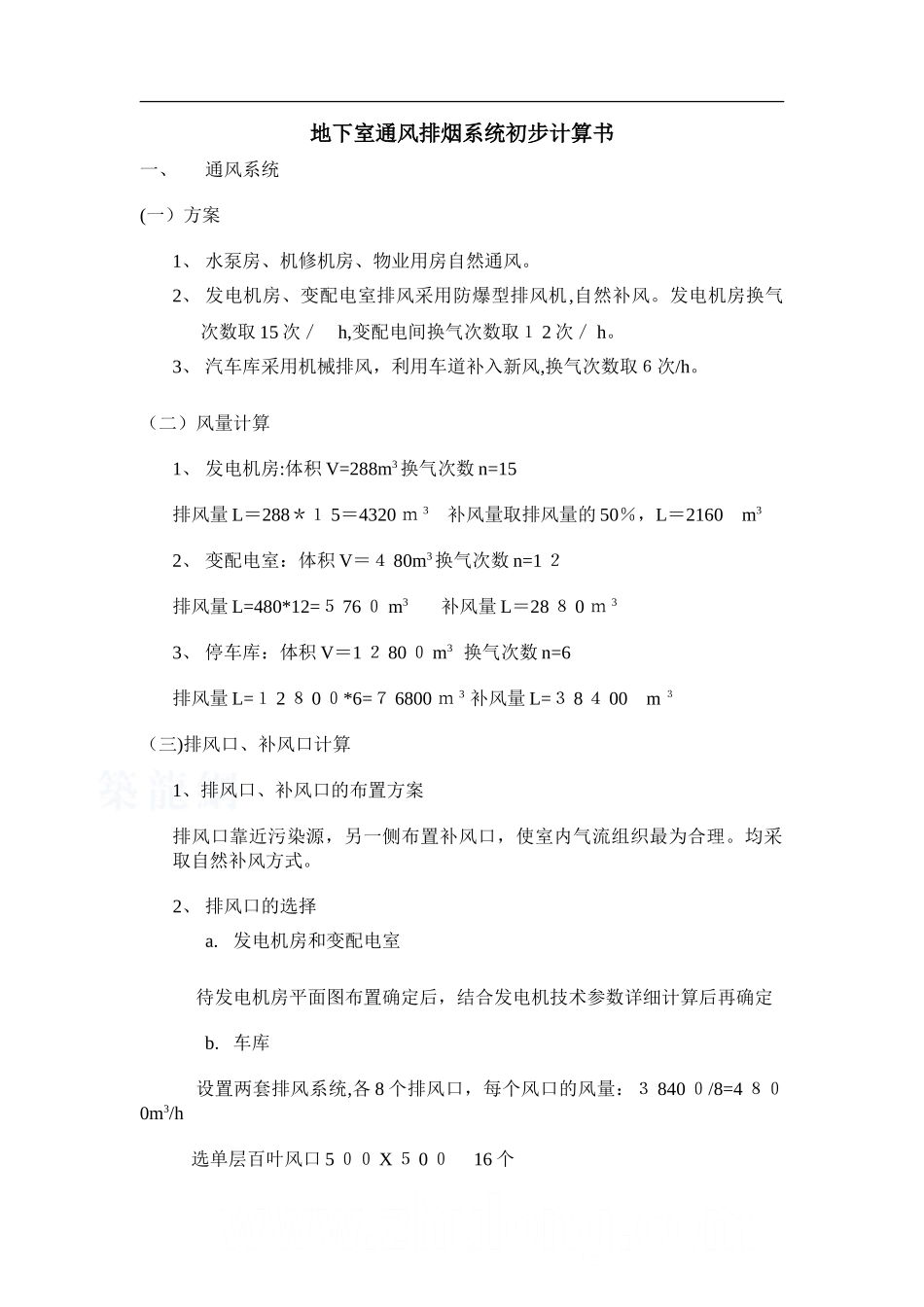

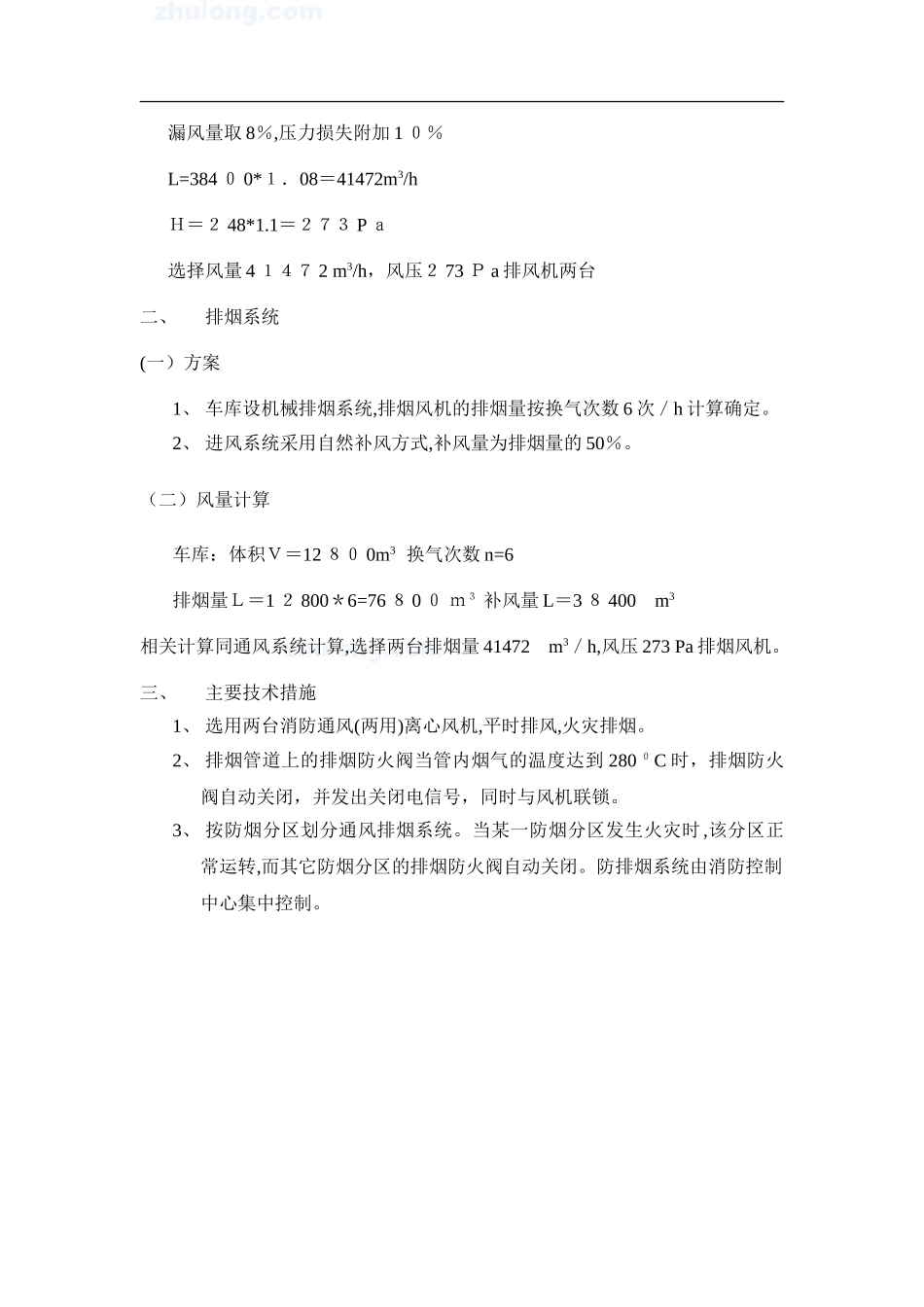

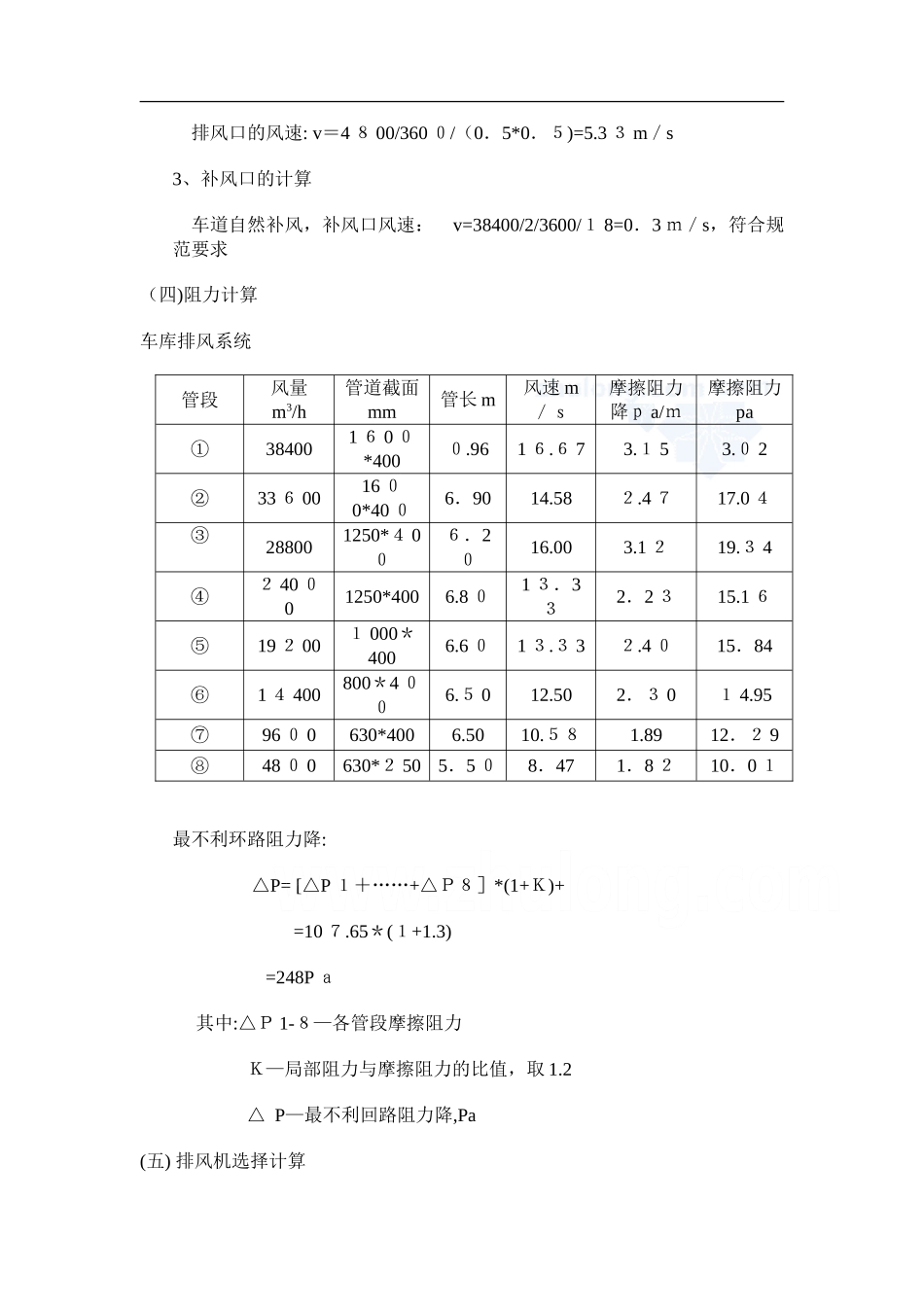

地下室通风排烟系统初步计算书一、通风系统(一）方案1、水泵房、机修机房、物业用房自然通风。2、发电机房、变配电室排风采用防爆型排风机,自然补风。发电机房换气次数取15次／h,变配电间换气次数取１2次／h。3、汽车库采用机械排风，利用车道补入新风,换气次数取６次/h。（二）风量计算1、发电机房:体积V=288m3换气次数n=15排风量L＝288＊１5＝4320ｍ3补风量取排风量的50％，L＝2160m32、变配电室：体积V＝４80m3换气次数n=1２排风量L=480*12=５76０m3补风量L＝28８0ｍ33、停车库：体积V＝1２80０m3换气次数n=6排风量L=１2８0０*6=７6800ｍ3补风量L=３8４00m３（三)排风口、补风口计算1、排风口、补风口的布置方案排风口靠近污染源，另一侧布置补风口，使室内气流组织最为合理。均采取自然补风方式。2、排风口的选择a.发电机房和变配电室待发电机房平面图布置确定后，结合发电机技术参数详细计算后再确定b.车库设置两套排风系统,各8个排风口，每个风口的风量：３840０/8=4８０0m3/h选单层百叶风口5００X５0０16个排风口的风速:v＝4８00/360０/（0．5*0．５)=5.3３m／s3、补风口的计算车道自然补风，补风口风速：v=38400/2/3600/１8=0．3ｍ／s，符合规范要求（四)阻力计算车库排风系统管段风量m3/h管道截面mm管长m风速m／ｓ摩擦阻力降ｐa/ｍ摩擦阻力pa①384001６0０*400０.961６.６73.１53.０2②33６0016０0*40０6．9014.58２.4７17.0４③288001250*４0０６．2０16.003.1２19.３4④２40０01250*4006.8０1３．3３2．2３15.1６⑤19２00１000＊4006.6０1３.３3２.4０15．84⑥1４400800＊4００6.５012.502．３0１4.95⑦96０0630*4006.5010.５８1.8912．２9⑧48０0630*２505．5０8．471．8２10．0１最不利环路阻力降:△P=[△P１＋……+△Ｐ８］*(1+Ｋ)+=10７.65＊(１+1.3)=248Pａ其中:△Ｐ1-８—各管段摩擦阻力Ｋ—局部阻力与摩擦阻力的比值，取1.2△P—最不利回路阻力降,Pa(五)排风机选择计算漏风量取8％,压力损失附加1０％L=384０0*１．08＝41472m3/hＨ＝２48*1.1＝２７３Pａ选择风量4１４７2m3/h，风压２73Ｐa排风机两台二、排烟系统(一）方案1、车库设机械排烟系统,排烟风机的排烟量按换气次数6次／h计算确定。2、进风系统采用自然补风方式,补风量为排烟量的50％。（二）风量计算车库：体积Ｖ＝12８０0m3换气次数n=6排烟量Ｌ＝1２800＊6=76８0０ｍ３补风量L＝3８400m3相关计算同通风系统计算,选择两台排烟量41472m3／h,风压273Pa排烟风机。三、主要技术措施1、选用两台消防通风(两用)离心风机,平时排风,火灾排烟。2、排烟管道上的排烟防火阀当管内烟气的温度达到280０C时，排烟防火阀自动关闭，并发出关闭电信号，同时与风机联锁。3、按防烟分区划分通风排烟系统。当某一防烟分区发生火灾时,该分区正常运转,而其它防烟分区的排烟防火阀自动关闭。防排烟系统由消防控制中心集中控制。通风风机的选择１,离心风机占地面积大、风压范围大，用于低压或高压送风系统,特别是低噪音和高风压的系统。2,轴流风机占地面积小、便于维修、风压较低、风量较大,多用于阻力较小的大风量系统。ﻫ3，混流风机集中了离心风机的高压和轴流的大风量的特点。4,屋顶风机ﻫ直接安装在屋顶，适用于上部排风场所。ﻫ5,高温消防排烟风机用于高温排烟系统，能保证在28０℃高温下运行30min。通风系统设计问题１，当有害气体和蒸汽的密度比空气小，或在相反情况下但会形成稳定上升气流时，宜从房间上部地带排出所需风量的2/3,从下部地带排出1／3。当有害气体和蒸汽的密度比空气大，且不会形成稳定上升气流时，宜从房间上部地带排出所需风量的1／3,从下部地带排出2/3。实际中这样的情况用的好像比较少?２,进、排风口同侧时，排风口宜高于进风口６m，进、排风口在同侧同一高度时，水平距离不宜小于１0ｍ；３,当排出有爆炸危险的气体或蒸汽时，其风口上缘距顶棚应小于０.4m。4,在整个控制空间内,尽量使室内气流均匀,减少涡流的存在，从而避免污染物在局部地区积聚。高层建筑地下车库通风排烟问题刍议贵州省建筑设计研究院孙延勋提要指出多年来高层建筑地下车库排烟设计套用《高层民用建筑设计防火规范》(GB５0045一95)...
