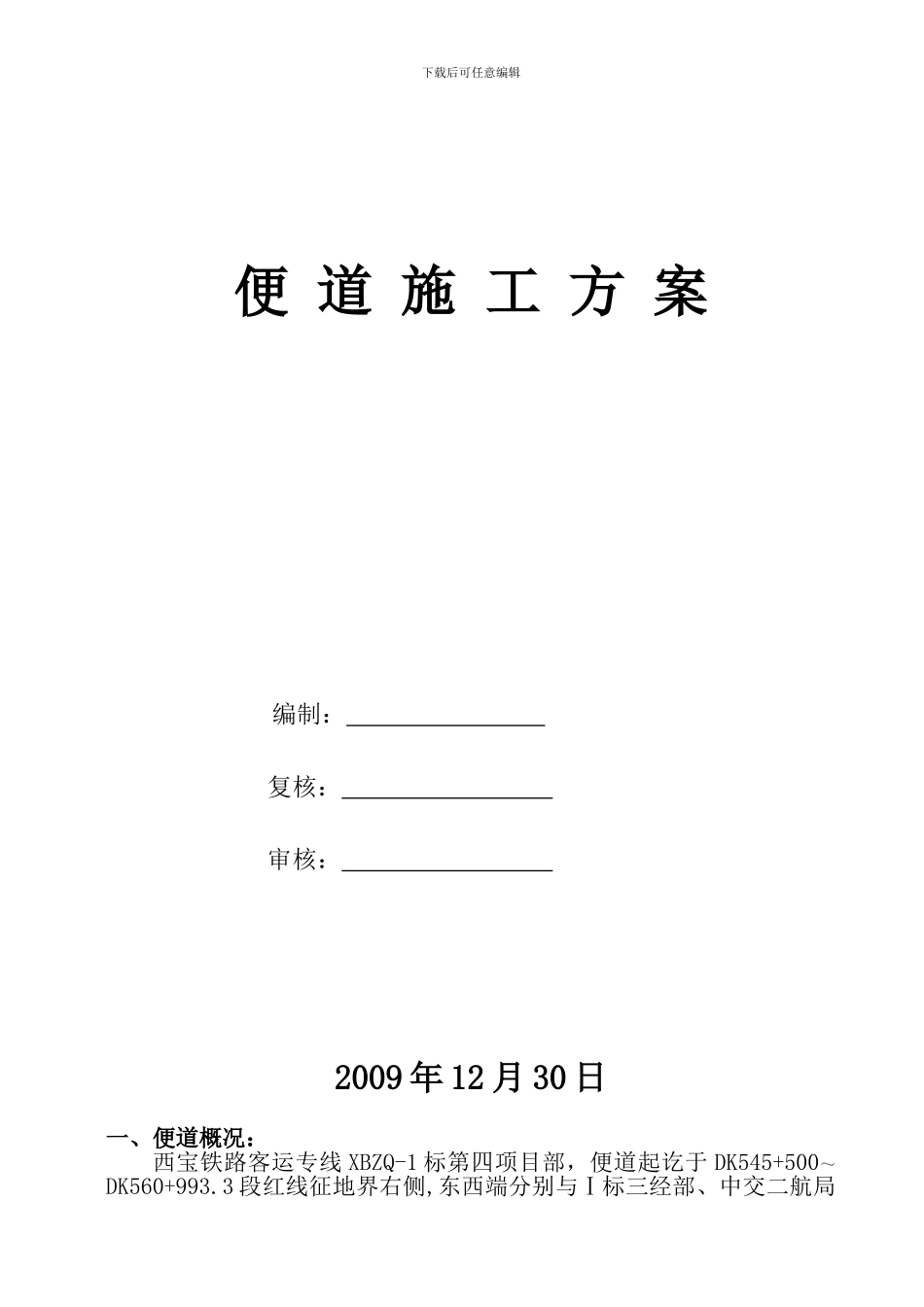

便道工程施工方案_第1页
1/11

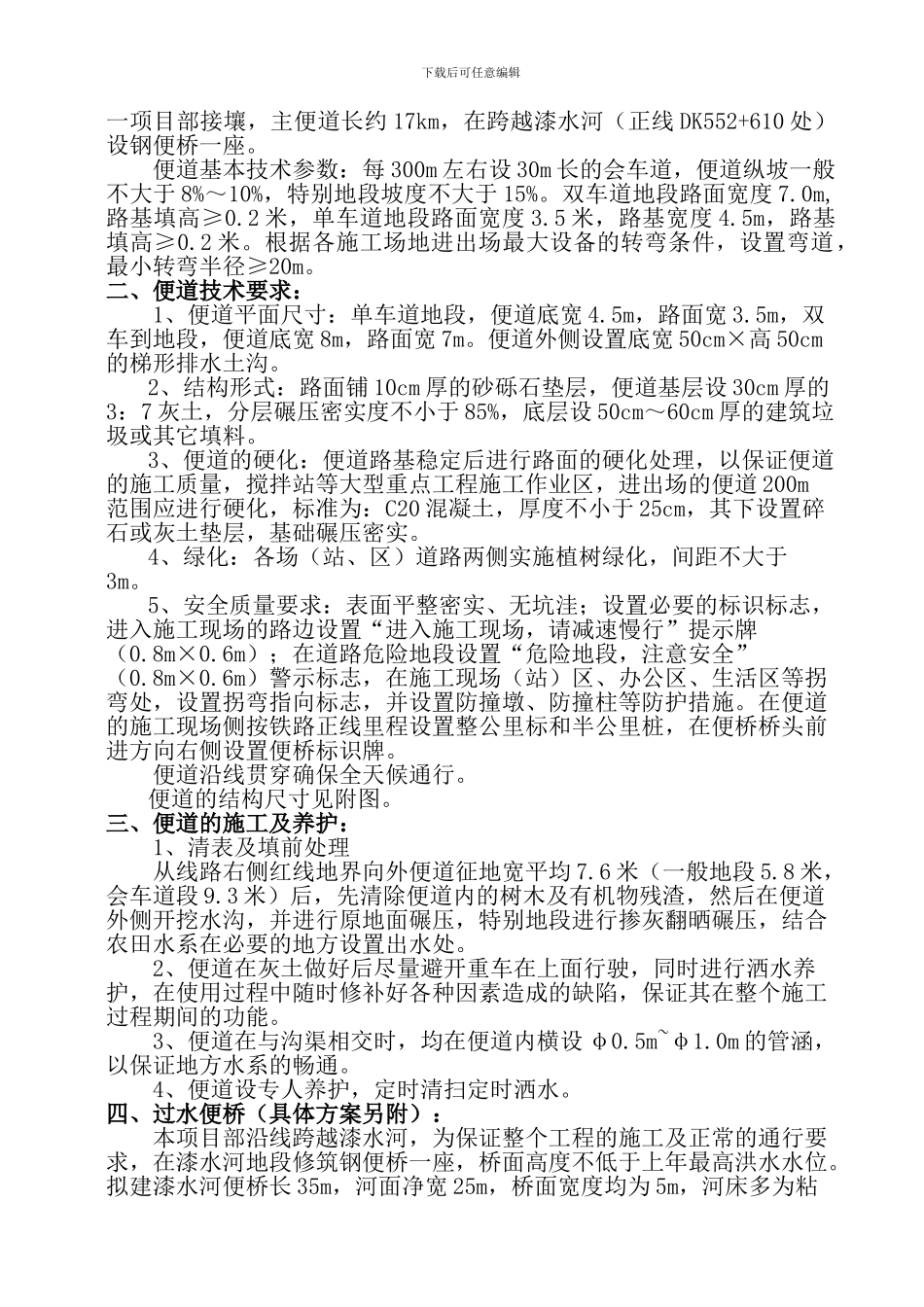

便道工程施工方案_第2页
2/11

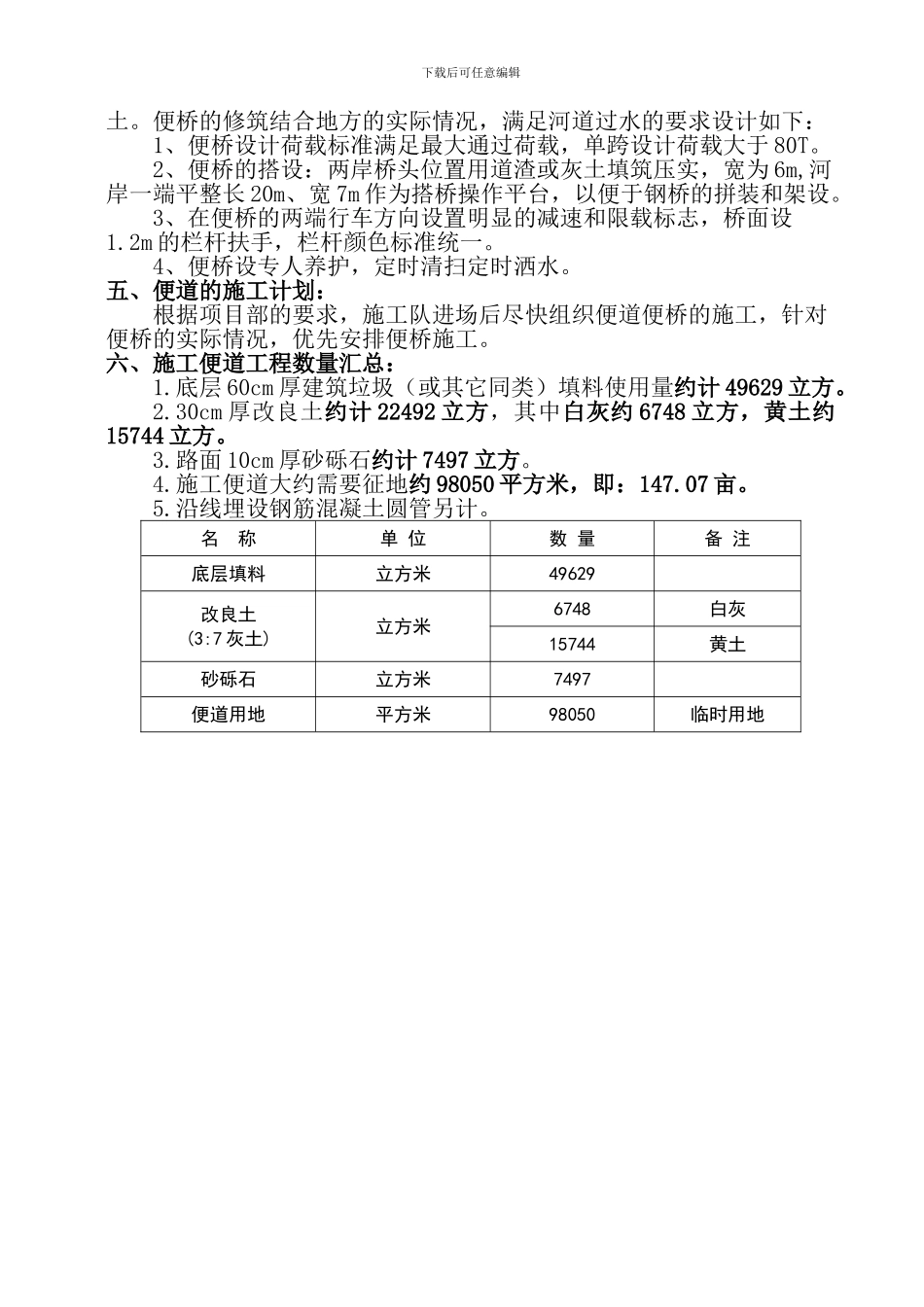

便道工程施工方案_第3页
3/11
下载后可任意编辑便 道 施 工 方 案 编制: 复核: 审核: 2009 年 12 月 30 日一、便道概况:西宝铁路客运专线 XBZQ-1 标第四项目部,便道起讫于 DK545+500~DK560+993.3 段红线征地界右侧,东西端分别与Ⅰ标三经部、中交二航局下载后可任意编辑一项目部接壤,主便道长约 17km,在跨越漆水河(正线 DK552+610 处)设钢便桥一座。 便道基本技术参数:每 300m 左右设 30m 长的会车道,便道纵坡一般不大于 8%~10%,特别地段坡度不大于 15%。双车道地段路面宽度 7.0m,路基填高≥0.2 米,单车道地段路面宽度 3.5 米,路基宽度 4.5m,路基填高≥0.2 米。根据各施工场地进出场最大设备的转弯条件,设置弯道,最小转弯半径≥20m。二、便道技术要求:1、便道平面尺寸:单车道地段,便道底宽 4.5m,路面宽 3.5m,双车到地段,便道底宽 8m,路面宽 7m。便道外侧设置底宽 50cm×高 50cm的梯形排水土沟。2、结构形式:路面铺 10cm 厚的砂砾石垫层,便道基层设 30cm 厚的3:7 灰土,分层碾压密实度不小于 85%,底层设 50cm~60cm 厚的建筑垃圾或其它填料。3、便道的硬化:便道路基稳定后进行路面的硬化处理,以保证便道的施工质量,搅拌站等大型重点工程施工作业区,进出场的便道 200m范围应进行硬化,标准为:C20 混凝土,厚度不小于 25cm,其下设置碎石或灰土垫层,基础碾压密实。4、绿化:各场(站、区)道路两侧实施植树绿化,间距不大于3m。5、安全质量要求:表面平整密实、无坑洼;设置必要的标识标志,进入施工现场的路边设置“进入施工现场,请减速慢行”提示牌(0.8m×0.6m);在道路危险地段设置“危险地段,注意安全”(0.8m×0.6m)警示标志,在施工现场(站)区、办公区、生活区等拐弯处,设置拐弯指向标志,并设置防撞墩、防撞柱等防护措施。在便道的施工现场侧按铁路正线里程设置整公里标和半公里桩,在便桥桥头前进方向右侧设置便桥标识牌。便道沿线贯穿确保全天候通行。便道的结构尺寸见附图。三、便道的施工及养护:1、清表及填前处理从线路右侧红线地界向外便道征地宽平均 7.6 米(一般地段 5.8 米,会车道段 9.3 米)后,先清除便道内的树木及有机物残渣,然后在便道外侧开挖水沟,并进行原地面碾压,特别地段进行掺灰翻晒碾压,结合农田水系在必要的地方设置出水处。2、便道在灰土做好后尽量避开重车在上面行驶,同时进行洒水养护,在使用过程中随时修补好各种因素造成的缺陷,...
