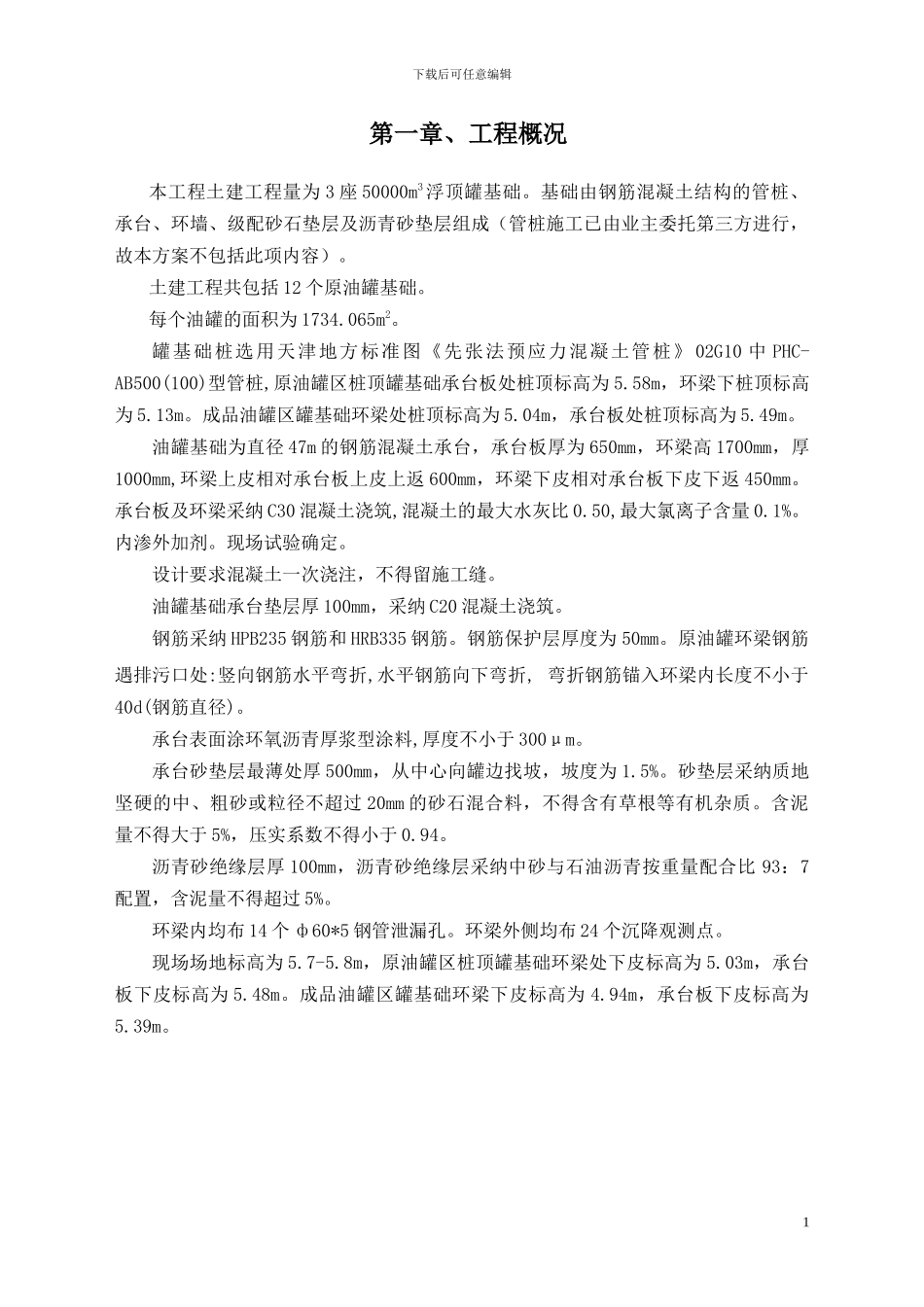

储油库罐基础承台环梁施工方案_第1页
1/30

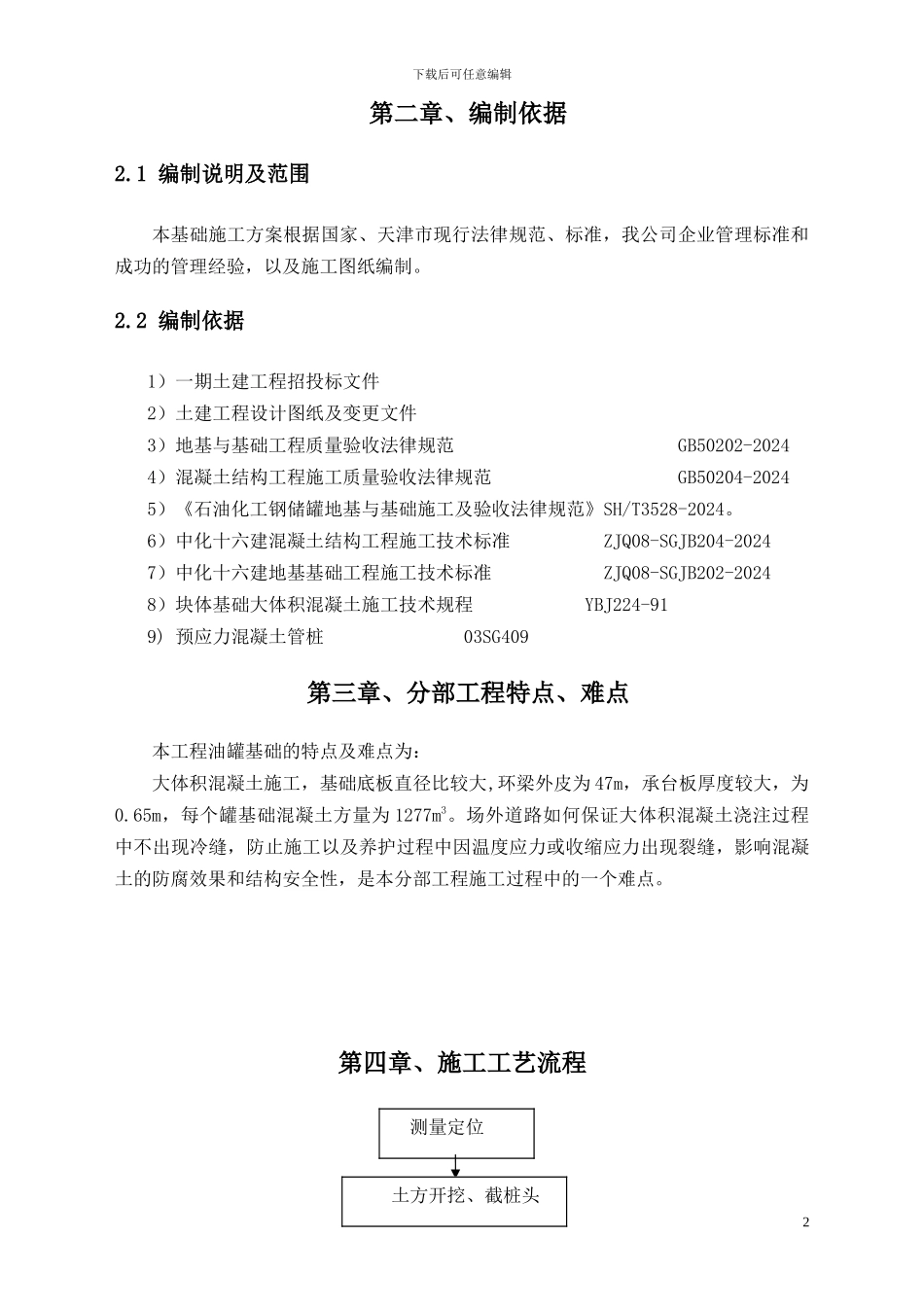

储油库罐基础承台环梁施工方案_第2页
2/30

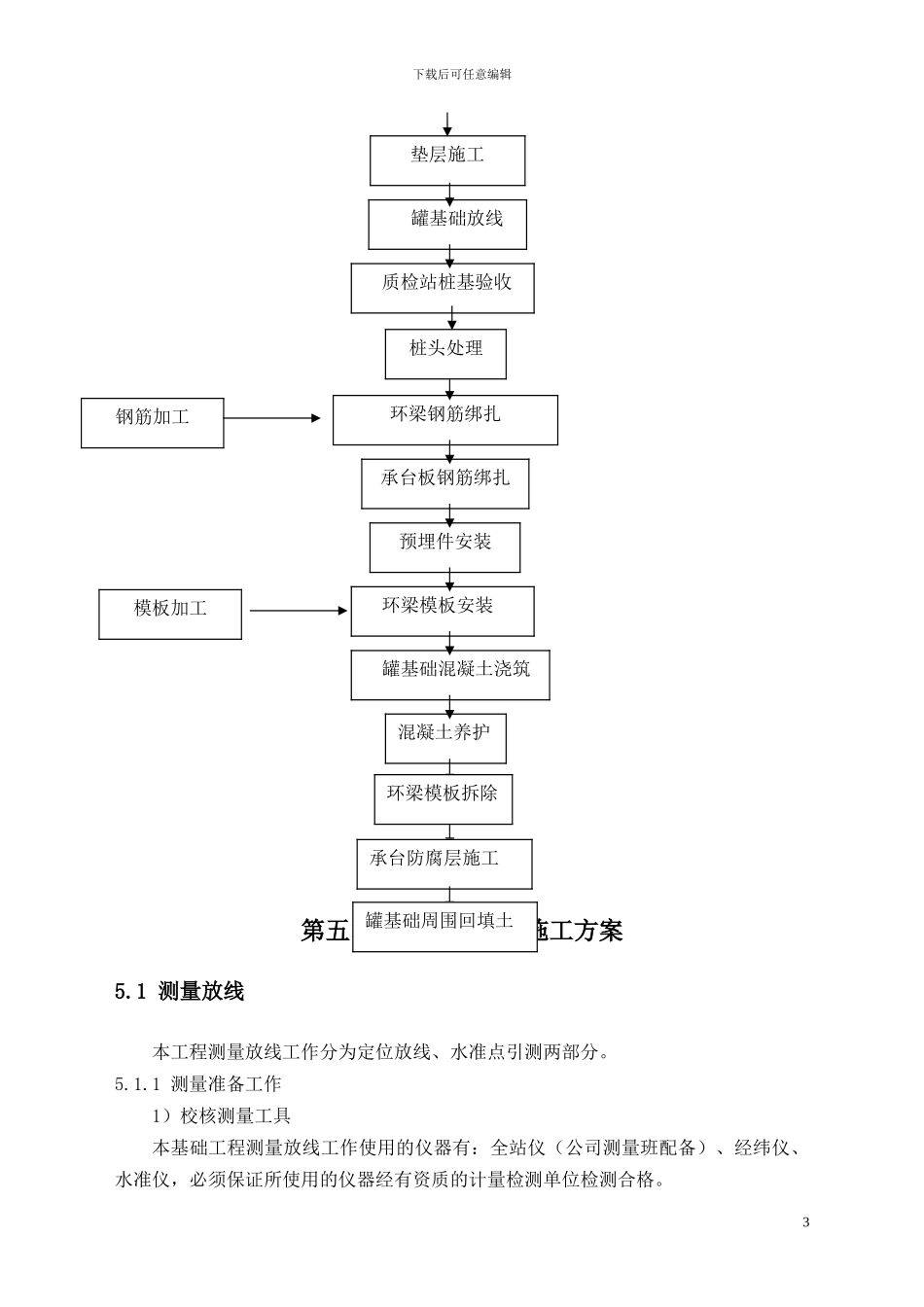

储油库罐基础承台环梁施工方案_第3页
3/30
下载后可任意编辑 第一章、工程概况本工程土建工程量为 3 座 50000m3浮顶罐基础。基础由钢筋混凝土结构的管桩、承台、环墙、级配砂石垫层及沥青砂垫层组成(管桩施工已由业主委托第三方进行,故本方案不包括此项内容)。土建工程共包括 12 个原油罐基础。每个油罐的面积为 1734.065m2。罐基础桩选用天津地方标准图《先张法预应力混凝土管桩》 02G10 中 PHC-AB500(100)型管桩,原油罐区桩顶罐基础承台板处桩顶标高为 5.58m,环梁下桩顶标高为 5.13m。成品油罐区罐基础环梁处桩顶标高为 5.04m,承台板处桩顶标高为 5.49m。油罐基础为直径 47m 的钢筋混凝土承台,承台板厚为 650mm,环梁高 1700mm,厚1000mm,环梁上皮相对承台板上皮上返 600mm,环梁下皮相对承台板下皮下返 450mm。承台板及环梁采纳 C30 混凝土浇筑,混凝土的最大水灰比 0.50,最大氯离子含量 0.1%。内渗外加剂。现场试验确定。设计要求混凝土一次浇注,不得留施工缝。油罐基础承台垫层厚 100mm,采纳 C20 混凝土浇筑。钢筋采纳 HPB235 钢筋和 HRB335 钢筋。钢筋保护层厚度为 50mm。原油罐环梁钢筋遇排污口处:竖向钢筋水平弯折,水平钢筋向下弯折, 弯折钢筋锚入环梁内长度不小于40d(钢筋直径)。承台表面涂环氧沥青厚浆型涂料,厚度不小于 300μm。承台砂垫层最薄处厚 500mm,从中心向罐边找坡,坡度为 1.5%。砂垫层采纳质地坚硬的中、粗砂或粒径不超过 20mm 的砂石混合料,不得含有草根等有机杂质。含泥量不得大于 5%,压实系数不得小于 0.94。沥青砂绝缘层厚 100mm,沥青砂绝缘层采纳中砂与石油沥青按重量配合比 93:7配置,含泥量不得超过 5%。环梁内均布 14 个 ф60*5 钢管泄漏孔。环梁外侧均布 24 个沉降观测点。现场场地标高为 5.7-5.8m,原油罐区桩顶罐基础环梁处下皮标高为 5.03m,承台板下皮标高为 5.48m。成品油罐区罐基础环梁下皮标高为 4.94m,承台板下皮标高为5.39m。1下载后可任意编辑第二章、编制依据2.1 编制说明及范围本基础施工方案根据国家、天津市现行法律规范、标准,我公司企业管理标准和成功的管理经验,以及施工图纸编制。2.2 编制依据1)一期土建工程招投标文件2)土建工程设计图纸及变更文件3)地基与基础工程质量验收法律规范 GB50202-20244)混凝土结构工程施工质量验收法律规范 GB50204-20245)《石油化工钢储罐地基与基础施工及验收法律规范》SH/T3528-2024。6)中化十六建混凝土结构工程施工技术...
