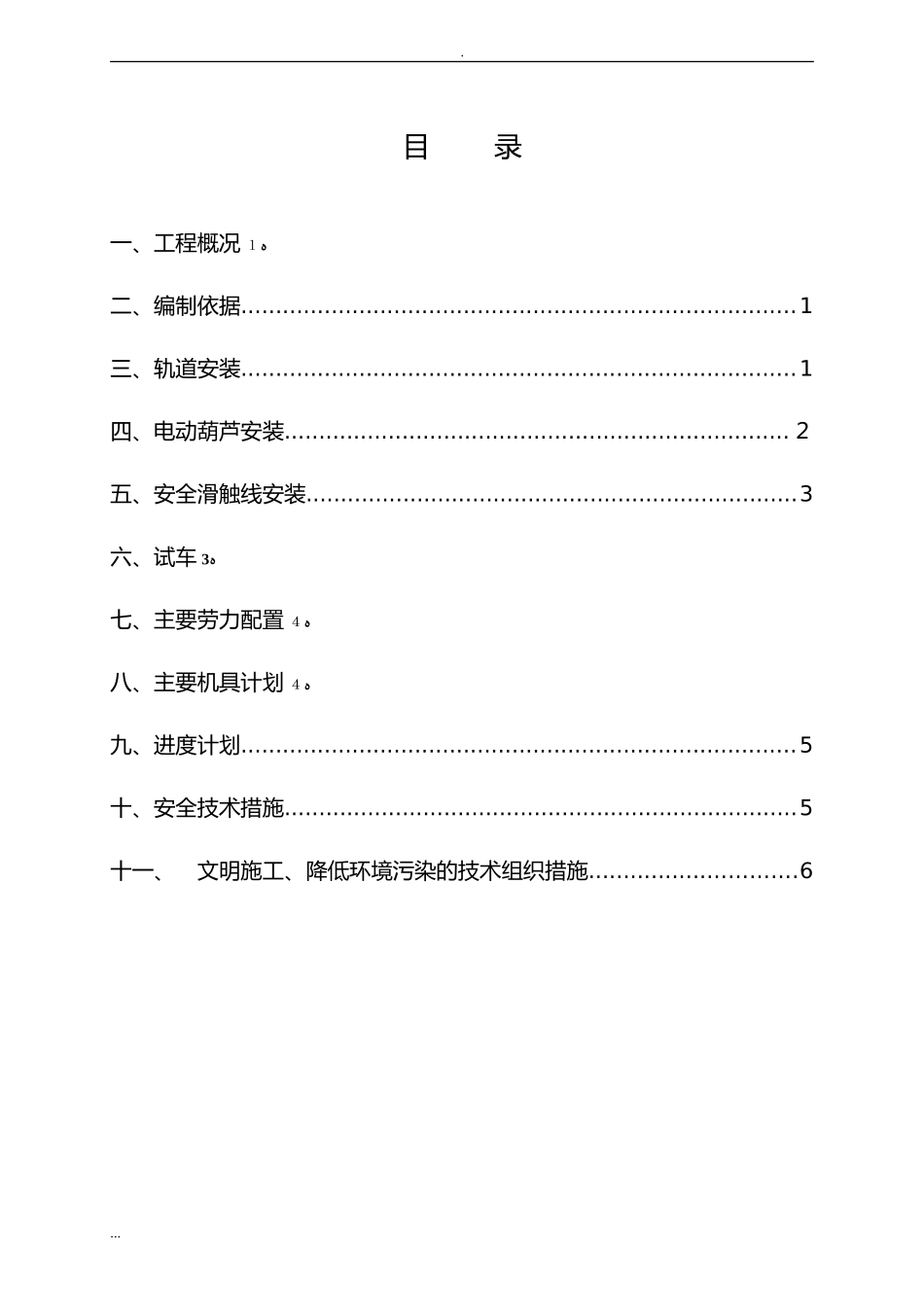

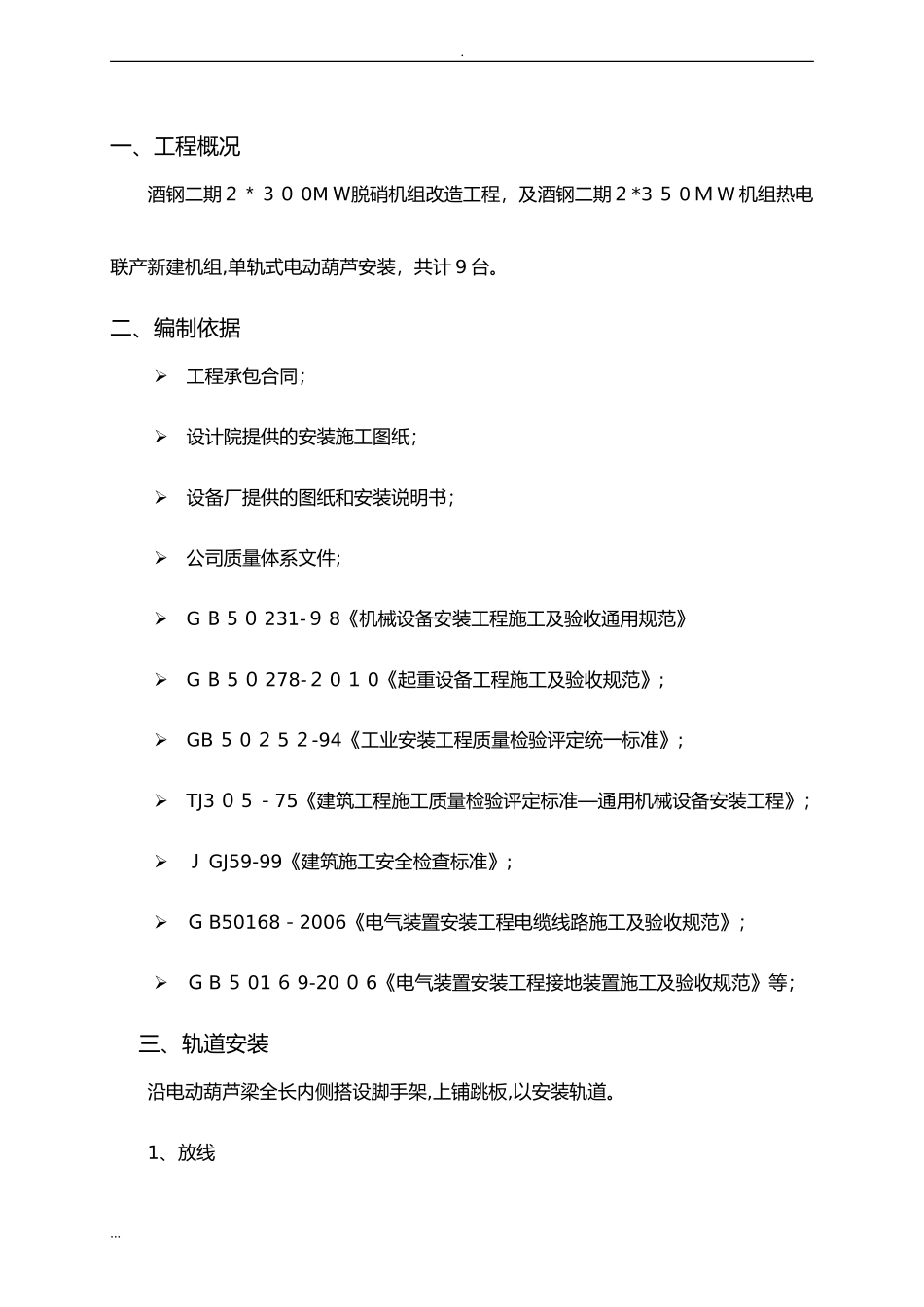

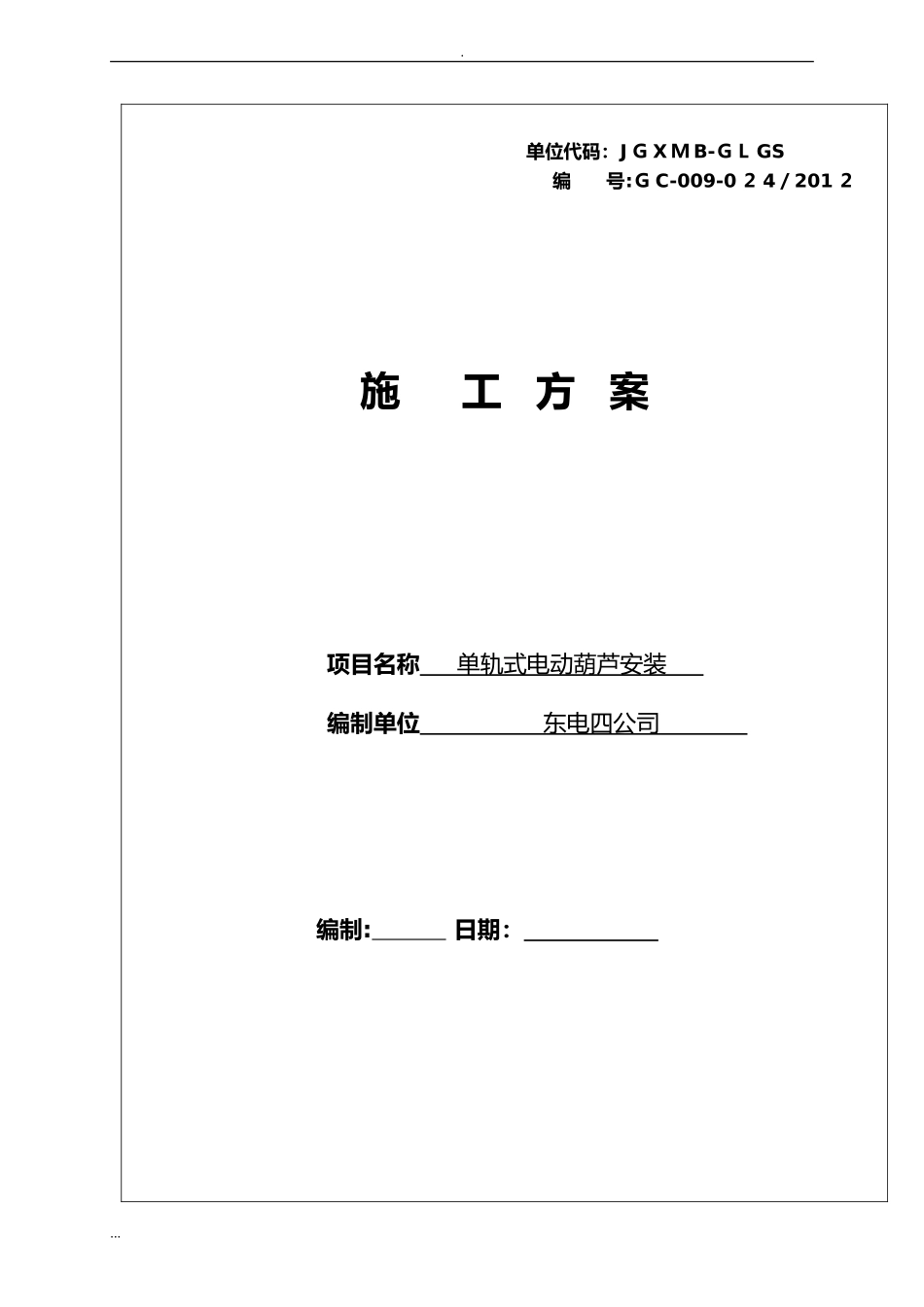

....单位代码：JＧXＭB-ＧＬGS编号:ＧC-009-0２4／201２施工方案项目名称单轨式电动葫芦安装编制单位东电四公司编制:日期：.目录一、工程概况ﻩ１二、编制依据................................................................................1三、轨道安装................................................................................1四、电动葫芦安装.........................................................................２五、安全滑触线安装.......................................................................3六、试车ﻩ3七、主要劳力配置ﻩ４八、主要机具计划ﻩ４九、进度计划................................................................................5十、安全技术措施..........................................................................5十一、文明施工、降低环境污染的技术组织措施..............................6....一、工程概况酒钢二期２＊３０0MＷ脱硝机组改造工程，及酒钢二期２*3５0ＭW机组热电联产新建机组,单轨式电动葫芦安装，共计9台。二、编制依据工程承包合同；设计院提供的安装施工图纸；设备厂提供的图纸和安装说明书；公司质量体系文件;GＢ５０231-９8《机械设备安装工程施工及验收通用规范》GＢ5０278-２0１0《起重设备工程施工及验收规范》;GB５0２5２-94《工业安装工程质量检验评定统一标准》;TJ3０５－75《建筑工程施工质量检验评定标准—通用机械设备安装工程》；ＪGJ59-99《建筑施工安全检查标准》;ＧB50168－2006《电气装置安装工程电缆线路施工及验收规范》；ＧB５01６9-20０6《电气装置安装工程接地装置施工及验收规范》等；三、轨道安装沿电动葫芦梁全长内侧搭设脚手架,上铺跳板,以安装轨道。1、放线....以起重机量定位轴线为基准，用经纬仪在轨道中心的一边6０mm处，按梁的纵向位置每隔２m打一点,并在每根柱子处打一点，以此放出轨道找正的基准线。2、轨道制作轨道制作主要是轨道的下料、钻孔、调直时可用全长拉线或局部用钢板尺靠的办法，查明弯曲部位,然后在凸起处用轨道调直器去顶。顶的时候要顶过一些，且应停一会儿再松开。必要时用大锤在凸起处锤击几次,应调到正侧两个方向合格。3、轨道上位先在起重机梁上垫一些20mm厚的小木板,再按规定铺好弹性垫板，将制作好的轨道(每边四根)用8ｔ汽车吊吊放到梁上。4、轨道找正、紧固安装轨道需用的料具如螺栓、垫圈、压板、鱼尾板等用工具袋装好放到起重机梁上。弹性垫板垫好后,可将轨道下的木板抽出,然后用鱼尾板把轨道连成一体。注意轨道接头间隙不应大于2ｍm。根据梁上已放好的找正基准线，大体将全长轨道找正成一条直线，用螺栓压板将轨道初步固定。最后进行全面找正,达到要求为止。此时应把全部螺栓紧固。5、测量检查....轨道安装完毕后，应对其进行最后测量检查，看是否符合安装技术质量要求,并做记录作为交工资料。５．1检查轨道的顶面标高和相对标高,用水准仪测量。5.2检查轨道轨距，用弹簧秤、钢板尺等测量。轨距每6m测量一次,用弹簧秤来控制钢盘尺的张紧力度。张紧力所需的拉力与跨距及盘尺每米自重有关，不是一个定值。随轨距和盘尺的不同,所需的拉力需要计算。可用测量起重机轮距的方法确定拉力的大小:轮子的中心距是１3.5m，将钢盘尺一端系上弹簧秤,以钢盘尺的零点对正一个轮子的中心，拉动弹簧秤直到钢盘尺上１3.5m刻度正对另一个轮子的中心,记下弹簧秤上所显示的拉力数值,以这个数值作为测量跨距时尺上施力的依据，从而测出轨道的偏差。四、电动葫芦安装电动葫芦的额定起重量一般为0.5~10t,设备重量在0.５~5t范围内。产品多为组装试运转后整机出厂,安装时一般不要拆洗。以下介绍一般安装方法。１、开箱检查。检查设备出厂技术资料是否齐全，随机备件是否配套、完整。检查设备有否碰伤,卷筒内钢丝绳应排列整齐,不得与壳体接触。用手搬动转动部件，不得有卡阻、松动和异常响声。....2、吊装前准备。擦洗机体上的油污,加注润滑油。按设备出厂技术文件规定，核对工字梁型号是否与设备相适应。拆开行走电动机另一...
