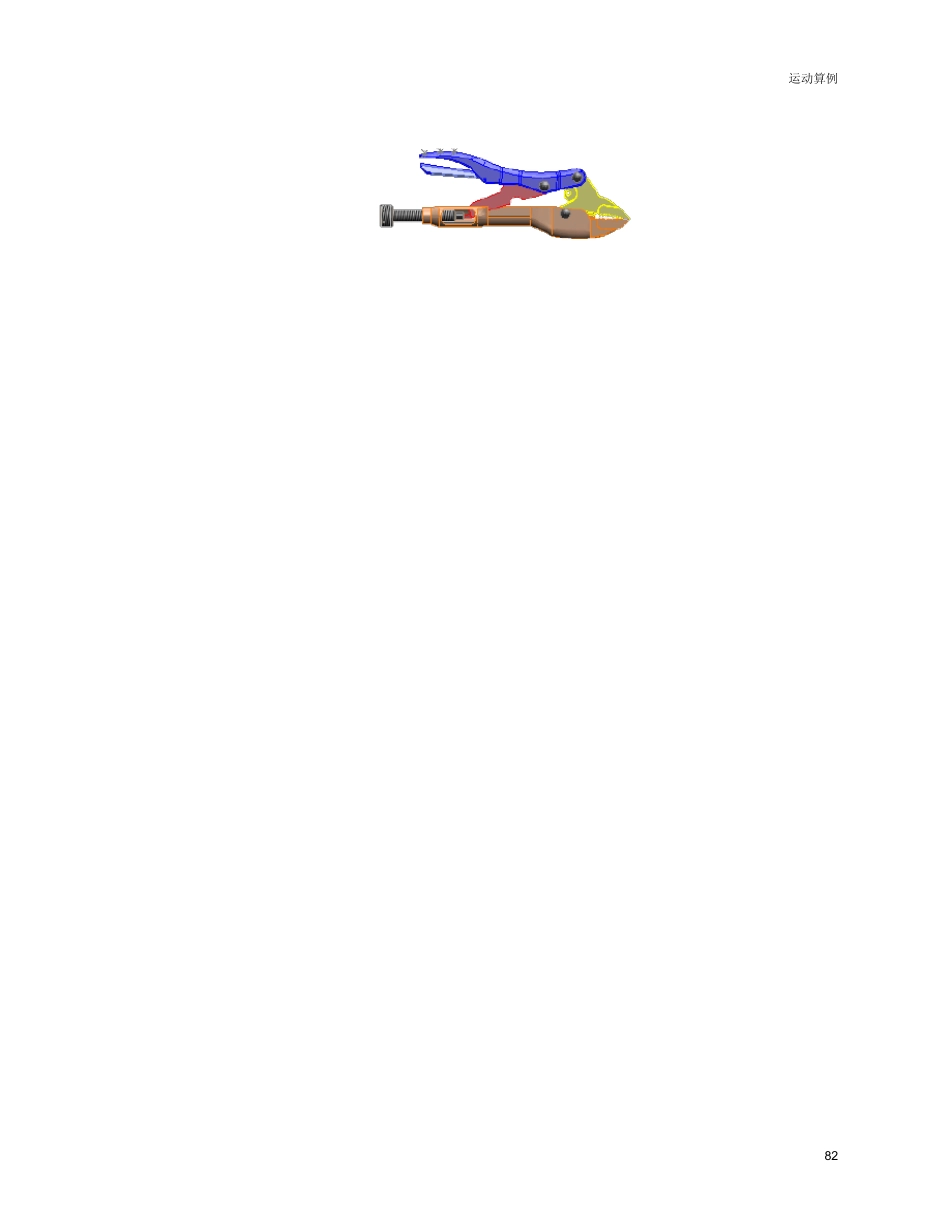

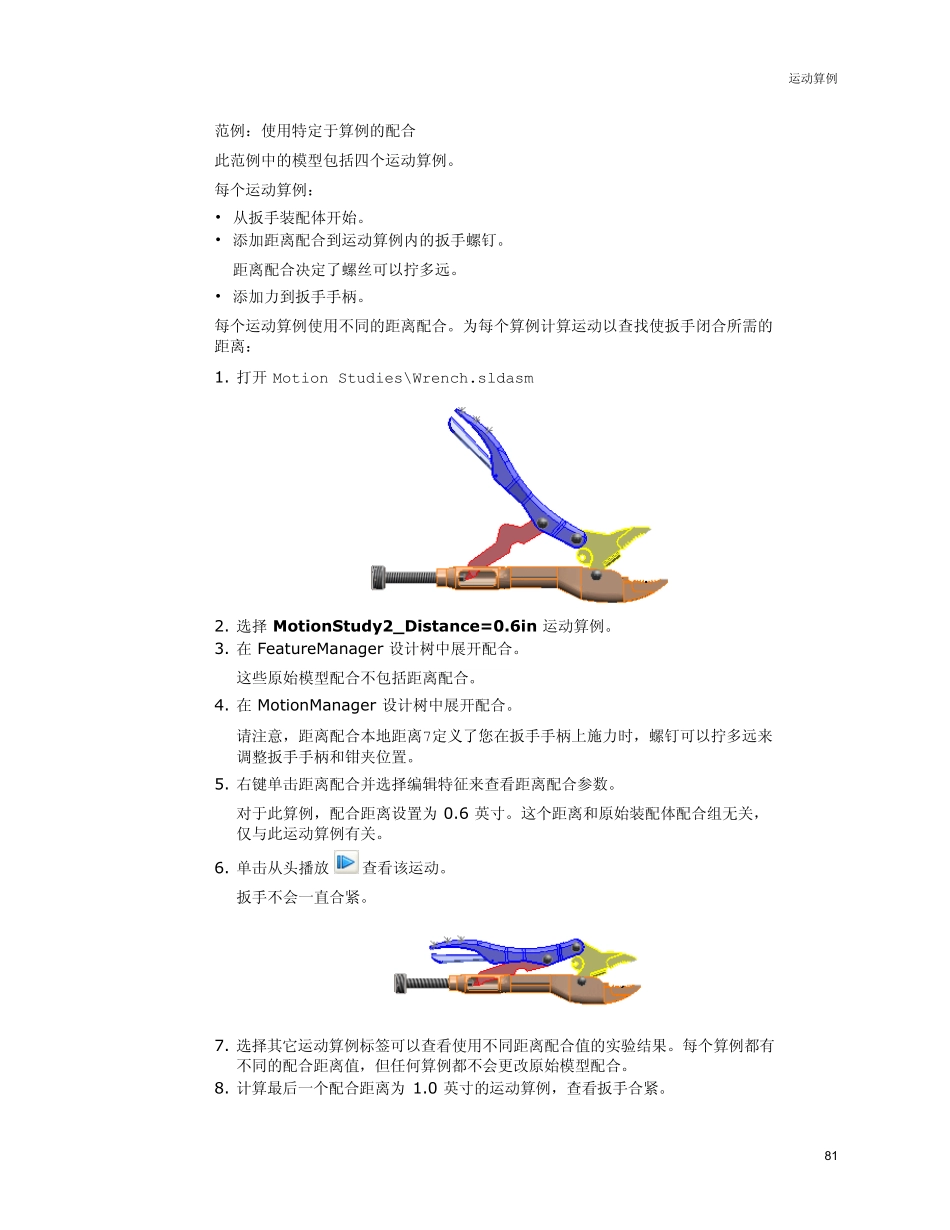

范例：使用特定于算例的配合此范例中的模型包括四个运动算例。每个运动算例：• 从 扳 手 装 配体 开 始 。• 添 加 距 离 配合到 运动算例内 的扳 手 螺 钉 。距 离 配合决 定了 螺 丝 可 以 拧 多 远 。• 添 加 力 到 扳 手 手 柄 。每个运动算例使用不 同 的距 离 配合。为 每个算例计 算运动以 查 找 使扳 手 闭 合所 需 的距 离 ：1. 打 开Motion Studies\Wrench.sldasm2. 选 择MotionStudy2_Distance=0.6in 运动算例。3. 在Featu reManager 设 计 树 中展 开 配合。这 些 原 始 模型配合不 包括距 离 配合。4. 在MotionManager 设 计 树 中展 开 配合。请 注 意 ， 距 离 配合本 地 距 离 7定义 了 您 在 扳 手 手 柄 上 施 力 时 ， 螺 钉 可 以 拧 多 远 来调 整 扳 手 手 柄 和 钳 夹 位 置 。5. 右 键 单 击 距 离 配合并 选 择 编 辑 特征 来 查 看 距 离 配合参 数 。对 于此算例， 配合距 离 设 置 为0.6 英 寸 。这 个距 离 和 原 始 装 配体 配合组 无 关 ，仅 与 此运动算例有 关 。6. 单 击 从 头 播 放查 看 该 运动。扳 手 不 会 一 直 合紧 。7. 选 择 其 它 运动算例标 签 可 以 查 看 使用不 同 距 离 配合值 的实 验 结 果 。每个算例都 有不 同 的配合距 离 值 ， 但 任 何算例都 不 会 更改原 始 模型配合。8. 计 算最后一 个配合距 离 为1.0 英 寸 的运动算例， 查 看 扳 手 合紧 。81运动算例82运动算例8工程图和出详图该章节包括以下主题：•自定义绘图标准•材料明细表(BOM)•局部定位•工程图的打印选项•工程图纸中的标题块•最常用的已更名为样式•格式涂刷器•草图槽口出详图•一般自定义绘图标准详图文件属性包括尺寸规格、注解以及表格。绘图标准包括一套可用于多张工程图的详图文件属性。您现在可以创建和自定义工程图文件的绘图标准。您可以：• 将绘图标准保存成文件并库存，然后发送给其他人。• 从已保存的标准文件中输入绘图标准。• 将自定义标准设定保存到工程图模板。• 重命名、复制或删除自定义标准。通过单击选项（标准工具栏）然后选择文档属性，可以创建自定义绘图标准。文件属性的自定义设置包括：• 基本详图和总绘图标准• 每个详图类...
