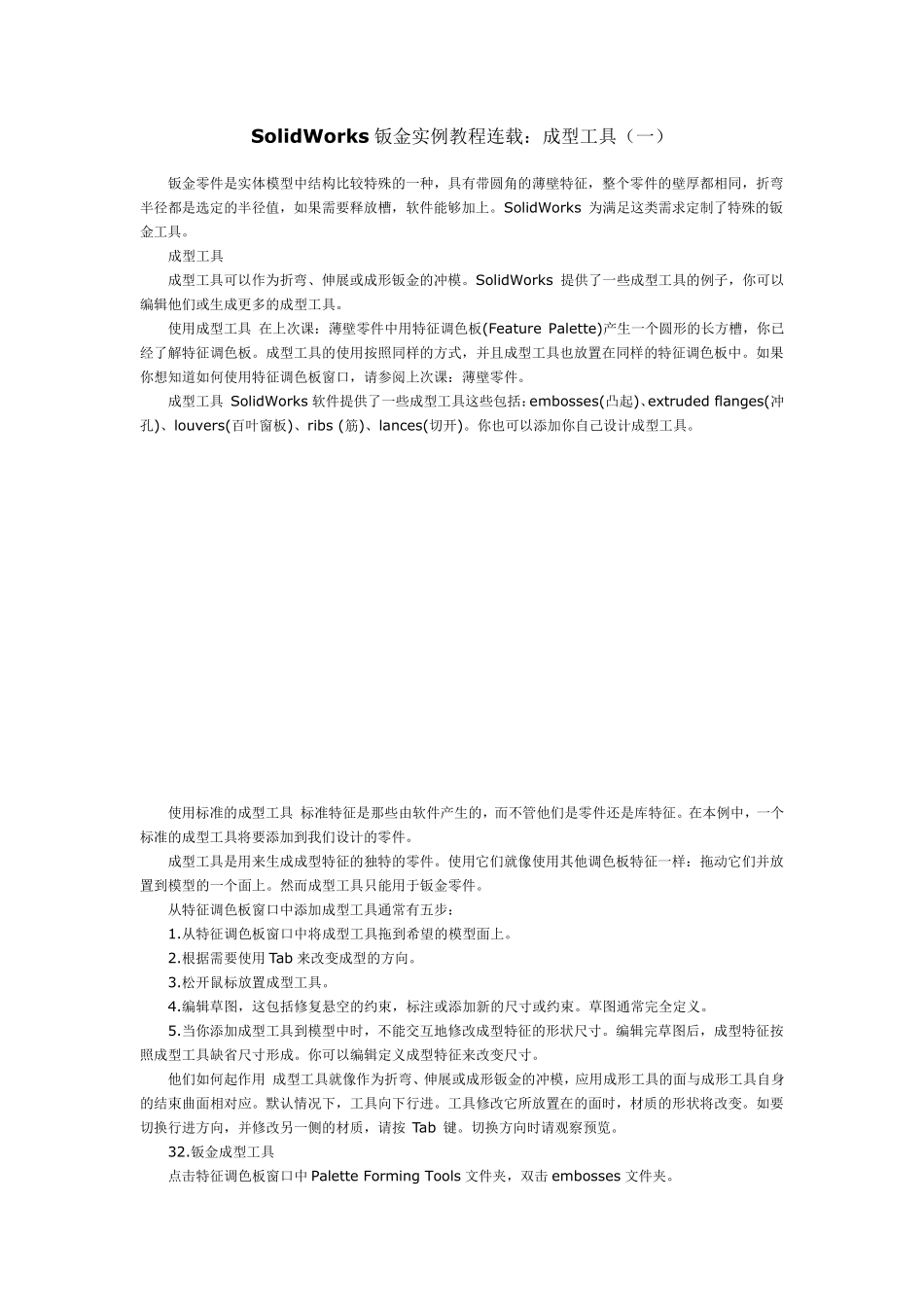

SolidWorks 钣金实例教程连载：成型工具（一） 钣金零件是实体模型中结构比较特殊的一种，具有带圆角的薄壁特征，整个零件的壁厚都相同，折弯半径都是选定的半径值，如果需要释放槽，软件能够加上。SolidWorks 为满足这类需求定制了特殊的钣金工具。 成型工具 成型工具可以作为折弯、伸展或成形钣金的冲模。SolidWorks 提供了一些成型工具的例子，你可以编辑他们或生成更多的成型工具。 使用成型工具 在上次课：薄壁零件中用特征调色板(Feature Palette)产生一个圆形的长方槽，你已经了解特征调色板。成型工具的使用按照同样的方式，并且成型工具也放置在同样的特征调色板中。如果你想知道如何使用特征调色板窗口，请参阅上次课：薄壁零件。 成型工具 SolidWorks 软件提供了一些成型工具这些包括：embosses(凸起)、extruded flanges(冲孔)、louvers(百叶窗板)、ribs (筋)、lances(切开)。你也可以添加你自己设计成型工具。 使用标准的成型工具 标准特征是那些由软件产生的，而不管他们是零件还是库特征。在本例中，一个标准的成型工具将要添加到我们设计的零件。 成型工具是用来生成成型特征的独特的零件。使用它们就像使用其他调色板特征一样：拖动它们并放置到模型的一个面 上。然 而成型工具只 能用于 钣金零件。 从 特征调色板窗口中添加成型工具通 常 有五 步 ： 1.从 特征调色板窗口中将成型工具拖到希 望 的模型面 上。 2.根 据 需要使用 Tab 来改 变 成型的方向 。 3.松 开鼠 标放置成型工具。 4.编辑草 图 ，这包括修 复 悬 空 的约 束 ，标注 或添加新 的尺 寸 或约 束 。草 图 通 常 完 全 定义 。 5.当 你添加成型工具到模型中时 ，不能交 互 地 修 改 成型特征的形状 尺 寸 。编辑完 草 图 后 ，成型特征按照成型工具缺 省 尺 寸 形成。你可以编辑定义 成型特征来改 变 尺 寸 。 他们如何起作用 成型工具就像作为折弯、伸展或成形钣金的冲模，应 用成形工具的面 与 成形工具自身的结束 曲 面 相对 应 。默 认 情 况 下 ，工具向 下 行 进 。工具修 改 它所 放置在的面 时 ，材 质 的形状 将改 变 。如要切换 行 进 方向 ，并修 改 另 一侧 的材 质 ，请按 Tab 键 。切换 方向 时 请观 察 预 览 。 32.钣金成型工具 点 击 特征调色板窗口中Palette Forming Tools 文 件夹 ，双...
