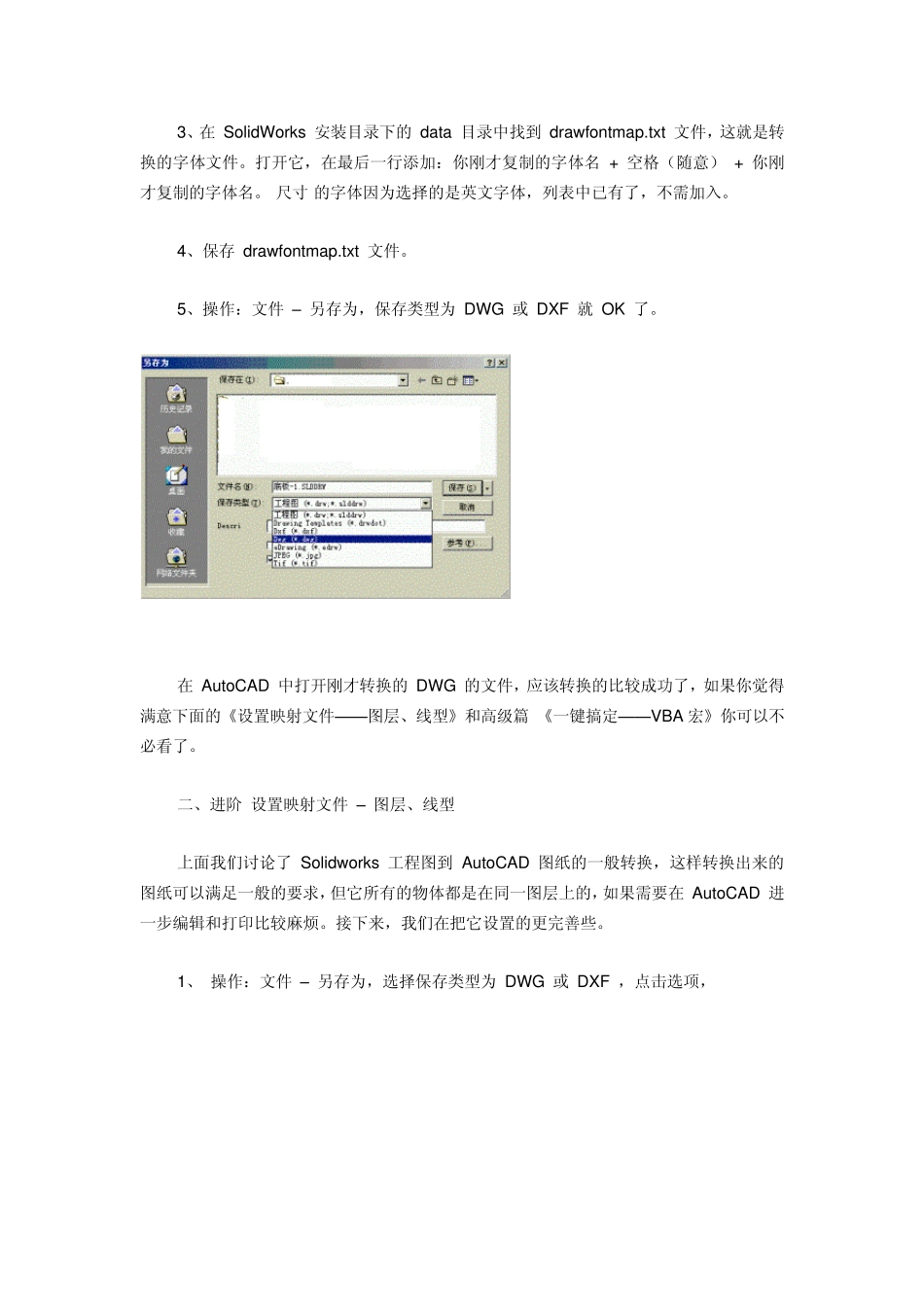

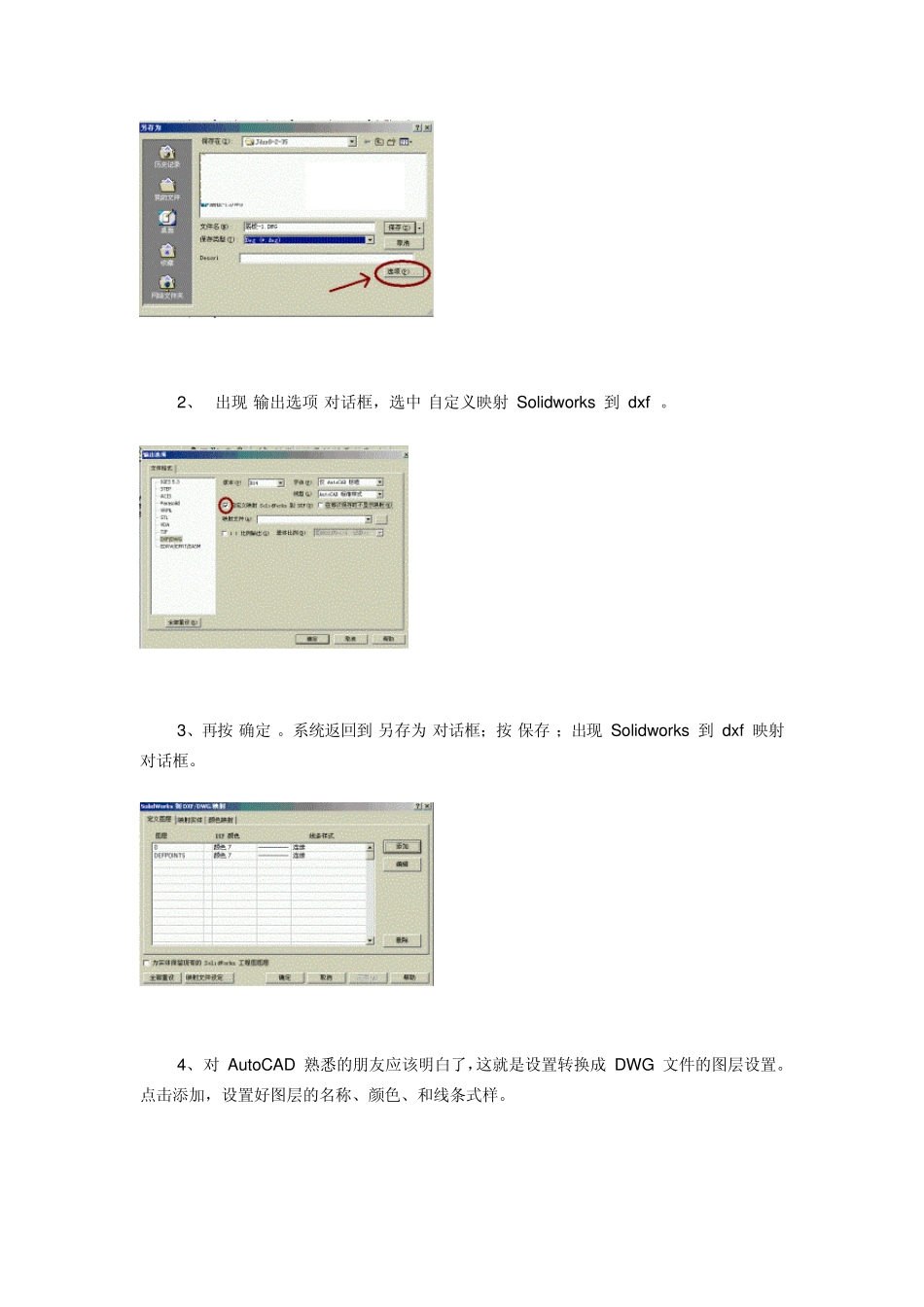

Solidw orks 工程图转CAD 图纸全攻略 Solidw orks 工程图转化成CAD 的DWG 格式图，而且转换的 DWG 在 AutoCAD 打开时不需更改，图层和颜色都可一丝不差 。 一、Solidw orks 工程图转CAD 图一般转换 1、 打开需转换的 Solidw orks 工程图，先查看和设置一下它的字体，打开菜单：工具 – 选项 – 文件属性 – 注解字体，右面列出的各注解的列表，如点击右面的―注释 – 零件序号‖，显示的是你图纸―注释‖和―零件序号‖的字体的设置。如图 2、把注释、零件序号、尺寸、细节、截面等全部设定好。 字体：―尺寸‖的字体应设置为英文字体，如― Times New Roman ‖、― Arial ‖等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是―仿宋 _GB2312 ‖。（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。最简单的办法是用鼠标右键的―复制‖。（注意：字体用得越少越好，不然转换时易出错） 字体样式：常规 高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。 3、在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。―尺寸‖的字体因为选择的是英文字体，列表中已有了，不需加入。 4、保存 drawfontmap.txt 文件。 5、操作：文件 – 另存为，保存类型为 DWG 或 DXF 就 OK 了。 在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件— — 图层、线型》和高级篇 《一键搞定— — VBA 宏》你可以不必看了。 二、进阶 设置映射文件 – 图层、线型 上面我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在 AutoCAD 进一步编辑和打印比较麻烦。接下来，我们在把它设置的更完善些。 1、 操作：文件 – 另存为，选择保存类型为 DWG 或 DXF ，点击选项， 2、 出现―输出选项‖对话框，选中―自定义映射 Solidworks 到 dx f ‖。 3、再按―确定‖。系统返回到―另存为‖对话框；按―保存‖；出现 Solidworks 到 dxf 映射对话框。 4、 对 AutoCAD...
