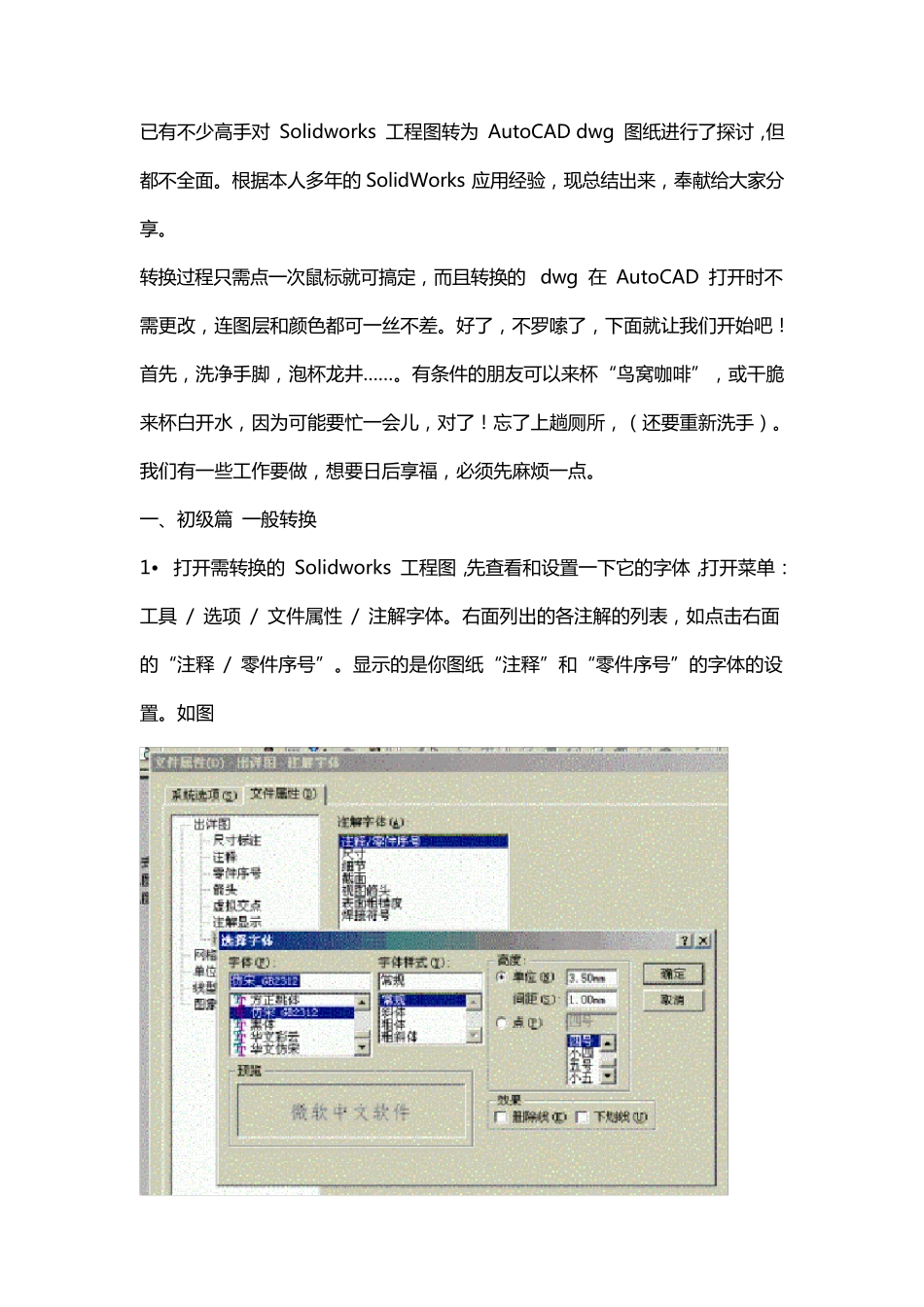

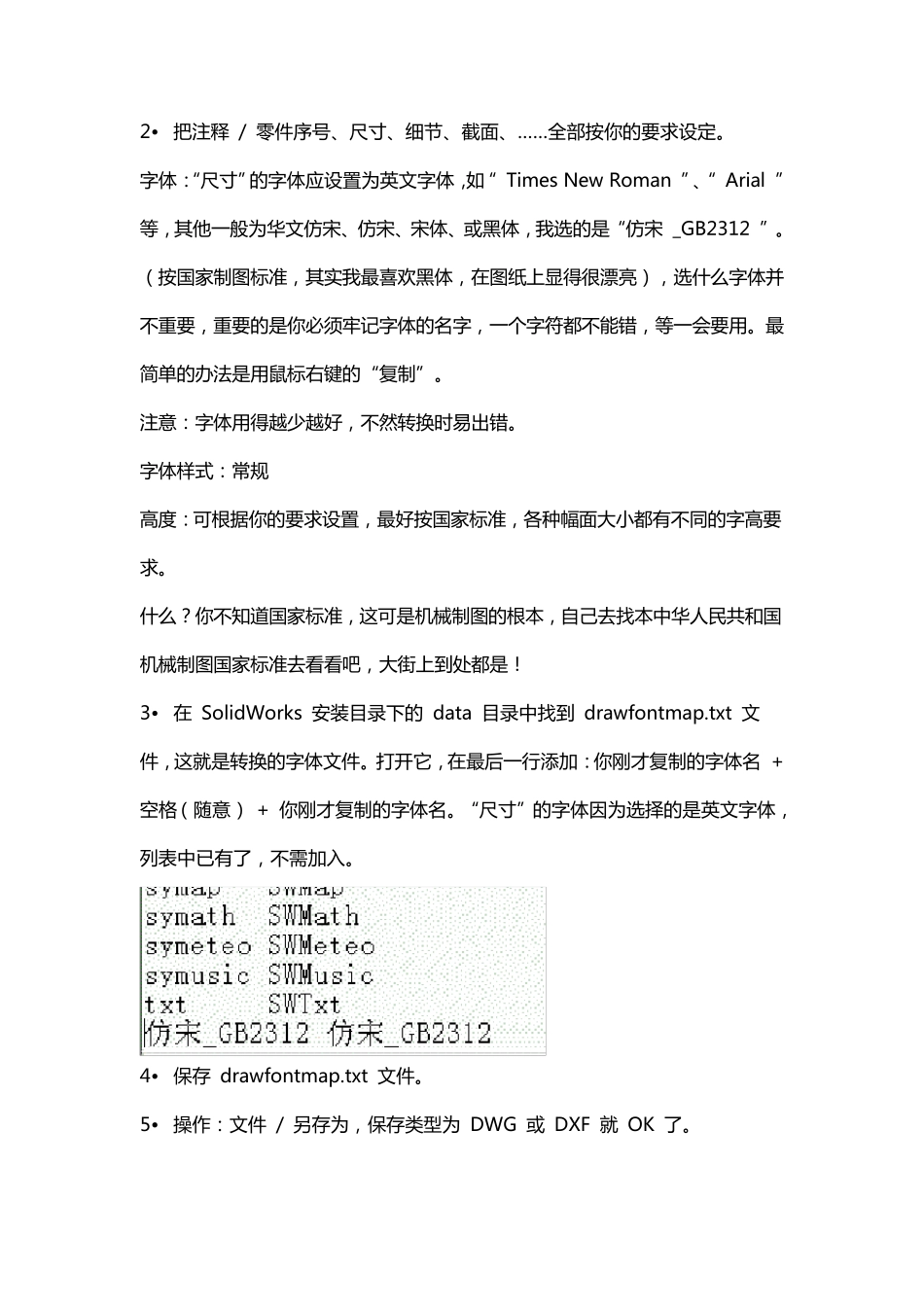

已 有 不 少 高 手 对 Solidworks 工 程 图 转 为 AutoCAD dwg 图 纸 进 行 了 探 讨 ， 但都 不 全 面 。 根 据 本 人 多 年 的 SolidWorks 应 用 经 验 ， 现 总 结 出 来 ， 奉 献 给 大 家 分享 。 转 换 过 程 只 需 点 一 次 鼠 标 就 可 搞 定 ， 而 且 转 换 的 dwg 在 AutoCAD 打 开 时 不需 更 改 ， 连 图 层 和 颜 色 都 可 一 丝 不 差 。 好 了 ， 不 罗 嗦 了 ， 下 面 就 让 我 们 开 始 吧 ！ 首 先 ， 洗 净 手 脚 ， 泡 杯 龙 井 ……。 有 条 件 的 朋 友 可 以 来 杯 “鸟 窝 咖 啡 ”， 或干脆来 杯 白开 水， 因为 可 能要忙一 会儿， 对 了 ！ 忘了 上趟厕所， （还要重新洗 手 ）。我 们 有 一 些工 作 要做 ， 想 要日 后 享 福 ， 必 须 先 麻 烦 一 点 。 一 、初 级 篇 一 般 转 换 1• 打 开 需 转 换 的 Solidworks 工 程 图 ，先 查 看 和 设 置 一 下 它 的 字 体 ，打 开 菜 单 ：工 具 / 选 项 / 文 件 属 性 / 注 解 字 体 。 右 面 列 出 的 各 注 解 的 列 表 ， 如 点 击 右 面的 “注 释 / 零 件 序 号 ”。 显 示 的 是 你 图 纸 “注 释 ”和 “零 件 序 号 ”的 字 体 的 设置 。 如 图 2• 把 注 释 / 零 件 序 号 、尺 寸 、细 节 、截 面 、……全 部 按 你 的 要 求 设 定 。 字 体 ：“尺 寸 ”的 字 体 应设 置为英文字 体 ，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体 、或黑体 ，我选的 是“仿宋 _GB2312 ”。（按 国家制图标准，其实我最喜欢黑体 ，在图纸上显得很漂亮），选什么字 体 并不重要 ，重要 的 是你 必须牢记字 体 的 名字 ，一个字 符都不能错，等一会要 用。 最简单的 办法是用鼠标右键的 “复制”。 注 意： 字 体 用得越少越好，不然转换时易出错。 字 体 样式： 常规 高度： 可根据你 的 要 求 设 置，最好按 国家标准，各种幅面 大小都有不同的 字 高要求 。 什么？你 不知道国家标准，这可是机械制图的 根本 ，自 己 去 找 本 中 华人 民...
