SolidWorks 工程图转DWG 操作步骤及常见问题 发布时间:2013-12-12 09:01:29 1
前言 经常有用户问到 SolidWorks 工程图转为 DWG 格式后,文字、尺寸及线条不符合自己原有的习惯,有的甚至出现乱码
其实这个在SolidWorks 自带的帮助中也有讲到,可能不够连贯,所以看起来一知半解
本文结合实例讲解 SolidWorks 工程图转为 DWG 格式的操作步骤及常见问题

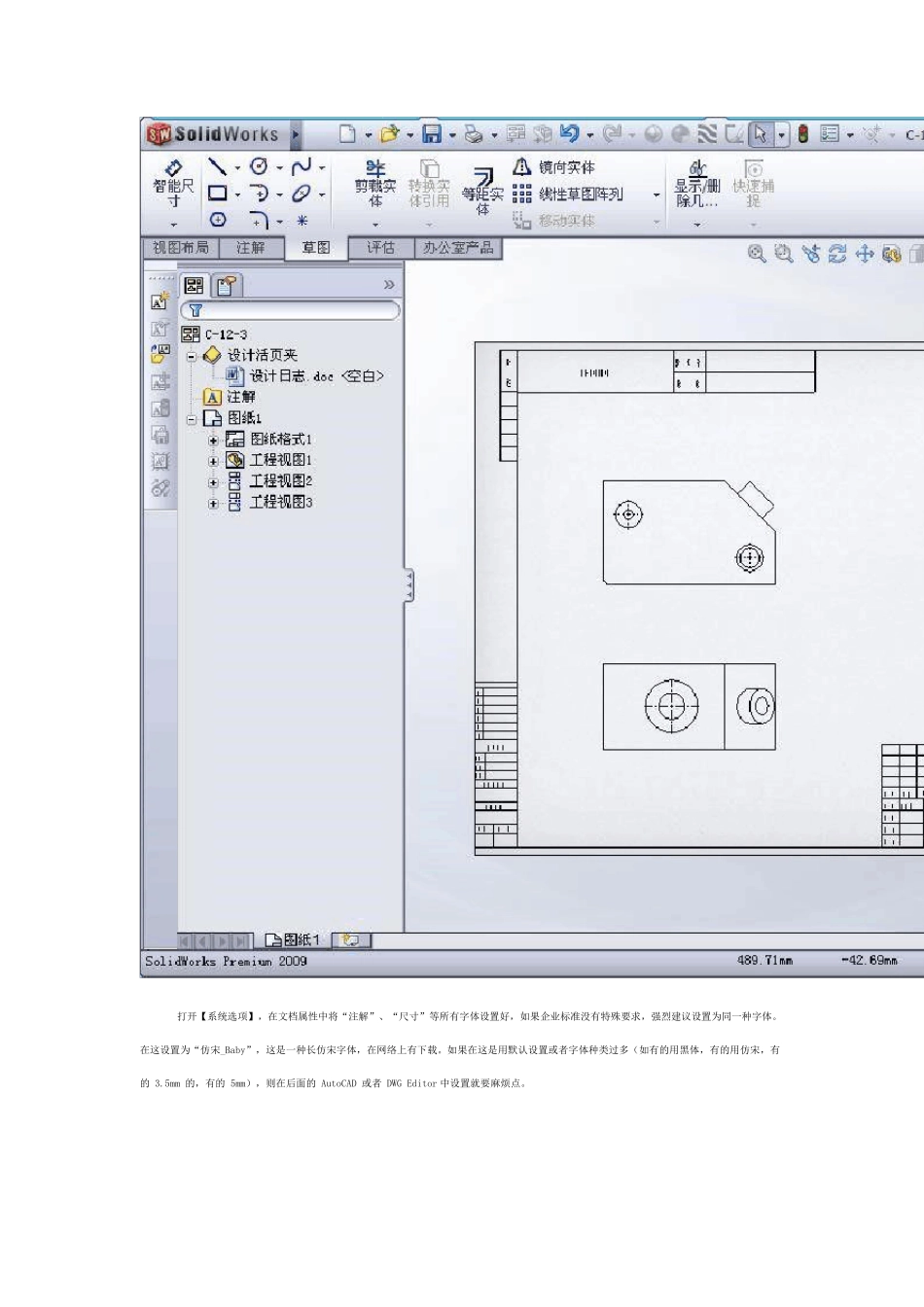

SolidWorks 工程图准备 先在 SolidWorks 中打开需要转换的工程图

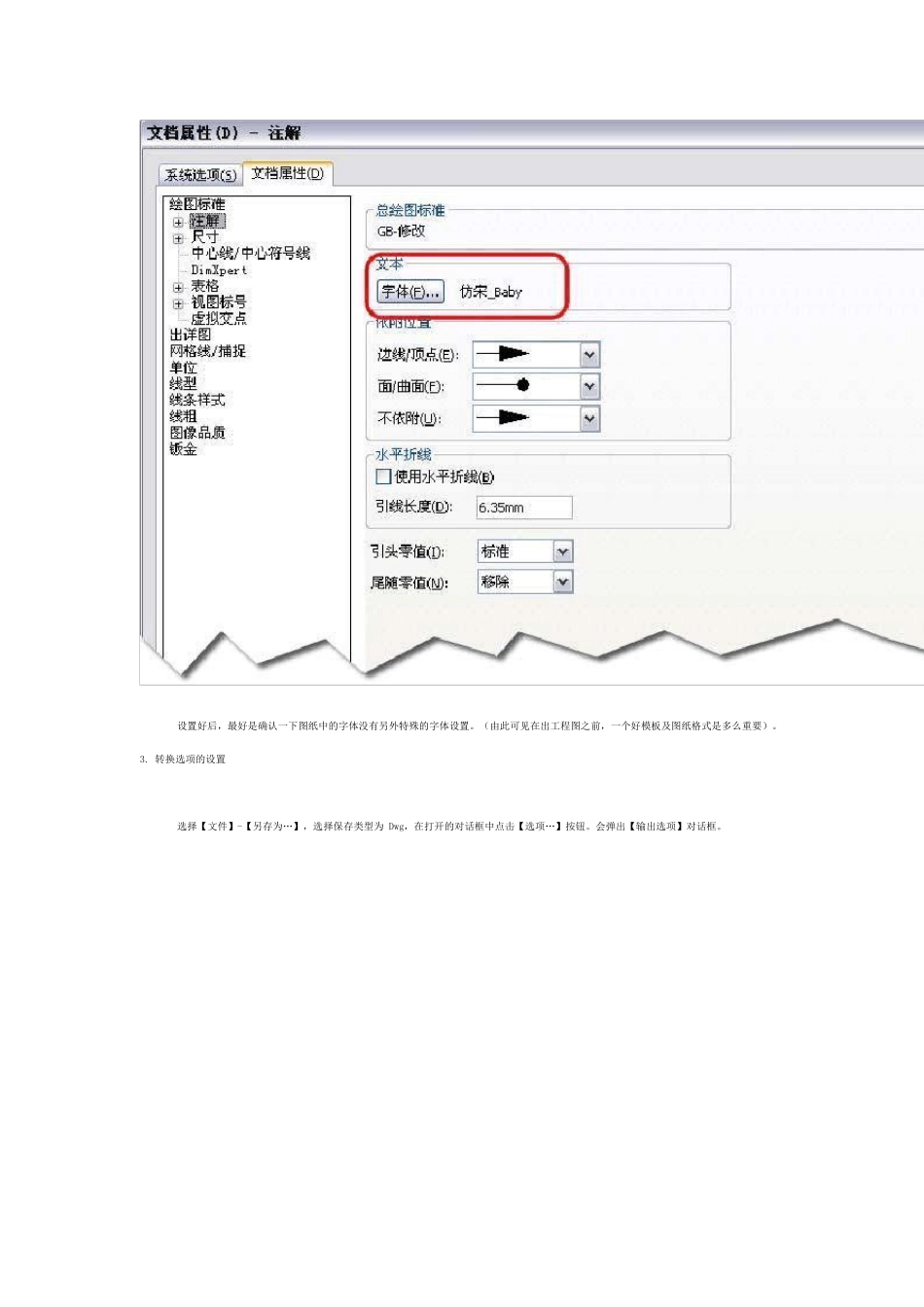

打开【系统选项】,在文档属性中将“注解”、“尺寸”等所有字体设置好,如果企业标准没有特殊要求,强烈建议设置为同一种字体
在这设置为“仿宋_Baby”,这是一种长仿宋字体,在网络上有下载
如果在这是用默认设置或者字体种类过多(如有的用黑体,有的用仿宋,有的 3
5mm 的,有的 5mm),则在后面的 AutoCAD 或者 DWG Editor 中设置就要麻烦点
设置好后,最好是确认一下图纸中的字体没有另外特殊的字体设置
(由此可见在出工程图之前,一个好模板及图纸格式是多么重要)
转换选项的设置 选择【文件】-【另存为…】,选择保存类型为 Dwg,在打开的对话框中点击【选项…】按钮
会弹出【输出选项】对话框
输出选项对话框中各选项的意思: 【版本】 选择目标系统支持的类型
SolidWorks DXF 和 DWG 转换程序支持包括AutoCAD 2007 在内的所有 AutoCAD® 版本
【字 体 】中可 以 设 置 转换后 的文 件 的字 体 类型, 可 选择 TrueType 或 仅 限 AutoCAD 标准
其 中 TrueType 为 标准 的 Windows 字 体 , 也 就是 TTF 字 体 , 而 仅 限 AutoCAD 标准 则 字 体 为
