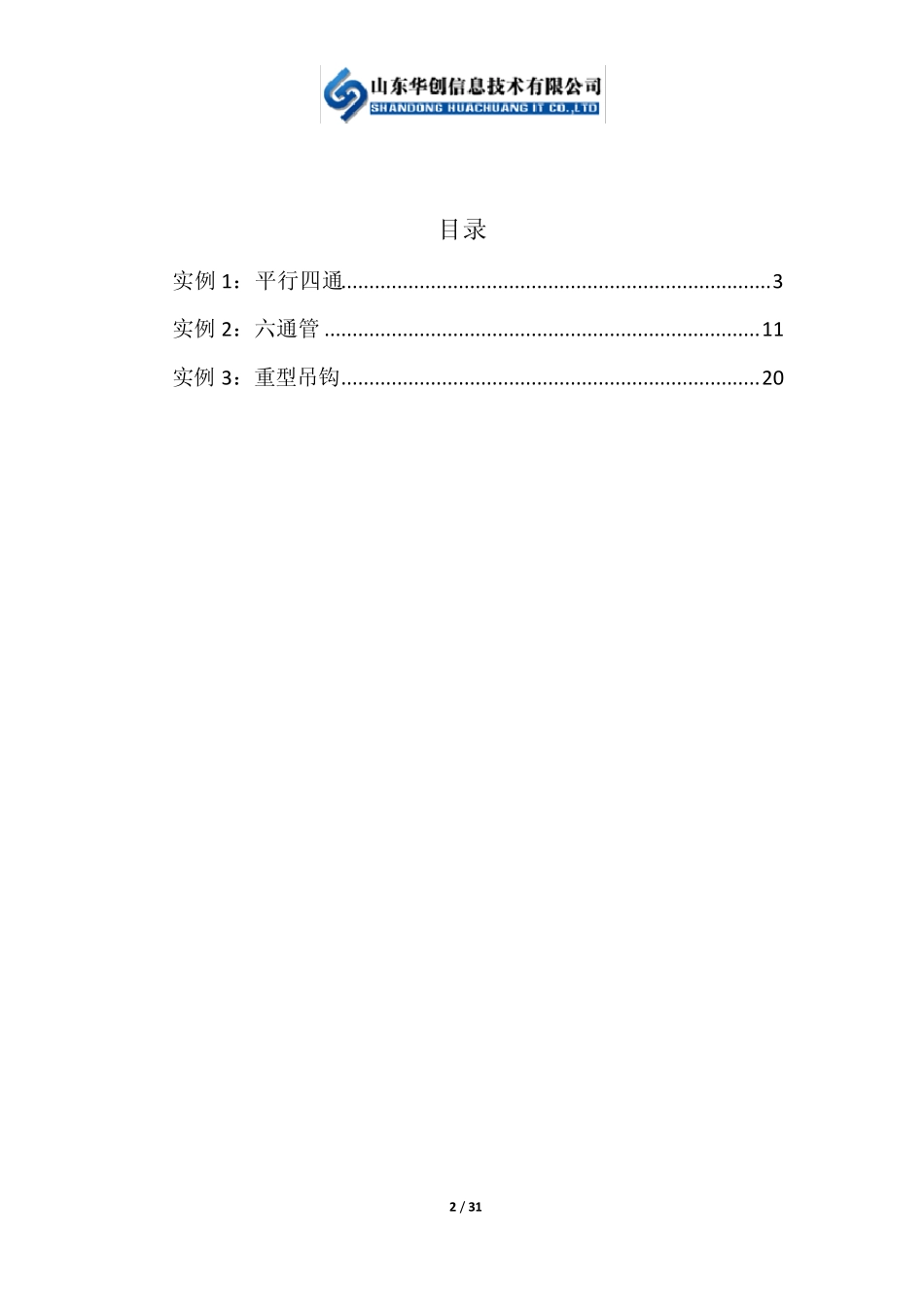

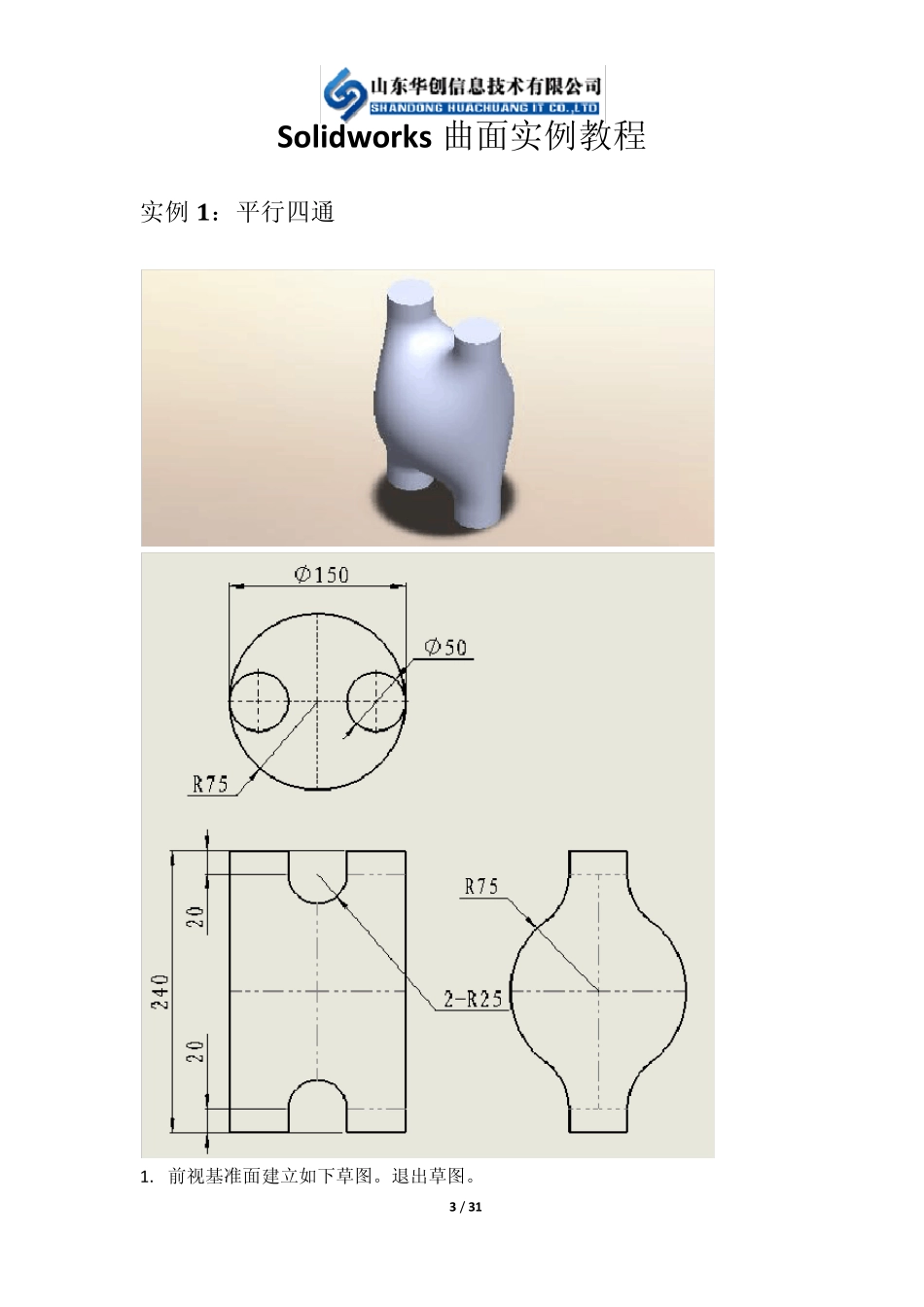

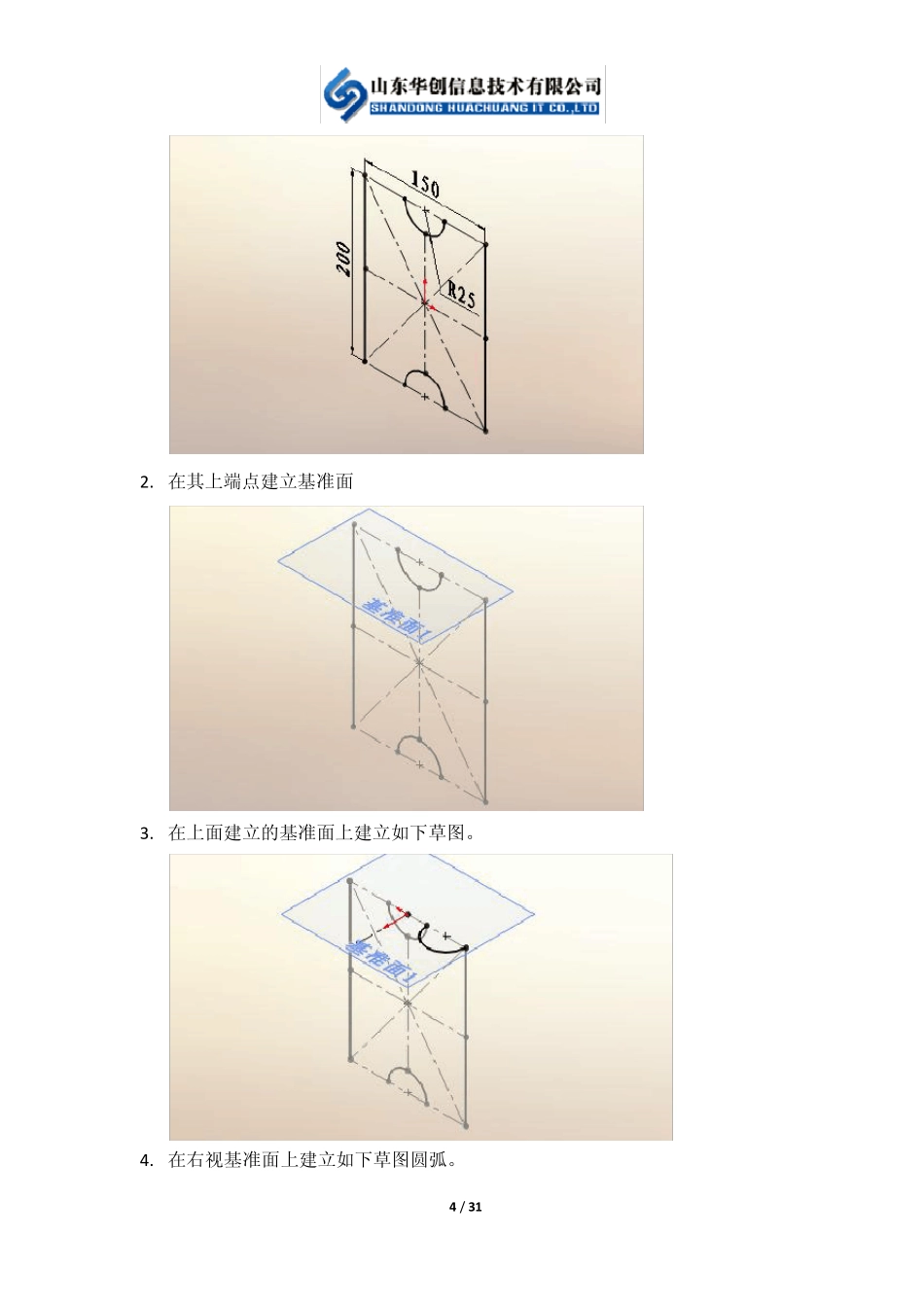

2 / 3 1 目录 实例 1：平行四通............................................................................. 3 实例 2：六通管 .............................................................................. 11 实例 3：重型吊钩........................................................................... 20 3 / 31 Solidw orks 曲面实例教程 实例1 ：平行四通 1. 前视基准面建立如下草图。退出草图。 4 / 31 2. 在其上端点建立基准面 3. 在上面建立的基准面上建立如下草图。 4. 在右视基准面上建立如下草图圆弧。 5 / 31 5. 在上视基准面上建立如下草图圆弧 6. 对步骤3 的草图，深度20m m ，如下图. 7. 前视基准面上建立草图，转化引用其中的一段圆弧，如下图。 6 / 31 然后，深度20m m ，效果如下图。 8. 重复上面的相似步骤，分别，深度20m m ，形成如下的 3 个曲面。 7 / 31 9. ，将上面形成的空间闭合边界用曲面填充满。 10. 展开设计树上的曲面文件夹，将下图中的几个工具曲面删除。 依次选中前后相连的5 条边线 确 保 填充面与 初始面（蓝面）相切 做 这 几 个 面的目 的就 是 为 了形成与 面相 切或 曲率 相 等 的条件，用完后就可以删除了 8 / 31 11. 镜像完成的曲面实体。连续 3 次镜像，效果分别如下。 9 / 31 12. 用，把上下四个口封堵住。 13. 缝合曲面。选中曲面文件夹下所有的曲面，进行缝合。 14. 最终效果如下图。 2 个半圆弧组成一个闭合区域 若缝合后的曲面形成封闭的空间腔体，软件会自动填充，形成实体 10 / 31 11 / 31 实例2 ：六通管 1. 在某个默认基准面上，建立Φ60m m 的圆，然后等距50m m ，拉伸曲面，如下图。 2. 在三个默认基准面上依次重复上面的操作，最后形成如下的模型。 管段开始处距草图平面50m m 管段长度 100m m 12 / 31 3. 在三个默认基准面上依次建立如下的草图。 4. 分割管壁面。 草图线穿过管壁，以便分割管壁面 13 / 31 5. 重复步骤3、4，对 6 个管段进行分割，完成结果如下。 6. 新开一个 3D 草图，用样条曲线，连接下图中两点，之后添加几何关系。 相切 14 / 31 依照上面的做法，最终完成下面的空间线条。 7. 分别选择 3D 草图中的部分线段，拉伸曲面，形成下面的3 个蓝色面 15 / 31 8. 选择3D 草图中心封闭轮廓...
