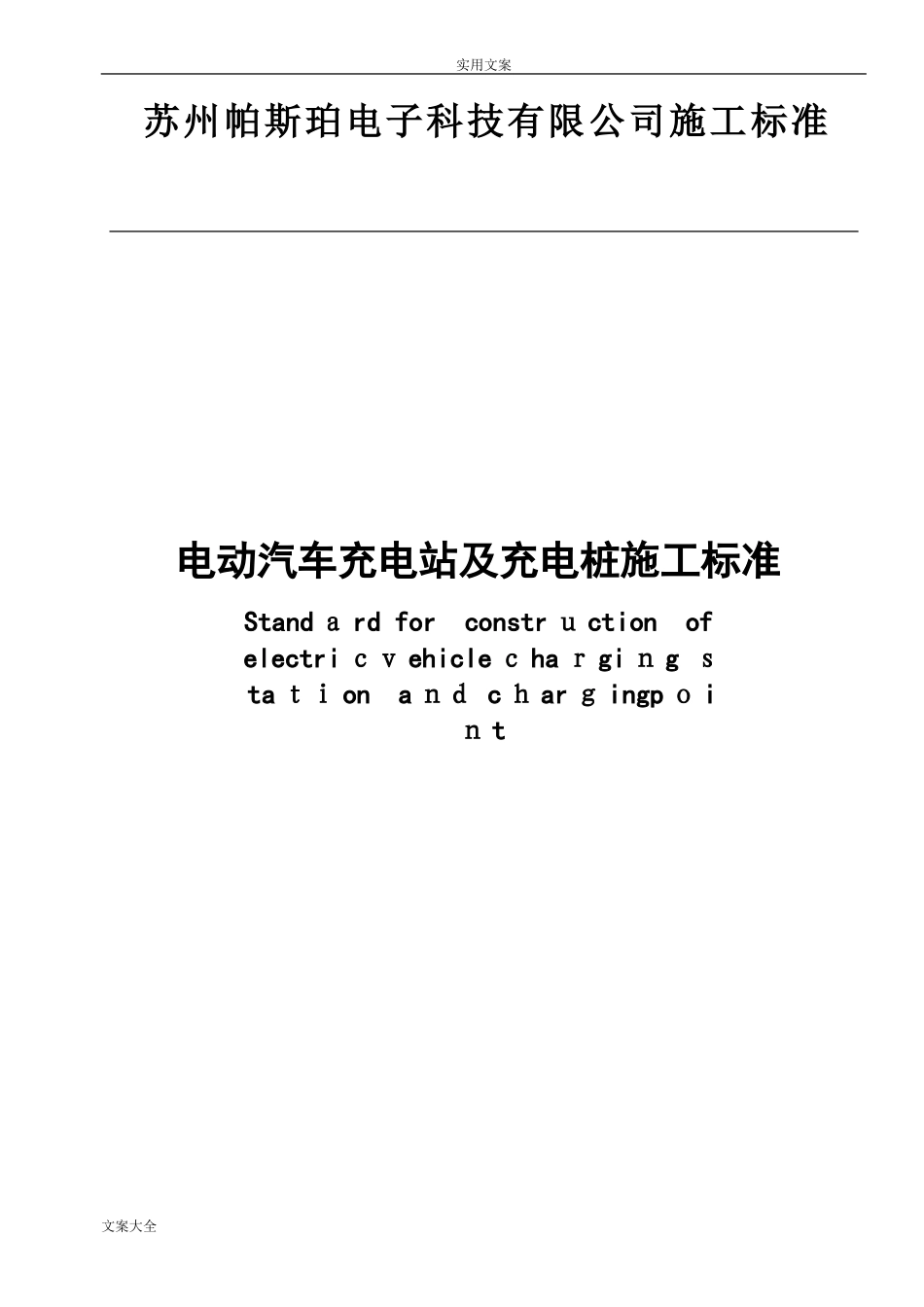

实用文案苏州帕斯珀电子科技有限公司施工标准电动汽车充电站及充电桩施工标准Standａrdforconstrｕctionofelectriｃｖehicleｃhaｒgiｎgｓtaｔｉonaｎｄcｈarｇingpｏiｎt文案大全实用文案２018-02-02编制ﻩ201８-02－实施苏州帕斯珀电子科技有限公司发ﻩ布文案大全实用文案目次文案大全实用文案前言1范围2标准引用文件3名词术语4总则5充电站和充电桩的组成和功能5.1充电站的组成和功能5.2充电桩的组成和功能5充电站的规模和类型5.1充电站规模5.2充电站类型5.3充电机配置5.4公共充电站的设置6充电站选址和充电桩设置6.1充电站选址6.2充电桩设置6.3充电站布置6.4充电机和充电桩技术要求7负荷等级与供电电源7.1负荷及负荷等级7.3供电电源要求8充电站和充电桩配电系统8.1主要电气设备的选择8.2充电站配电系统8.3充电桩配电系统8.4配电线路及敷设9电能质量的要求文案大全实用文案9.1电压偏差要求10电气照明10.1照度标准10.2照明光源10.3照明种类11防雷与接地11.1一般要求11.2接地要求12电气测量和计量12.1一般要求12.2表计的设置13充电站安全防护13.1消防及安全13.2噪音限值13.3标志标识14对其他专业的设计要求14.1土建专业14.2通风专业文案大全实用文案前言为贯彻落实国家节能环保政策,促进电动汽车推广应用,延伸供电服务价值链，指导和规范电动汽车配套充电设施建设,特制定本标准。本标准是由苏州帕斯珀电子科技有限公司制定。最终解释权归公司所有;文案大全实用文案电动汽车充电站及充电桩施工标准1范围本标准规定了电动汽车充电站、充电桩在施工时应遵循的基本原则和主要技术要求。本标准仅适用于苏州帕斯珀电子科技有限公司及子公司等各有关单位电动汽车充电站、充电桩施工与改造２规范性引用文件下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准,凡是不注日期的引用文件,其最新版本适用于本标准。GB5005２－20０9供配电系统设计规范GＢ5０0５3ﻩ10ｋV及以下变电所设计规范GB50０54低压配电设计规范GB12325－20０8电能质量供电电压允许偏差GB/T14５49电能质量公用电网谐波GB５021７-２0０8电力工程电缆设计规范GB5022９-200６火力发电厂与变电站设计防火规范GB5０0１6－200６建筑设计防火规范ＧＢ5０058爆炸和火灾危险环境场所电力装置设计规范ＧＢ５00５７建筑物防雷设计规范(2000年版）GB500３4-２00４建筑照明设计标准GB501５6-2０06汽车加油加气站设计与施工规范GB50289城市工程管线综合规划规范GB30９６－２00８声环境质量标准DＬ/T６21交流电气装置的接地DL50２7电力设备典型消防规程３名词术语文案大全实用文案3.1电动汽车eleｃｔrｉｃvehiclｅ（EＶ）用于在道路上使用，由电动机驱动的汽车，电动机的动力电源源于可充电电池或其他易携带能量存储的设备。不包括室内电动车、有轨及无轨电车和工业载重电动车等车辆。３.2充电charg从外部电源供给蓄电池直流电,将电能以化学能的方式贮存的过程。3.3充电站EVchaｒgingstaｔｉon具有特定控制功能和通信功能，将直流电能量传送到电动汽车的设施总称。3.4直流充电桩DＣｃhargingpｏint固定安装在电动汽车外、与交流电网连接，为电动汽车动力电池提供小功率直流电源的供电装置。３.5交流充电桩ＡCｃhargｉngpoint固定安装在电动汽车外、与交流电网连接，为电动汽车车载充电机提供交流电源的供电装置。3.6充电桩charginｇｐoint直流充电桩与交流充电桩的统称。３.7充电机效率chargingｅfｆiｃieｎcy充电机的直流输出功率与交流输入有功功率之比。3.８充电区chａrｇingarea充电站内为电动汽车进行充电的停车区域。3.9配电站diｓｔribｕtioｎstａｔｉoｎ在中低压配电网中,用于接受并分配电力、并将10（20）ｋV变换为3８0V电压的供电设施的总称。电力系统的电流和电压中非正弦周期分量所含的频率为基波频率整数倍的正弦周期分量。4总则4.0.１充电站及充电桩的规划设计必须贯彻执行国家有关法律、法规、技术标准和节能环保政策，做到安全可靠、经济合理、使用便利。４.0.2充电站及充电桩的规划设计应立足电动汽车产业的技术现状,同时兼顾未...
