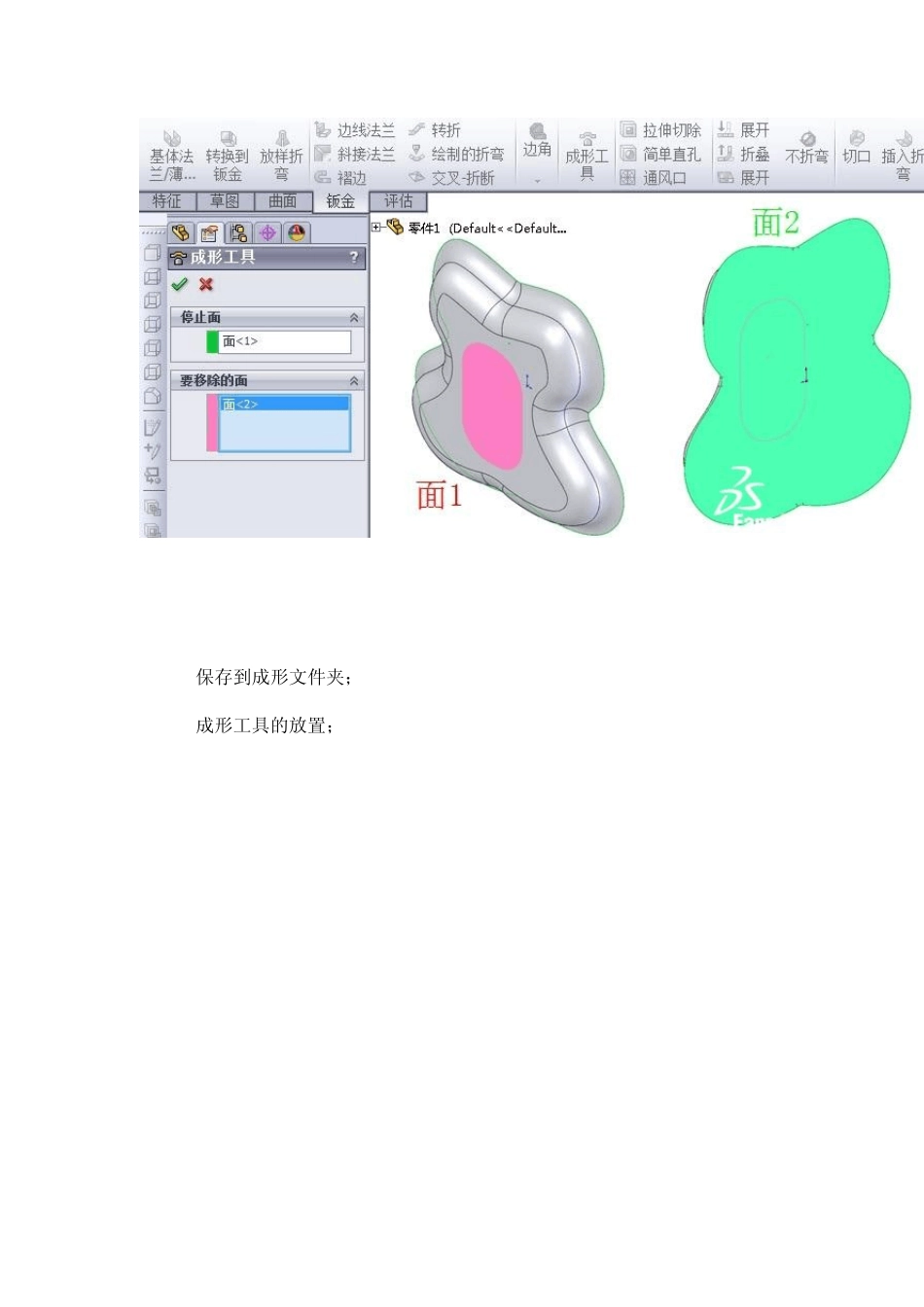

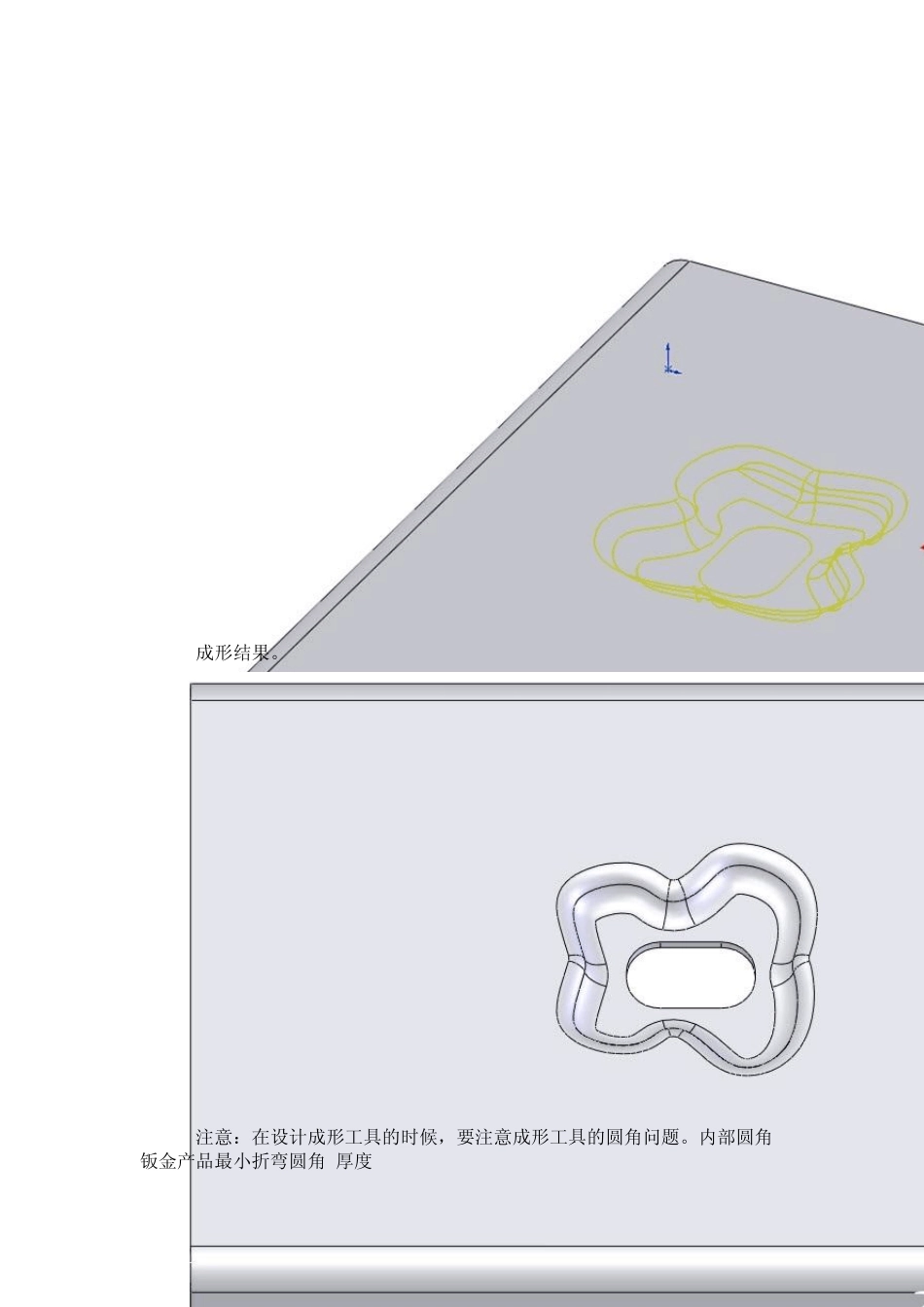

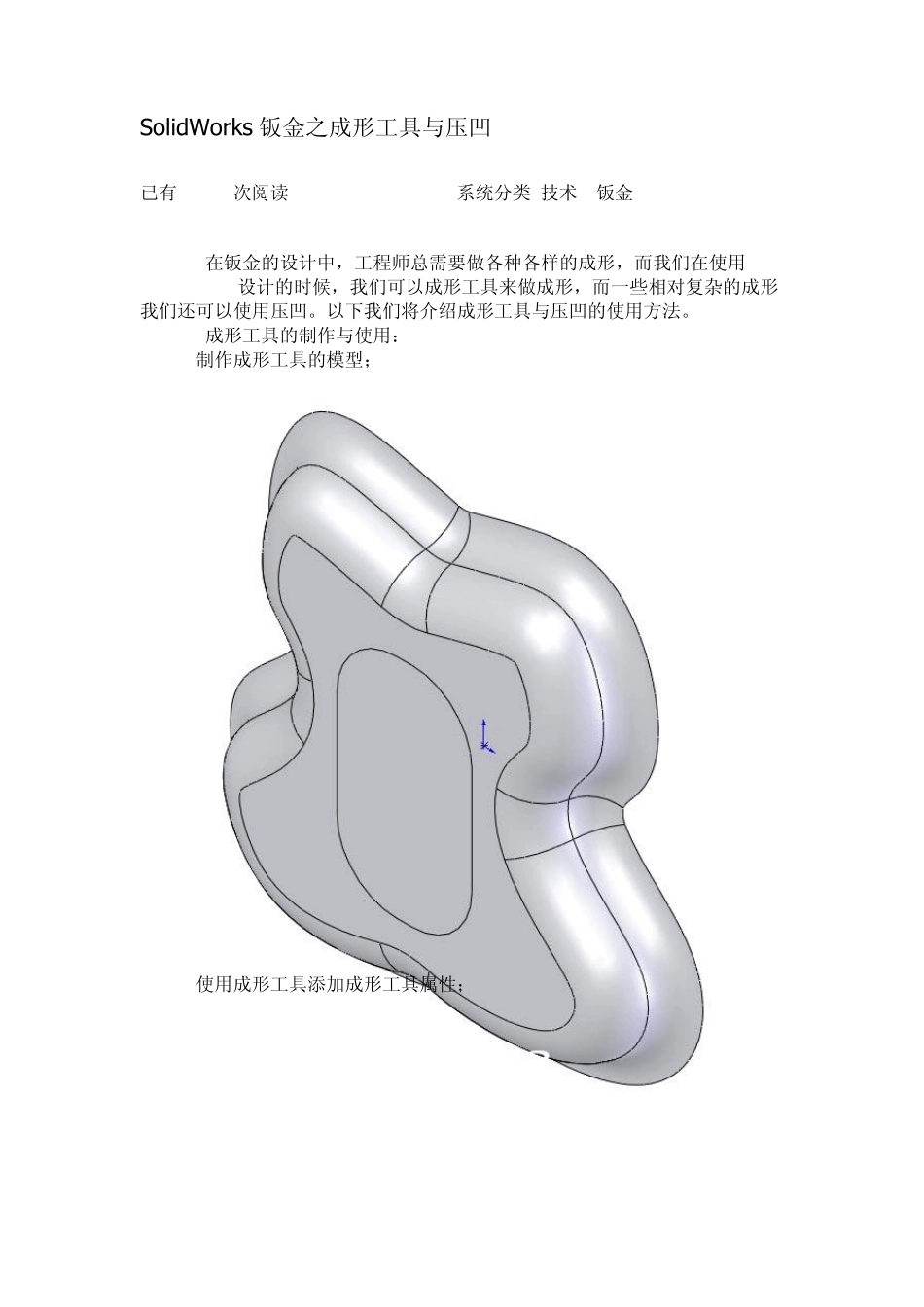

SolidWorks 钣金之成形工具与压凹 已有 1483 次阅读 2011-11-2 10:35 |系统分类:技术| 钣金, SolidWorks ICT---Ray 在钣金的设计中，工程师总需要做各种各样的成形，而我们在使用SolidWorks设计的时候，我们可以成形工具来做成形，而一些相对复杂的成形我们还可以使用压凹。以下我们将介绍成形工具与压凹的使用方法。 成形工具的制作与使用： 1. 制作成形工具的模型； 2. 使用成形工具添加成形工具属性； 3. 保存到成形文件夹； 4. 成形工具的放置； 5. 成形结果。 注意：在设计成形工具的时候，要注意成形工具的圆角问题。内部圆角>钣金产品最小折弯圆角+厚度 压凹的使用： 1. 打开产品文件； 1） 2） 2. 生成压凹的实体，这个实体与成形工具的意义一样，可以是输入的实体； 3. 点击插入—特征—压凹，按图片选择并选择完成。 注意：在使用压凹的时候不存在圆角问题，但是为了符合实际的钣金设计，在压凹工具需要加圆角的部分要添加圆角。
