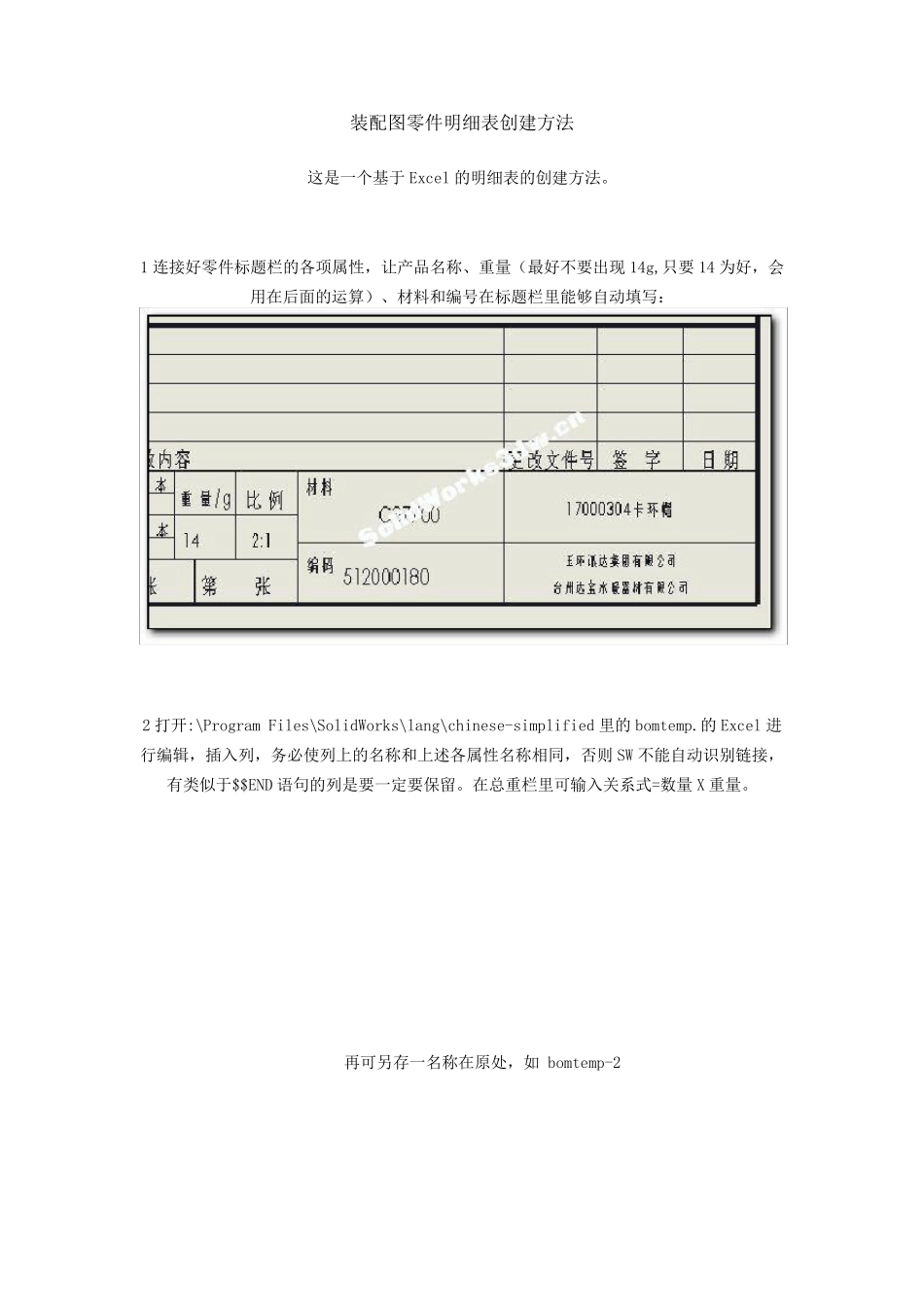

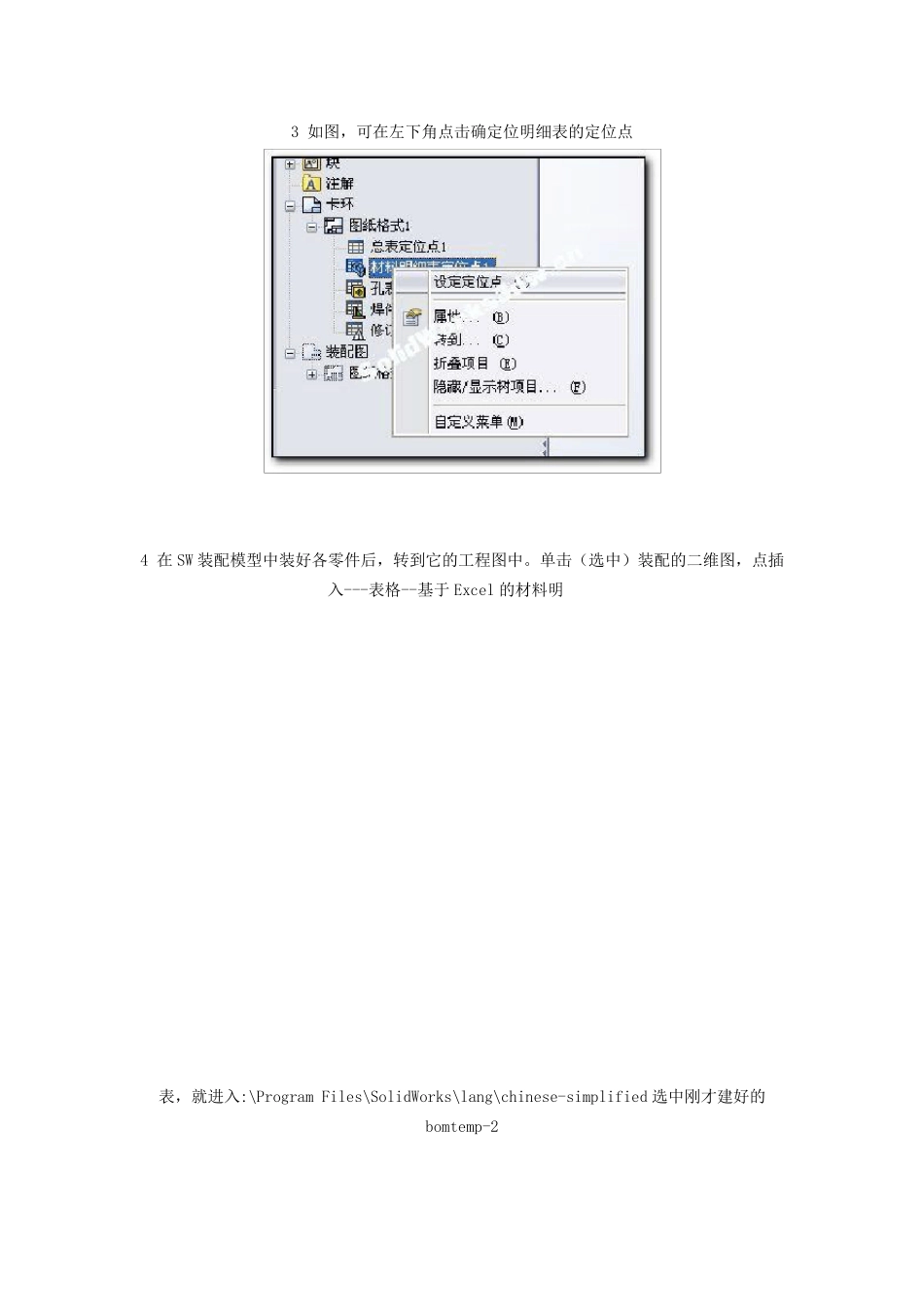

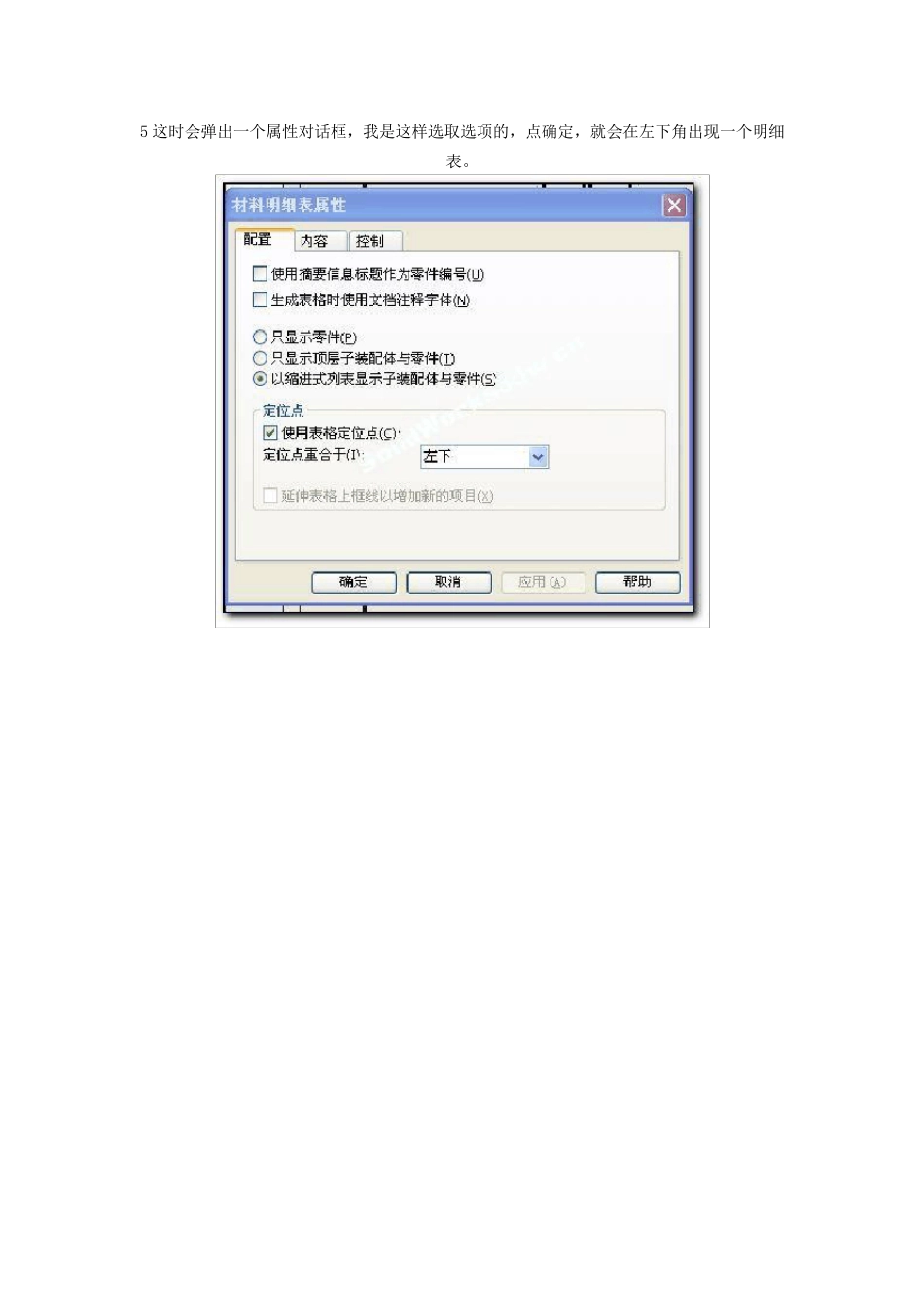

装配图零件明细表创建方法 这是一个基于Excel 的明细表的创建方法。 1 连接好零件标题栏的各项属性，让产品名称、重量（最好不要出现 14g,只要 14 为好，会用在后面的运算）、材料和编号在标题栏里能够自动填写： 2 打开:\Program Files\SolidWorks\lang\chinese-simplified 里的bomtemp.的Excel 进行编辑，插入列，务必使列上的名称和上述各属性名称相同，否则 SW 不能自动识别链接，有类似于$$END 语句的列是要一定要保留。在总重栏里可输入关系式=数量 X 重量。 再可另存一名称在原处，如 bomtemp-2 3 如图，可在左下角点击确定位明细表的定位点 4 在SW 装配模型中装好各零件后，转到它的工程图中。单击（选中）装配的二维图，点插入---表格--基于 Excel 的材料明 表，就进入:\Program Files\SolidWorks\lang\chinese-simplified 选中刚才建好的bomtemp-2 5 这时会弹出一个属性对话框，我是这样选取选项的，点确定，就会在左下角出现一个明细表。 这时可能会出现宽度不如意，只能返回EXCEL 反复地调试，直到满意为止。 6 如下图，点编辑后，再在空处单击（确定），总重栏会出现相对应的重量。 7 双击表格，在填写相应的备注栏。完成后可多敲击回车键（我是这么傻傻做 D），再在空白处单击，退出表格，即可。 Solidw orks 创建工程图模板及材料明细表模板技巧 为了快速出图和快速出材料明细表和汇总表， 每个公司都要建立一个 适合自己的模版。 (1 ) 工程图模板的建立 按照企业自身的要求建立相应图幅的工程图模板文件， 并且将图 层建立在工程图模板文件中， 这样可以使新建的工程图都包含建立的 图层。再将工程图模板复制在 SolidWorks\ data\template\ … 的模板文 件中。 (2 ) 材料明细表模板的建立 系统所预设的材料明细表范本存储在安装目录 SolidWorks \lang\ Chinese_ simplified\ … 下， 可依照需求自行设计新的模板。 步骤如下 : 1 ) 打开 Solidworks\lang\Chinese_ simplified\Bomtemp.xl 文件。 2 ) 进行如图 4 所示的设置 ( 定义名称应与零件模型的自定义属性 一致，以便在装配体工程图中自动插入明细表 ) 。 图 4 用户个性化设置 ☆将原 Ex cel 文件中的 “ 项目号 ” 改为 “ 序号 ” ，定义名称为 “ItemN o”; ☆在 “ 数量 ” 前插入两列，分别为 “ 代号 ” 和 “ 名称 ” ，定义名称分别 为 “Dra...
