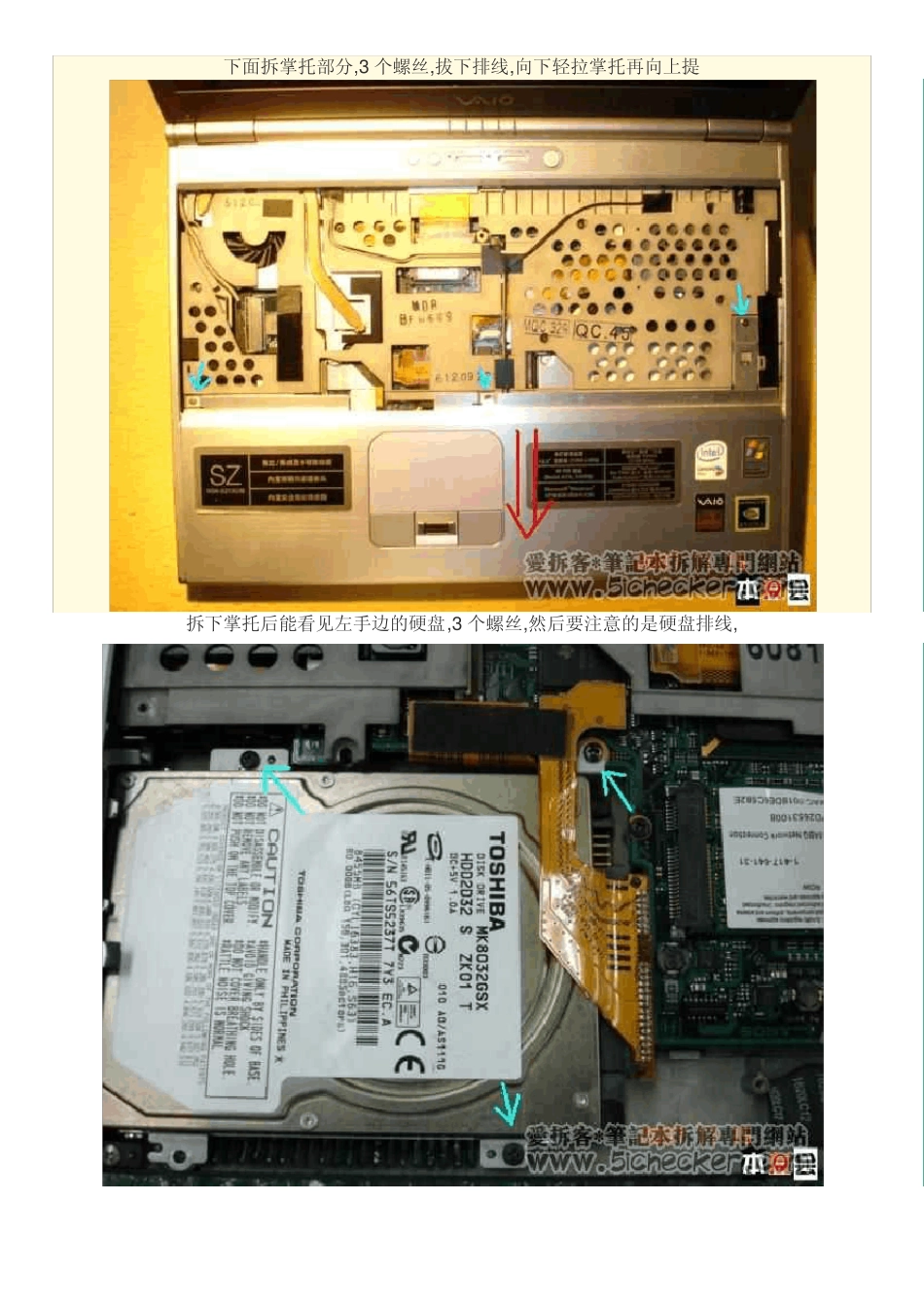

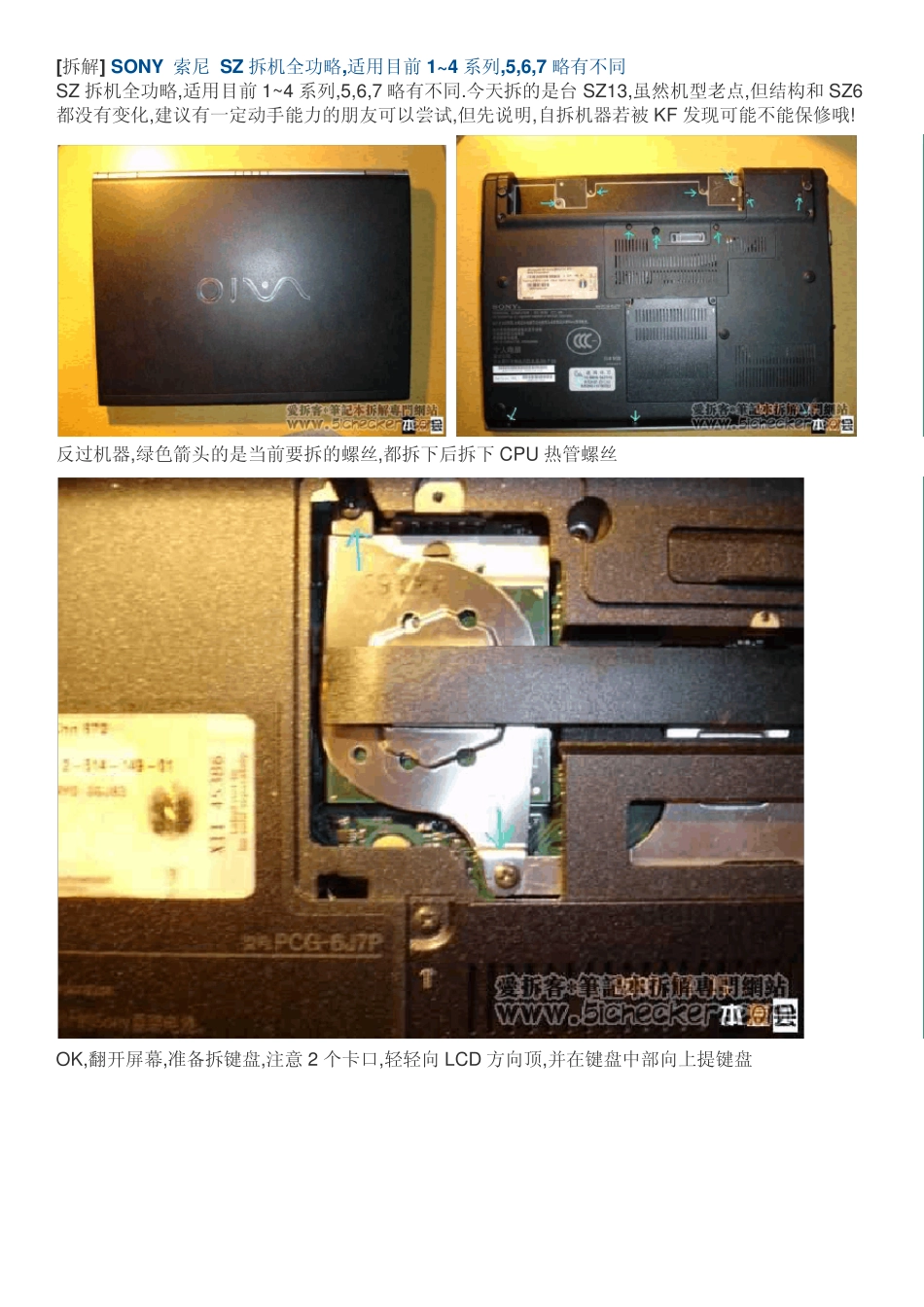

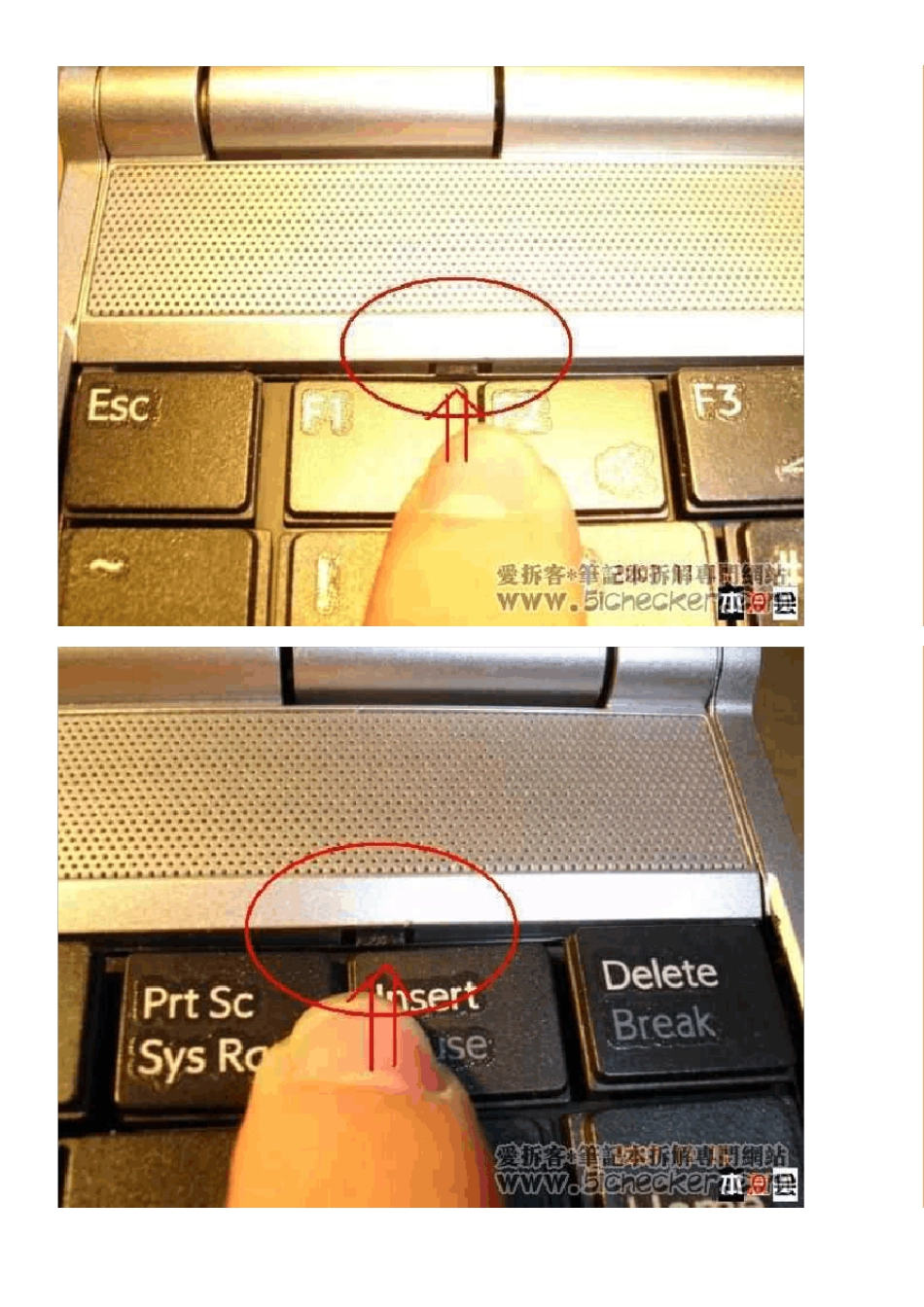

[拆解] SONY 索尼 SZ 拆机全功略,适用目前1~ 4 系列,5,6,7 略有不同 SZ 拆机全功略,适用目前1~4 系列,5,6,7 略有不同.今天拆的是台SZ13,虽然机型老点,但结构和SZ6都没有变化,建议有一定动手能力的朋友可以尝试,但先说明,自拆机器若被 KF 发现可能不能保修哦! 反过机器,绿色箭头的是当前要拆的螺丝,都拆下后拆下 CPU 热管螺丝 OK,翻开屏幕,准备拆键盘,注意 2 个卡口,轻轻向 LCD 方向顶,并在键盘中部向上提键盘 下面拆掌托部分,3 个螺丝,拔下排线,向下轻拉掌托再向上提 拆下掌托后能看见左手边的硬盘,3 个螺丝,然后要注意的是硬盘排线, 他有1 块强力双面胶沾这你的硬盘保护芯片,所以,拆时要特别小心,弄坏了线就要5 0 0 多大洋啊,最好有平口螺丝刀插一下 下面就是 光驱了,很简单,1 个螺丝,向右拉,注意下转接口别拉坏了,就可以了 到次,你已经拆了近一半了,下面是那块隔板和开关面板 按图拧下螺丝,并向上搬起面板,这里要稍微用些蛮力 拆下后 下面进入难点,2 根排线,上面根有胶布,小心撕开(撕开后无法复原一般 KF 都能发现,3 思啊) 接下来是左侧转轴,按红箭头方向向上拔下屏线,按图步骤拆下蓝牙天线,后在其下方2 颗转轴螺丝,拆下 然后是右侧,红箭头拔下摄像头线 注意这里面还有一个 螺丝 回到左边,拔下白色的音频排线,表面有黑胶布的那个 拔下BIOS电池和无线网卡 现在LCD 和隔板可以一起拿下来了 剩下的是主板和底壳,按箭头拔下排线和螺丝 注意这里还有 拔下网线 OK,主板已经拆下来了 剩下的部分 最后是风扇,做了前面的,这里很简单,3 个螺丝,小心拿下来就OK 了 至此SZ 主要部件拆完了 螺丝分4 种,若由长到短为A ,B ,C ,D 主板上全是D ,键盘是B ,隔板左侧为A,隔板其他和开关板背面为C
