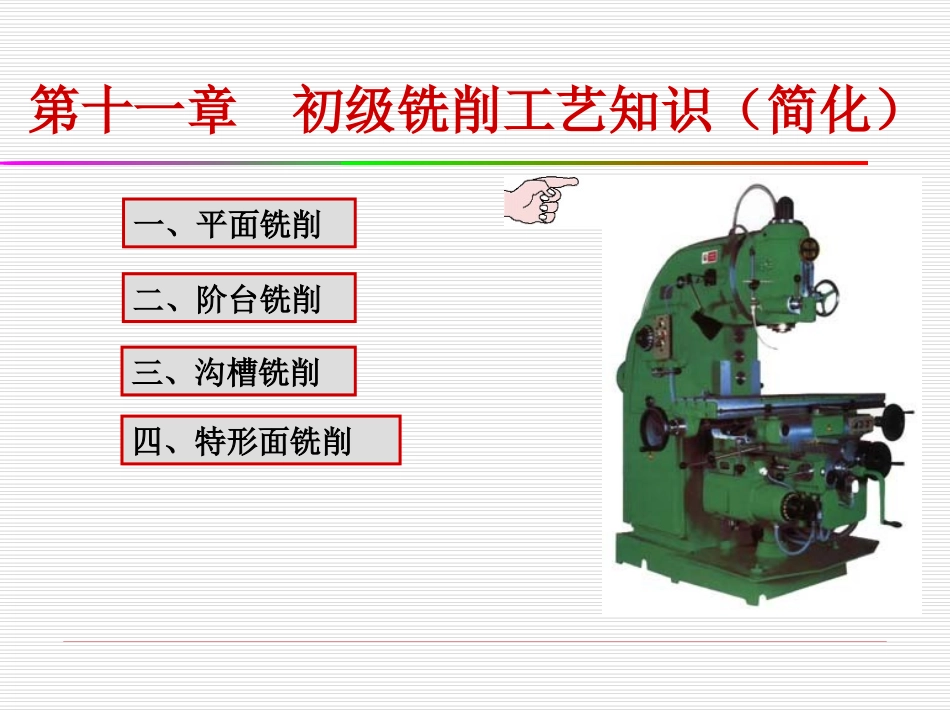

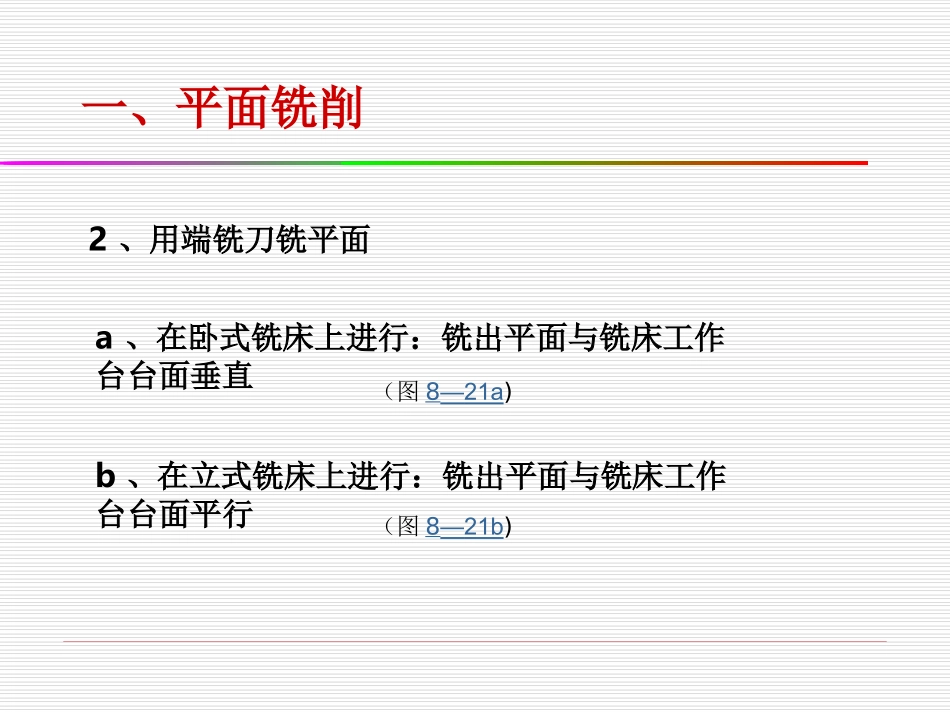

第十一章初级铣削工艺知识（简化）一、平面铣削二、阶台铣削三、沟槽铣削四、特形面铣削铣削方法一、平面铣削1、用圆柱形铣刀铣平面（采用螺旋齿圆柱形铣刀）a、当被铣平面与基准平面平行b、当被铣平面与基准平面垂直（图8—20a)c、当被铣平面与基准平面倾斜（图8—20b)一、平面铣削2、用端铣刀铣平面a、在卧式铣床上进行：铣出平面与铣床工作台台面垂直b、在立式铣床上进行：铣出平面与铣床工作台台面平行（图8—21b)（图8—21a)一、平面铣削（1）、端铣时切削力变化小。（2）、铣床主轴的受力较稳定，铣削平衡。（3）、不需要接刀。（4）、铣削时振动小，加工表面质量好。（5）、生产效率高。C、用端铣刀铣削平面具有的特点：一、平面铣削3、用立铣刀铣平面在立式铣床上进行，铣出的平面与铣床工作台台面垂直如图（图8—22）一、平面铣削4、斜面铣削斜面是指工件上相对于基准平面倾斜的平面，即与基准平面相交成所需角度的斜面。工件倾斜铣斜面、铣刀倾斜铣斜面和用角度铣刀铣斜面常用的斜面铣削方法：成批生产：可使用倾斜垫铁（图8—24）、专用夹具装夹工件（图8—20b）或使用万能台虎钳、分度头（图8—25）等通用工具装夹一、平面铣削（2）、铣刀倾斜铣斜面（图8—26）（3）、用角度铣刀铣斜面（图8—27）（1）、工件倾斜铣斜面单件生产：采用划线校正工件的装夹（图8—23）二、阶台铣削1、用三面刃铣刀铣阶台2、用端铣刀铣阶台3、用立铣刀铣阶台（图8—28）（图8—29）（图8—30）三、沟槽铣削常见的沟槽：直角沟槽、V形槽、燕尾槽、T形槽和各种键槽等。此外，花键、齿轮离合器，其实质也属于加工沟槽。1、直角沟槽的铣削直角沟槽有通槽、半通槽和封闭槽三种。（图8—31）2、V形槽的铣削（图8—32）3、T形槽的铣削（图8—33）四、特形面铣削1、什么是特形面（1）、曲线回转面a、单件、小批量：按划线用立铣刀手动进给加工b、成批、大批量：采用靠模铣削（图8—34）（2）、成形面用盘形特形铣刀（成形铣刀）（图8—35）2、常用方法五、分度方法简介1、万能分度头的传动系统（FW250型）图8—36）蜗杆为单头，蜗轮齿数为40（习惯上称为分度头定数），蜗杆蜗轮副的速比为40：1，即蜗杆转40r，蜗轮转1r，因此手柄转40r，分度头转1r。2、简单分度法用分度头法分度，分度手柄转数的计算：n=40/z（n—分度手柄转数，z—工件等分数，40—分度头定数）五、分度方法简介例1铣削正六边形工件，每铣完一面，分度手柄应转过的转数为多少？例2在FW250型分度头上对齿数z=35的齿轮坯分度铣齿，每铣完一个齿后，分度头手柄应转过的转数为多少？五、分度方法简介3、角度分度法n=θ/9（θ单位为“0”）或n=θ/540（θ单位为“/”）式中n—分度手柄转数θ—工件所需转动角度例3在工件圆周上铣两条夹角θ=24020/的槽，求分度手柄的转数。总结一、平面铣削（用圆柱形铣刀、端铣刀、立铣刀铣平面、斜面铣削等）二、阶台铣削（用三面刃铣刀、端铣刀、立铣刀铣床阶台）三、沟槽铣削（直角沟槽、V形槽、T形槽的铣削）四、特形面铣削五、分度方法（1、万能分度头的传动系统；2、简单分度法：n=40/z；3、角度分度法：n=θ/9（θ单位为“0”）或n=θ/540（θ单位为“/”）用圆柱形铣刀铣平面用端铣刀铣平面工件倾斜铣斜面铣刀倾斜铣斜面用角度铣刀铣斜面用三面刃铣刀铣阶台用端铣刀铣阶台用立铣刀铣阶台直角沟槽V形槽的铣削T形槽的铣削铣削曲线回转面用盘形特形铣刀铣削简单特形面
