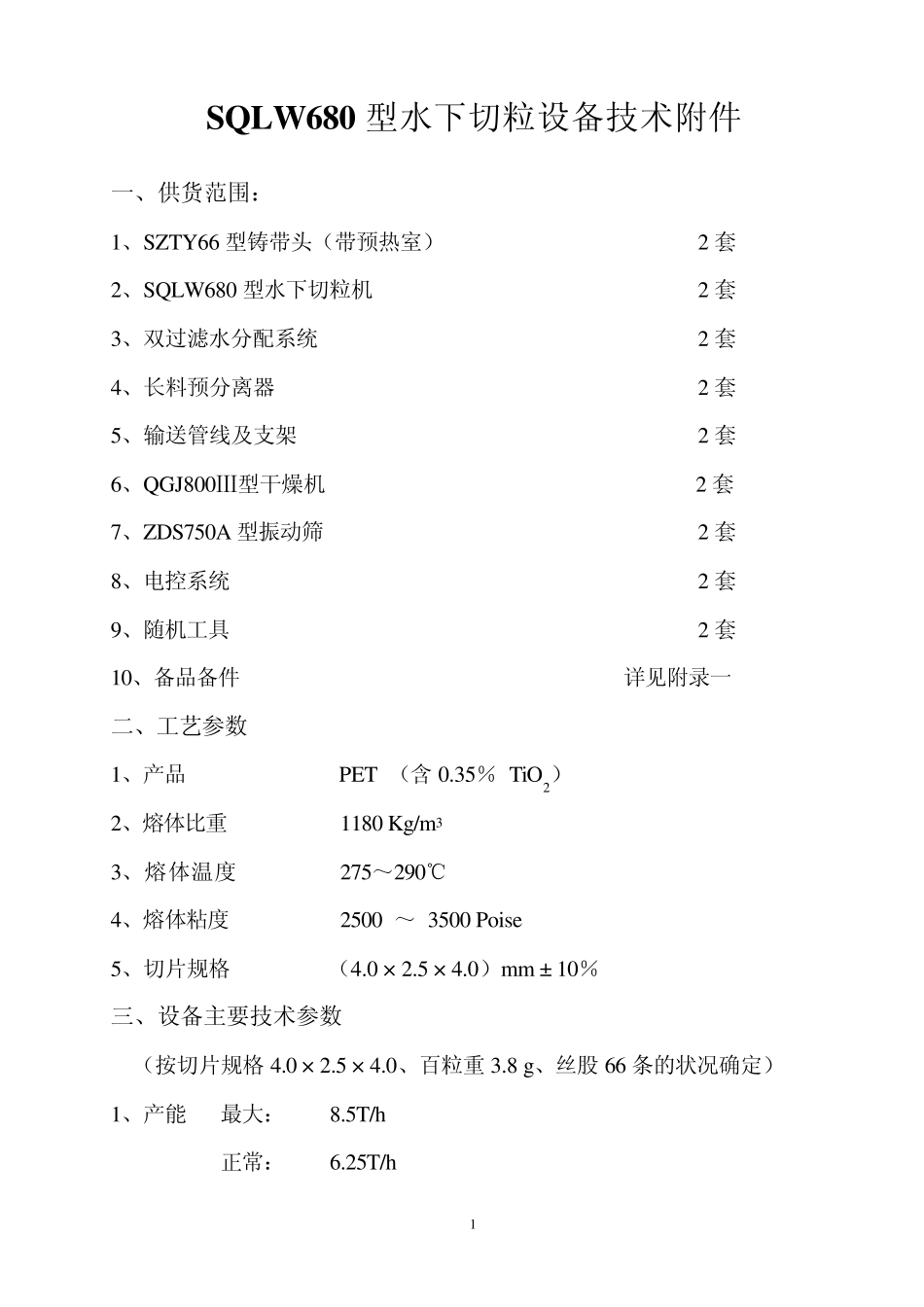

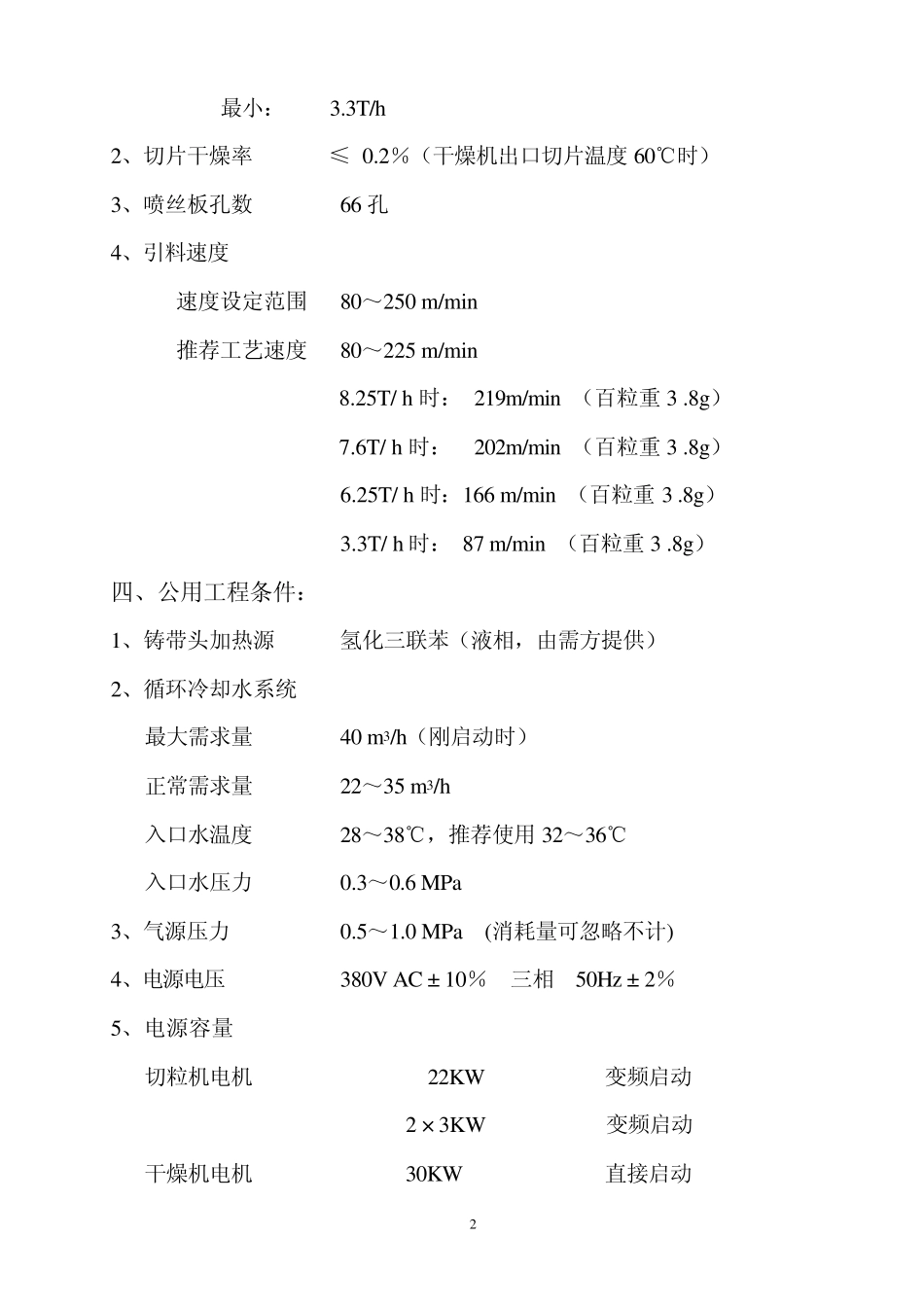

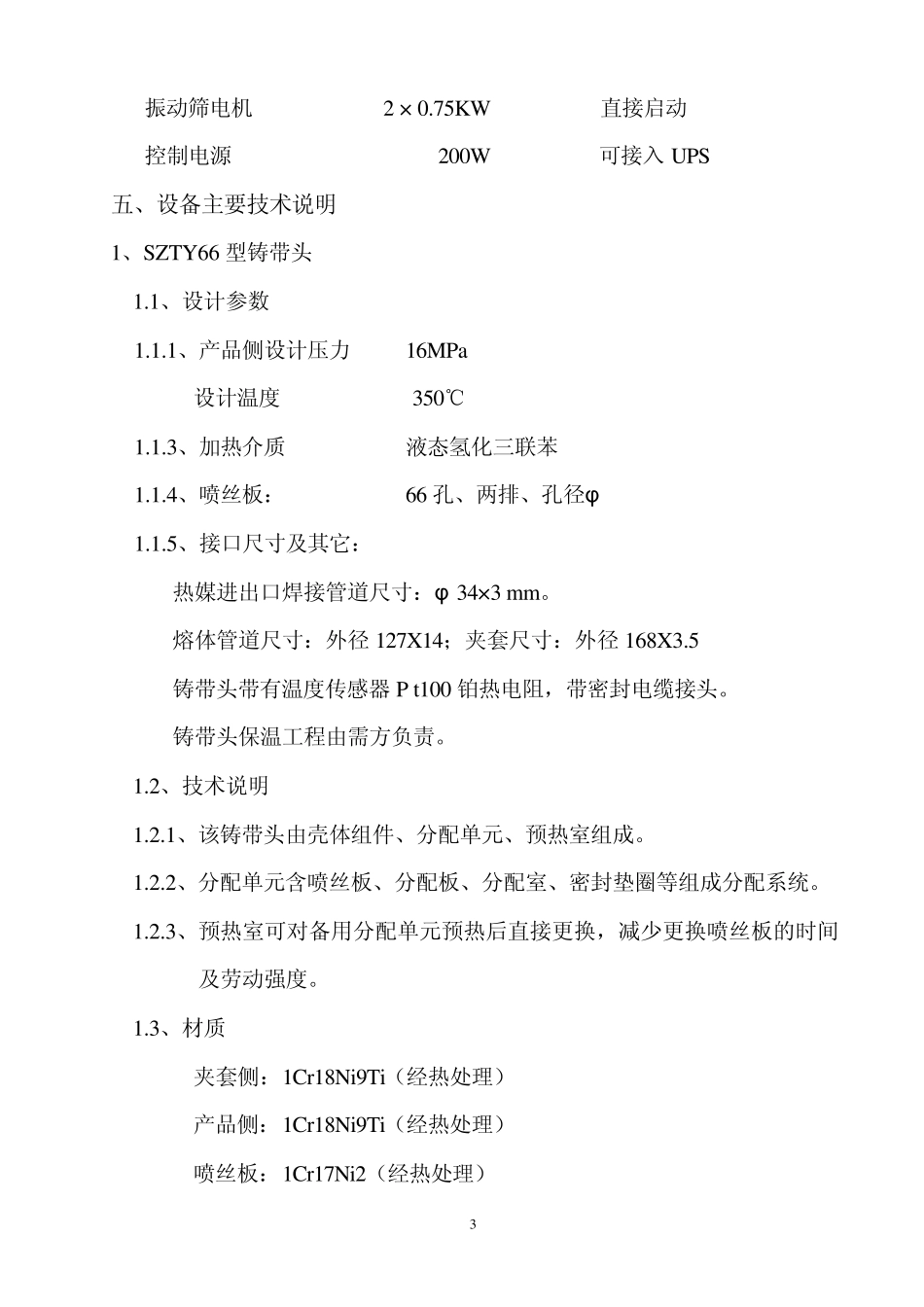

1 SQLW 680 型水下切粒设备技术附件 一、供货范围： 1、SZTY66 型铸带头（带预热室） 2 套 2、SQLW680 型水下切粒机 2 套 3、双过滤水分配系统 2 套 4、长料预分离器 2 套 5、输送管线及支架 2 套 6、QGJ800Ⅲ型干燥机 2 套 7、ZDS750A 型振动筛 2 套 8、电控系统 2 套 9、随机工具 2 套 10、备品备件 详见附录一 二、工艺参数 1、产品 PET （含0.35％ TiO2） 2、熔体比重 1180 Kg/m3 3、熔体温度 275～290℃ 4、熔体粘度 2500 ～ 3500 Poise 5、切片规格 （4.0 × 2.5 × 4.0）mm ± 10％ 三、设备主要技术参数 （按切片规格 4.0 × 2.5 × 4.0、百粒重3.8 g、丝股 66 条的状况确定） 1、产能 最大： 8.5T/h 正常： 6.25T/h 2 最小： 3.3T/h 2、切片干燥率 ≤ 0.2％（干燥机出口切片温度60℃时） 3、喷丝板孔数 66 孔 4、引料速度 速度设定范围 80～250 m/min 推荐工艺速度 80～225 m/min 8.25T/ h 时： 219m/min （百粒重 3 .8g） 7.6T/ h 时： 202m/min （百粒重 3 .8g） 6.25T/ h 时：166 m/min （百粒重 3 .8g） 3.3T/ h 时： 87 m/min （百粒重 3 .8g） 四、公用工程条件： 1、铸带头加热源 氢化三联苯（液相，由需方提供） 2、循环冷却水系统 最大需求量 40 m3/h（刚启动时） 正常需求量 22～35 m3/h 入口水温度 28～38℃，推荐使用 32～36℃ 入口水压力 0.3～0.6 MPa 3、气源压力 0.5～1.0 MPa (消耗量可忽略不计) 4、电源电压 380V AC ± 10％ 三相 50Hz ± 2％ 5、电源容量 切粒机电机 22KW 变频启动 2 × 3KW 变频启动 干燥机电机 30KW 直接启动 3 振动筛电机 2 × 0.75KW 直接启动 控制电源 200W 可接入UPS 五、设备主要技术说明 1、SZTY66 型铸带头 1.1、设计参数 1.1.1、产品侧设计压力 16MPa 设计温度 350℃ 1.1.3、加热介质 液态氢化三联苯 1.1.4、喷丝板： 66 孔、两排、孔径φ 8 1.1.5、接口尺寸及其它： 热媒进出口焊接管道尺寸：φ 34× 3 mm。 熔体管道尺寸：外径 127X14；夹套尺寸：外径 168X3.5 铸带头带有温度传感器 P t100 铂热电阻，带密封电缆接头。 铸带头保温工程由需方负责。 1.2、技术说明 1.2.1、该铸带头由壳体组件、分配单元、预热室组成。 1.2.2、分配单元含喷丝板、分配板、分配室、密封垫圈等组...
