SSD590C直流调速器正点转及正反点动详细设置方法VIP免费

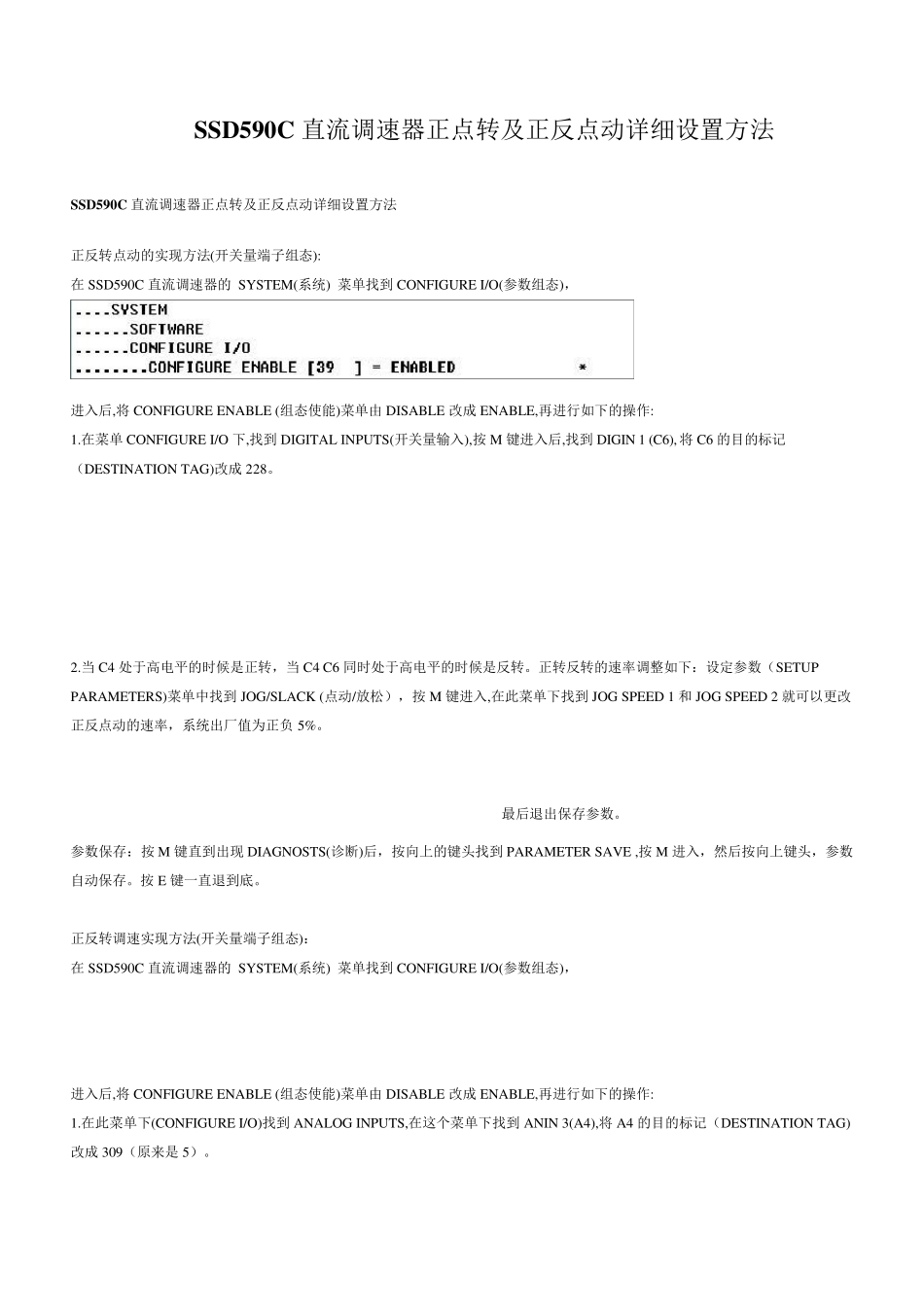

SSD590C直流调速器正点转及正反点动详细设置方法_第1页
1/16

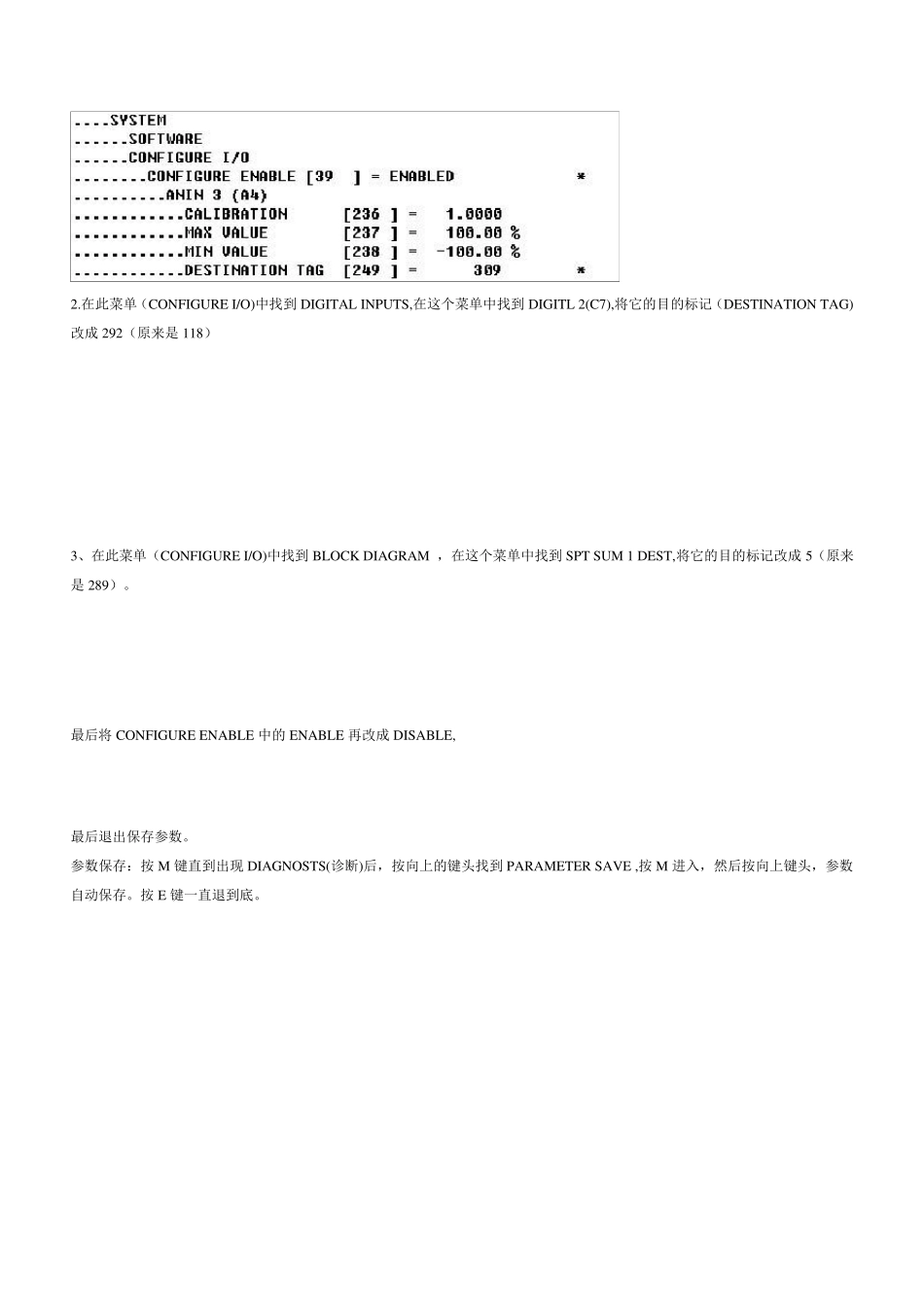

SSD590C直流调速器正点转及正反点动详细设置方法_第2页
2/16
SSD590C直流调速器正点转及正反点动详细设置方法_第3页
3/16
SSD590C 直流调速器正点转及正反点动详细设置方法 SSD590C 直流调速器正点转及正反点动详细设置方法 正反转点动的实现方法(开关量端子组态): 在SSD590C 直流调速器的 SYSTEM(系统) 菜单找到 CONFIGURE I/O(参数组态), 进入后,将CONFIGURE ENABLE (组态使能)菜单由DISABLE 改成ENABLE,再进行如下的操作: 1.在菜单CONFIGURE I/O 下,找到DIGITAL INPUTS(开关量输入),按M 键进入后,找到DIGIN 1 (C6), 将C6 的目的标记(DESTINATION TAG)改成228。 2.当 C4 处于高电平的时候是正转,当 C4 C6 同时处于高电平的时候是反转。正转反转的速率调整如下:设定参数(SETUP PARAMETERS)菜单中找到JOG/SLACK (点动/放松),按M 键进入,在此菜单下找到JOG SPEED 1 和 JOG SPEED 2 就可以更改正反点动的速率,系统出厂值为正负 5%。 最后退出保存参数。 参数保存:按M 键直到出现DIAGNOSTS(诊断)后,按向上的键头找到PARAMETER SAVE ,按M 进入,然后按向上键头,参数自动保存。按E 键一直退到底。 正反转调速实现方法(开关量端子组态): 在SSD590C 直流调速器的 SYSTEM(系统) 菜单找到 CONFIGURE I/O(参数组态), 进入后,将CONFIGURE ENABLE (组态使能)菜单由DISABLE 改成ENABLE,再进行如下的操作: 1.在此菜单下(CONFIGURE I/O)找到ANALOG INPUTS,在这个菜单下找到ANIN 3(A4),将A4 的目的标记(DESTINATION TAG)改成309(原来是 5)。 2.在此菜单(CONFIGURE I/O)中找到DIGITAL INPUTS,在这个菜单中找到DIGITL 2(C7),将它的目的标记(DESTINATION TAG)改成292(原来是118) 3、在此菜单(CONFIGURE I/O)中找到BLOCK DIAGRAM ,在这个菜单中找到SPT SUM 1 DEST,将它的目的标记改成5(原来是289)。 最后将CONFIGURE ENABLE 中的ENABLE 再改成DISABLE, 最后退出保存参数。 参数保存:按 M 键直到出现 DIAGNOSTS(诊断)后,按向上的键头找到PARAMETER SAVE ,按 M 进入,然后按向上键头,参数自动保存。按 E 键一直退到底。 正反转及正反点动接线原理图 三菱变频器遥控功能在 PC 钢棒剪切机中的应用 1 引言 剪切机是利用各种操作方法对锻件进行切割的装置,属于废金属加工设备,为轧钢车间必不可少的设备。主要对板材、棒料剪断分离的加工设备。包括直线、曲线剪板机、型材、棒材料剪断机、联合冲剪机、专用冲剪机、其他剪切机等。 棒料剪切机又称剪棒机,主要...
