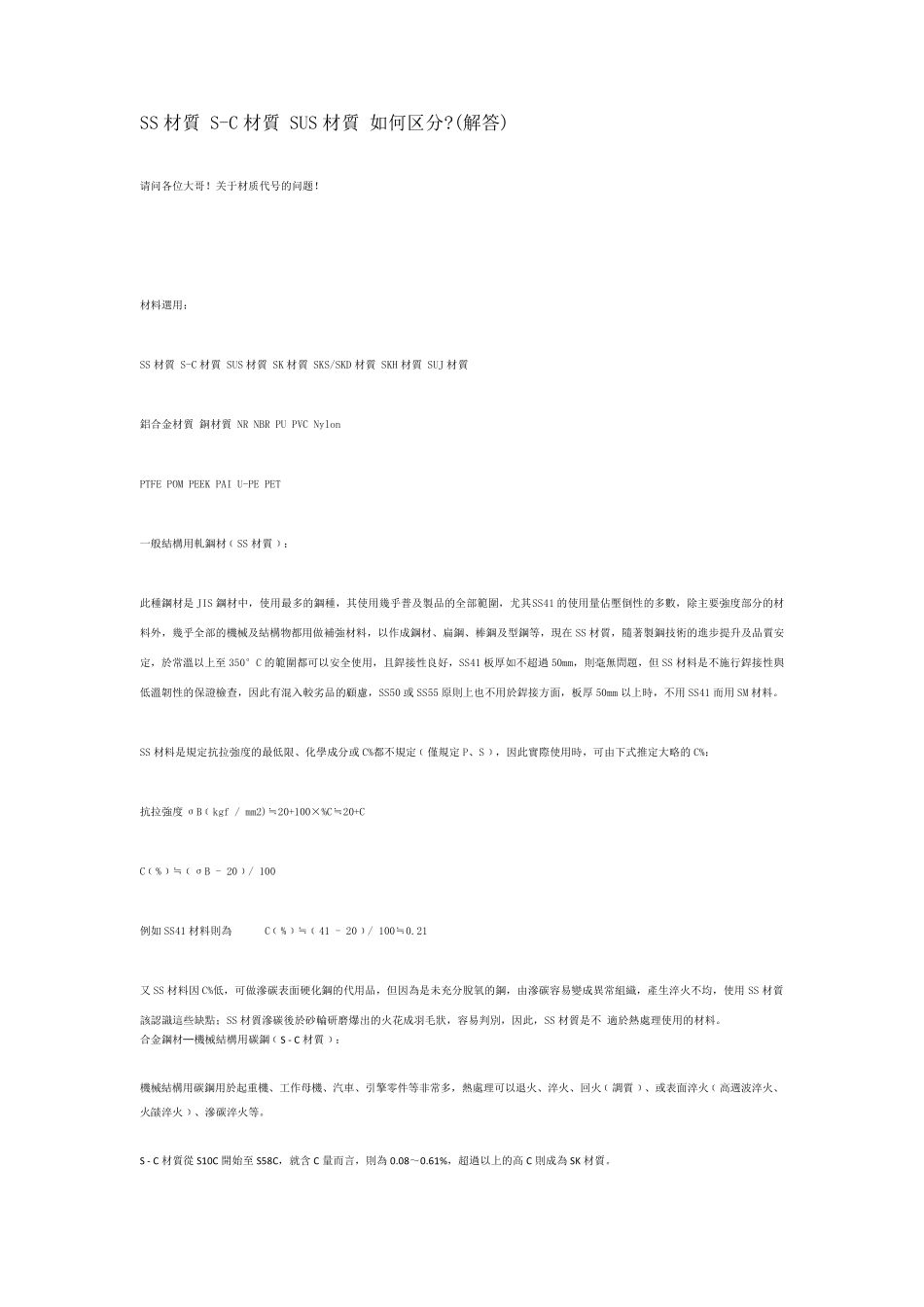

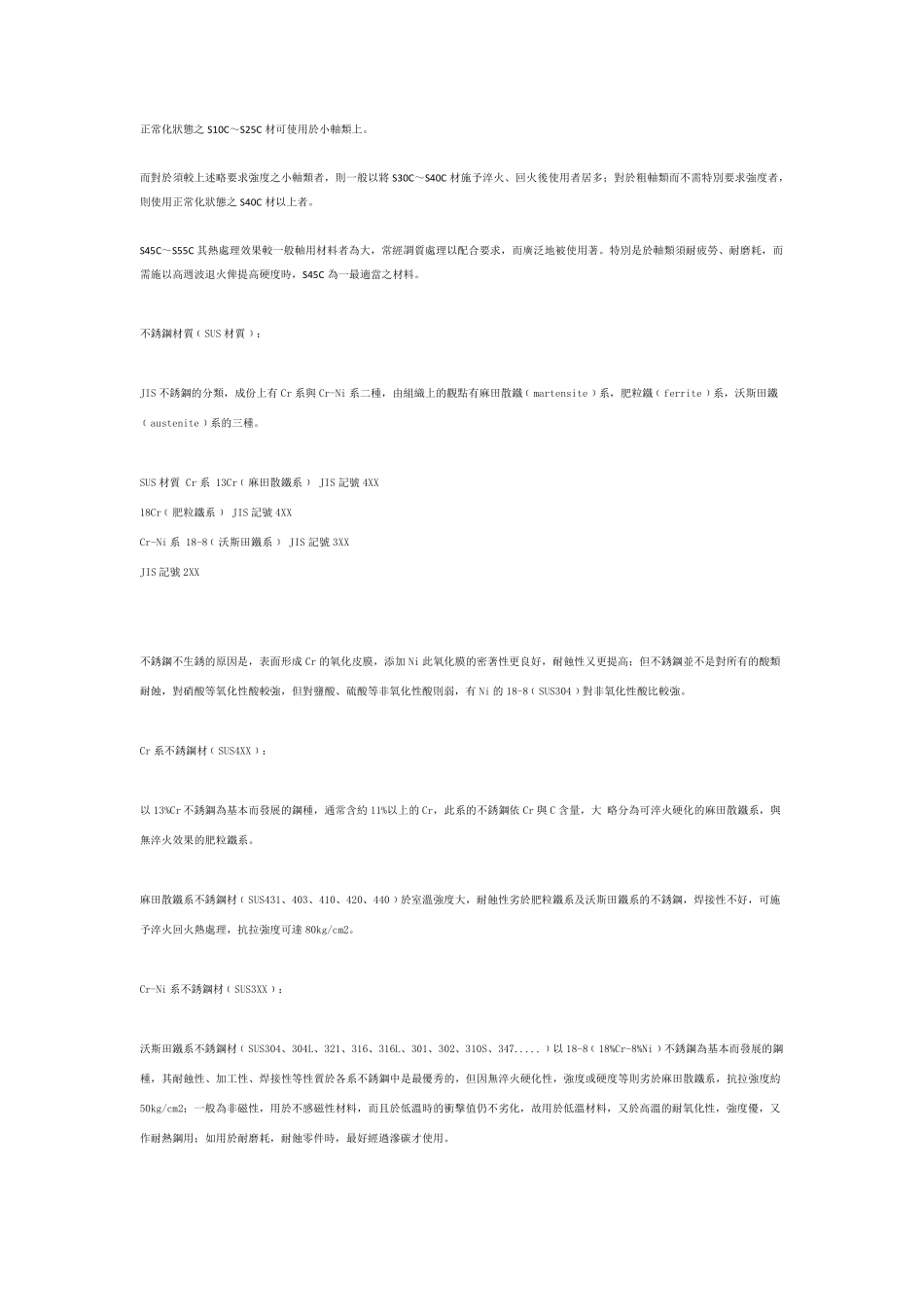

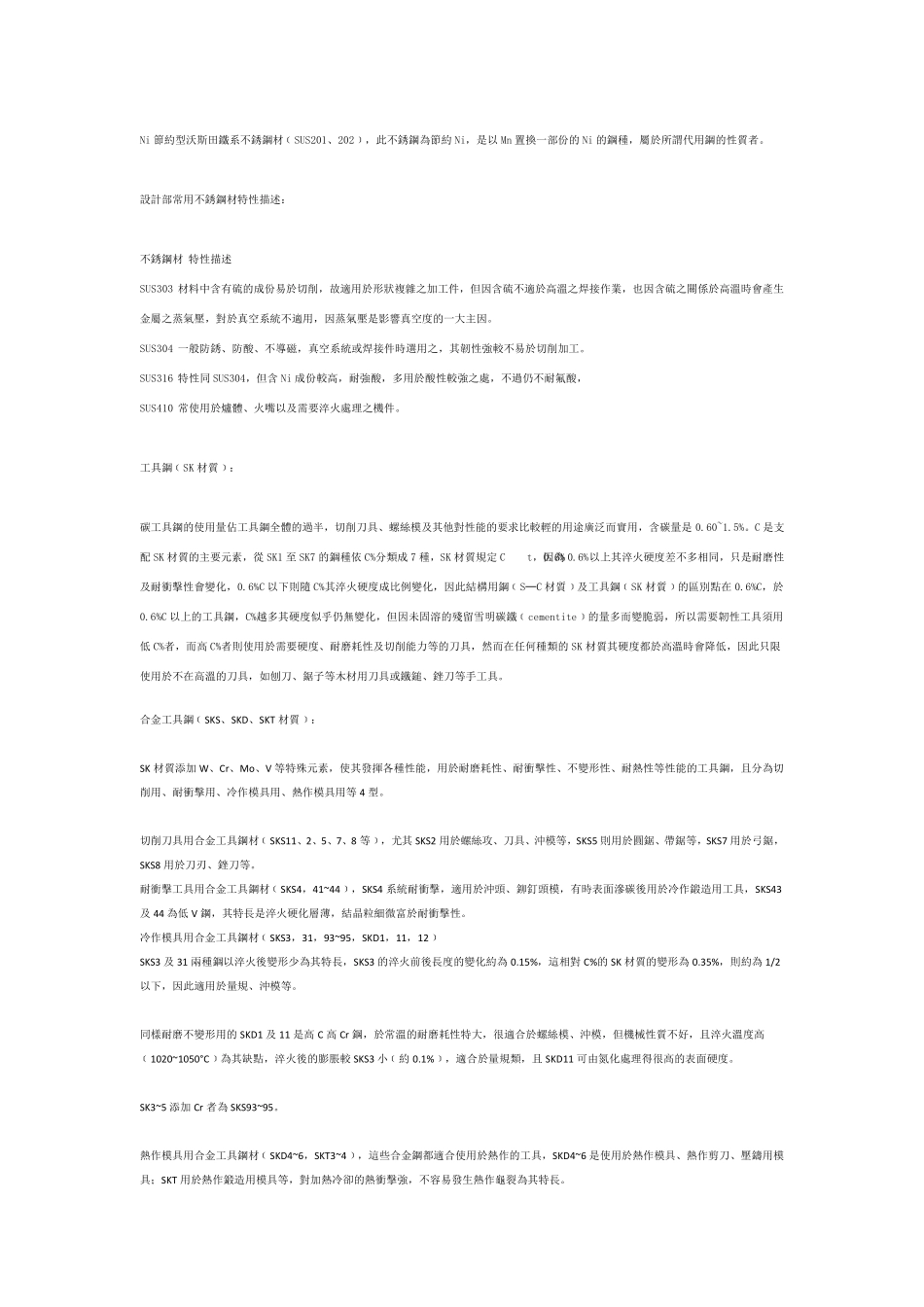

SS 材質 S-C 材質 SUS 材質 如何区分?(解答) 请问各位大哥！关于材质代号的问题！ 材料選用： SS 材質 S-C 材質 SUS 材質 SK 材質 SKS/SKD 材質 SKH 材質 SUJ 材質 鋁合金材質 銅材質 NR NBR PU PVC Nylon PTFE POM PEEK PAI U-PE PET 一般結構用軋鋼材﹝SS 材質﹞： 此種鋼材是JIS 鋼材中，使用最多的鋼種，其使用幾乎普及製品的全部範圍，尤其SS41 的使用量佔壓倒性的多數，除主要強度部分的材料外，幾乎全部的機械及結構物都用做補強材料，以作成鋼材、扁鋼、棒鋼及型鋼等，現在SS 材質，隨著製鋼技術的進步提升及品質安定，於常溫以上至350°C 的範圍都可以安全使用，且銲接性良好，SS41 板厚如不超過 50mm，則毫無問題，但 SS 材料是不施行銲接性與低溫韌性的保證檢查，因此有混入較劣品的顧慮，SS50 或SS55 原則上也不用於銲接方面，板厚 50mm 以上時，不用SS41 而用SM 材料。 SS 材料是規定抗拉強度的最低限、化學成分或C%都不規定﹝僅規定P、S﹞，因此實際使用時，可由下式推定大略的C%： 抗拉強度σB﹝kgf / mm2)≒20+100× %C≒20+C C﹝%﹞≒﹝σB - 20﹞/ 100 例 如SS41 材料則為 C﹝%﹞≒﹝41 - 20﹞/ 100≒0.21 又 SS 材料因C%低，可做滲 碳 表 面硬 化鋼的代用品，但因為 是未 充 分脫 氧 的鋼，由滲 碳 容 易 變 成異 常組 織 ，產 生 淬 火 不均 ，使用SS 材質該 認 識 這 些 缺 點 ； SS 材質滲 碳 後 於砂 輪 研 磨 爆 出 的火 花 成羽 毛 狀 ，容 易 判 別 ，因此，SS 材質是不 適 於熱 處 理 使用的材料。 合金鋼材─ 機械結構用碳 鋼﹝S - C 材質﹞： 機械結構用碳 鋼用於起 重 機、工 作母 機、汽 車 、引 擎 零 件 等非 常多，熱 處 理 可以退 火 、淬 火 、回 火 ﹝調 質﹞、或表 面淬 火 ﹝高 週 波 淬 火 、火 燄 淬 火 ﹞、滲 碳 淬 火 等。 S - C 材質從 S10C 開 始 至S58C，就 含 C 量而言 ，則為 0.08～ 0.61%，超過以上的高 C 則成為 SK 材質。 正常化狀態之S10C～S25C 材可使用於小軸類上。 而對於須較上述略要求強度之小軸類者，則一般以將S30C～S40C 材施予淬火、回火後使用者居多；對於粗軸類而不需特別要求強度者，則使用正常化狀態之S40C 材以上者。 S45C～S55C 其熱處理效果較一般軸用材料者為...
