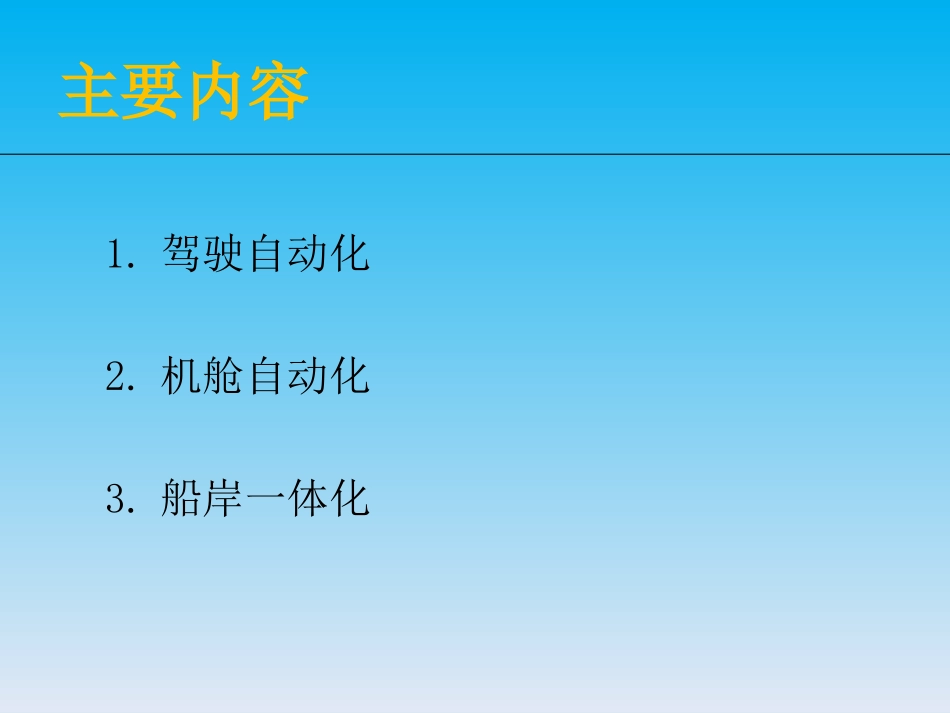

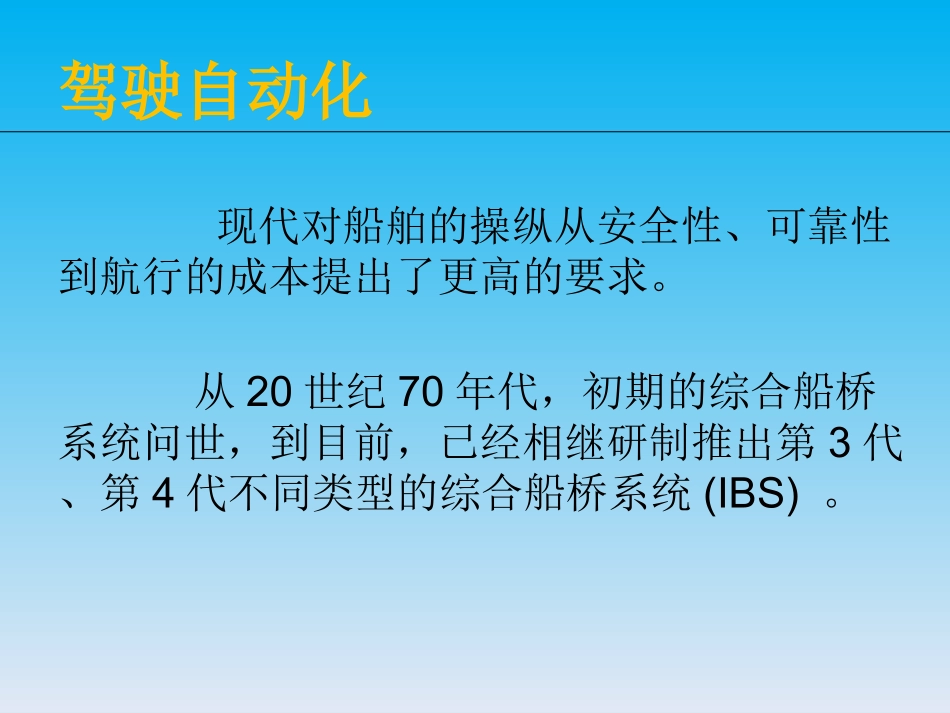

浅析船舶自动化主要内容1.驾驶自动化2.机舱自动化3.船岸一体化驾驶自动化现代对船舶的操纵从安全性、可靠性到航行的成本提出了更高的要求。从20世纪70年代，初期的综合船桥系统问世，到目前，已经相继研制推出第3代、第4代不同类型的综合船桥系统(IBS)。驾驶自动化应用计算机、现代控制、信息处理等技术将船上的各种导航、操作控制和雷达避碰等设备有机地组合起来，对导航、驾驶、航行管理、航线计划、船舶避碰和自动报警等功能实施控制，以最少的人力、最低的燃料消耗，实现船舶自动化航行。船岸一体化船岸信息一体化：对从事远洋运输和远洋渔业捕捞的民船提供船舶航行状态的实时监视、调度、管理、指挥的自动管理系统。船岸一体化动力定位系统动力定位系统（DynamicPositionSystem）:当环境条件发生变化时，由集控手操或自动响应系统，通过水动力系统的控制使船舶的位置和航向保持在环境条件限定范围内。基本外力数学建模1.船舶运动学模型三自由度水平运动模型：船舶或半潜平台的水平面运动通常采用纵荡、横荡和艏摇运动来描述。2.海洋环境模型a.风的模型b.海浪的模型c.海流的模型控制系统操纵台现代控制板功能键盘系统框图10000KW多功能守护船WARTSILA8L26A2600kW1000r／min主机4台，可调桨推进器两套。ABBAMG500S41600kW，1500r／min轴带发电机两台。VOLVO柴油发电机组：TAMD165AHE；1600kW；1500r／min3台。560kW艏侧推两台，560kW艉侧推一台。DPⅡ系统(1)两个控制台(2)两只信号处理单元(3)两组UPS(4)两只船舶姿态仪(5)三套电罗经(6)一套DGPS(7)一套扇形波束激光雷达DPⅡ系统(8)一套声音位置参考系统(9)两只风速风向仪(10)一只便携式联合操纵手柄(11)两台打印机本船配置的是DPⅡ系统，此系统为双套冗余系统，系统提供操作的镜像完全备份。因此，船舶位置在任何情况下都能得到维持。发展趋势DP0：没有备份DPI：有备份带有手动控制中心及自动航行控制DPII:有备份并能承受单个故障DPIII:有备份并能承受单个故障及失去一个舱室海底钻井平台对于钻井作业而言，船舶在油井上方固定是很重要的，这使得船与油井相连接的立管能够保持垂直。然而，立管的垂直与否取决于海流力和张力，同时还有船舶的位置。主立管偏离角是需要一直监测的，如果该角超过了30，就应该采取相应的措施以防止情况变得更糟，甚至出现断裂的情况。未来挑战模型预测：主要涉及速度、铺管力、起重力、一些未知力的干扰预测等。控制系统：主要在于危险作业要求的高精度六自由度定位，能量消耗和推进器的损耗，推力分配中推进器的响应时间、推进器组的顺序控制等。目标愿景1.发展绿色、环保、节能技术2.完善船岸信息一体化系统3.突破海工装备自动化技术谢谢大家！！
