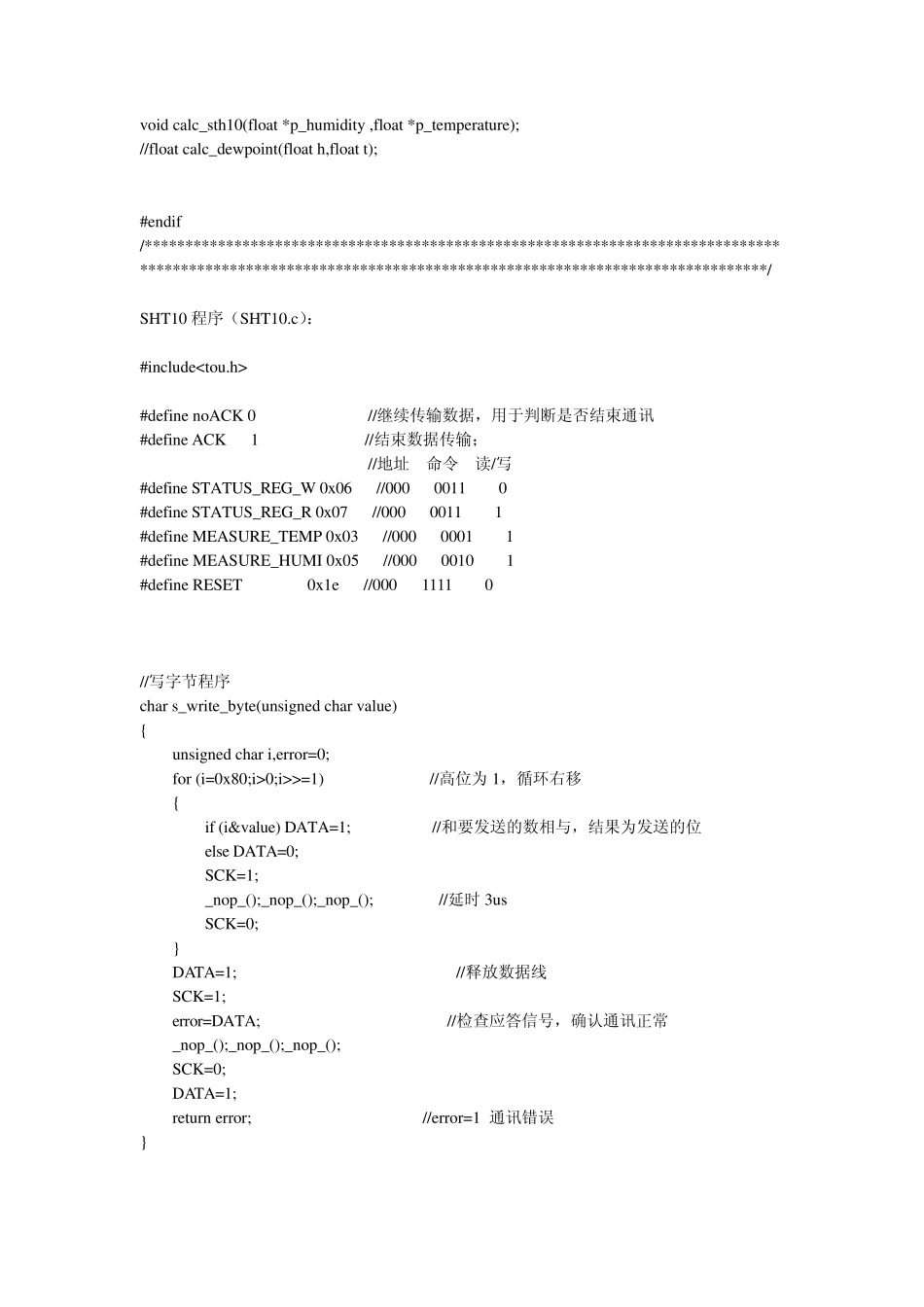

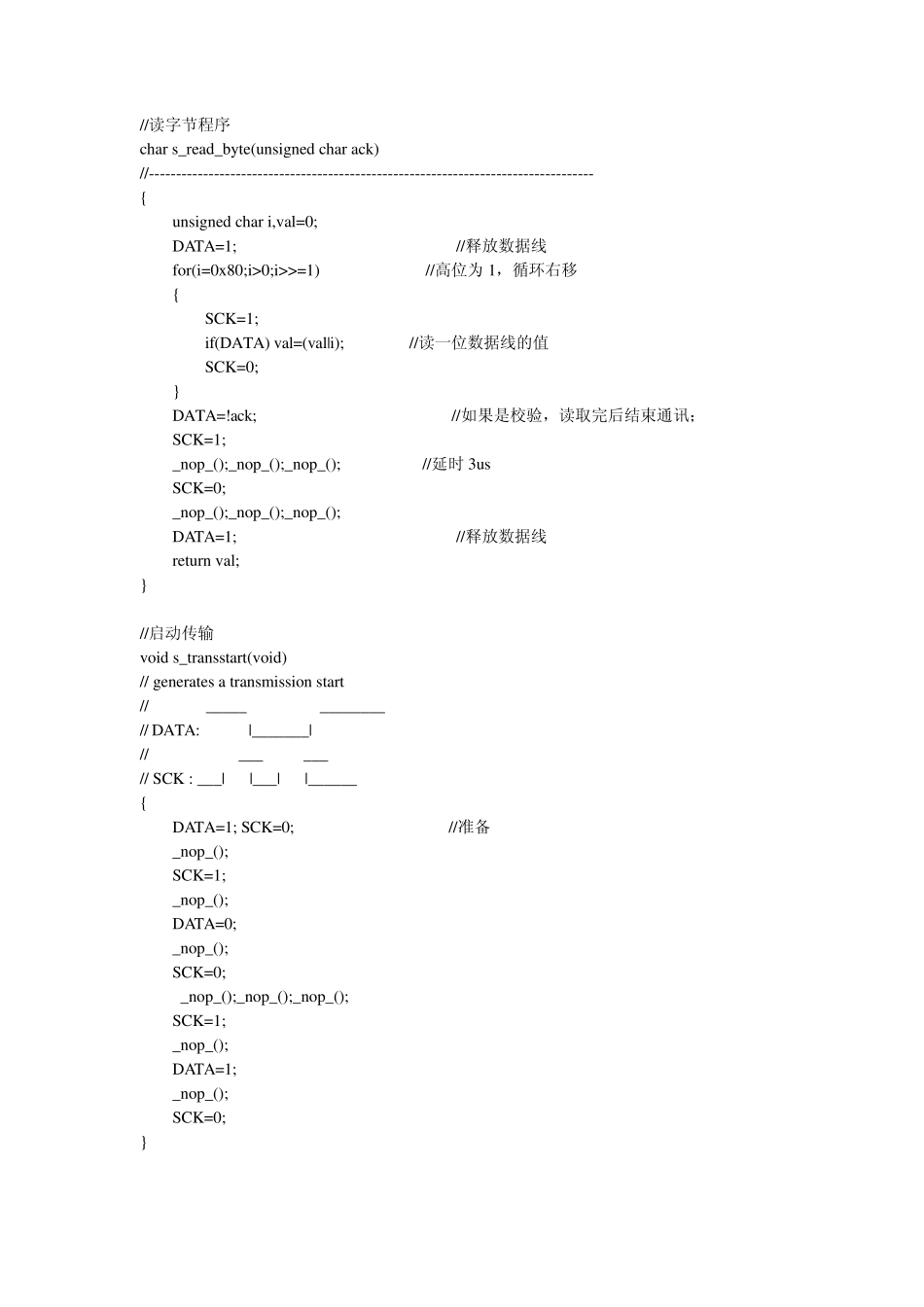

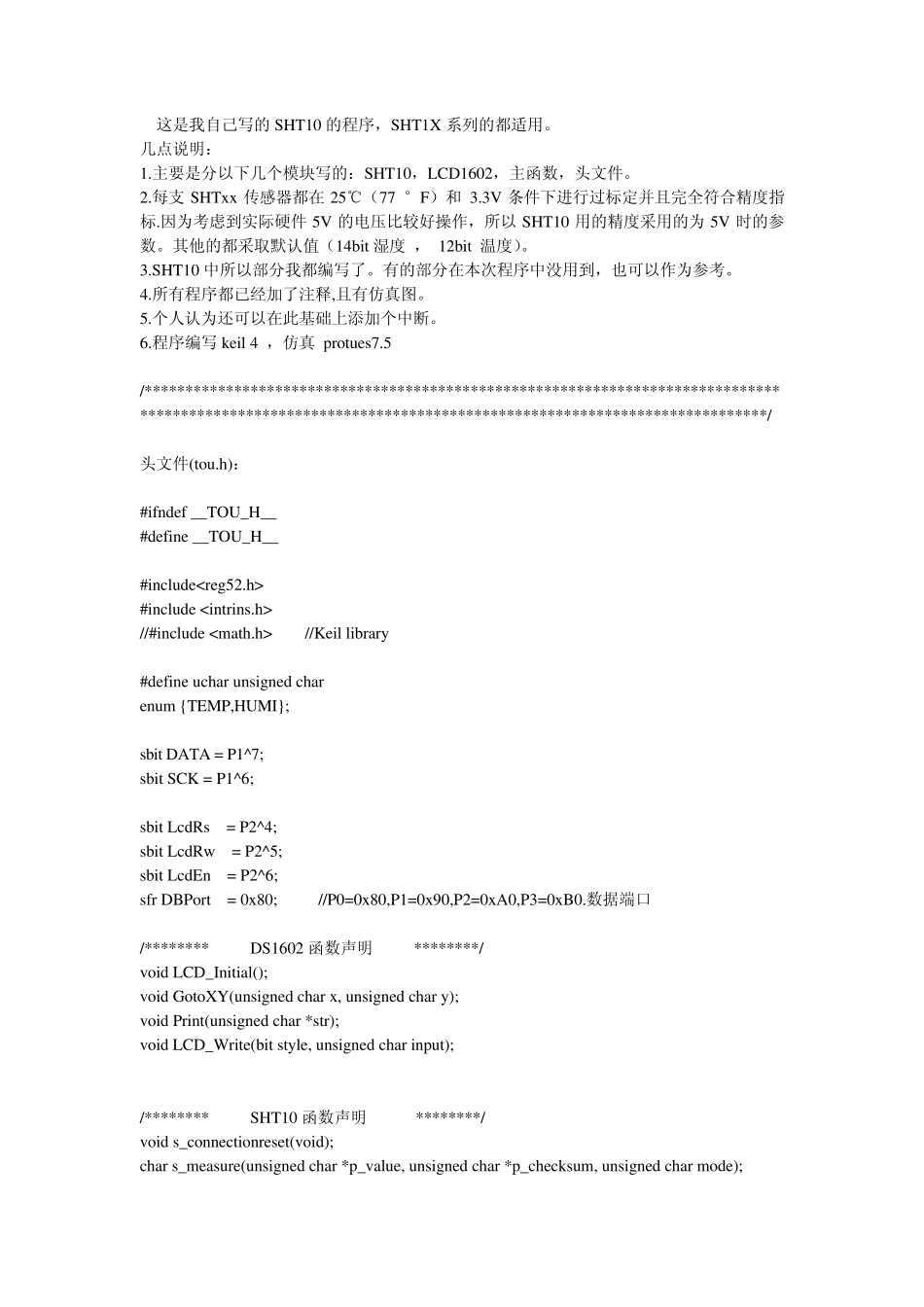

这是我自己写的SHT10 的程序，SHT1X 系列的都适用。几点说明： 1.主要是分以下几个模块写的：SHT10，LCD1602，主函数，头文件。 2.每支SHTxx 传感器都在25℃（77 °F）和 3.3V 条件下进行过标定并且完全符合精度指标.因为考虑到实际硬件5V 的电压比较好操作，所以SHT10 用的精度采用的为 5V 时的参数。其他的都采取默认值（14bit 湿度， 12bit 温度）。 3.SHT10 中所以部分我都编写了。有的部分在本次程序中没用到，也可以作为参考。 4.所有程序都已经加了注释,且有仿真图。 5.个人认为还可以在此基础上添加个中断。 6.程序编写keil 4 ，仿真 protues7.5 /***********************************************************************************************************************************************************/ 头文件(tou.h)： #ifndef __TOU_H__ #define __TOU_H__ #include #include //#include //Keil library #define uchar unsigned char enum {TEMP,HUMI}; sbit DATA = P1^7; sbit SCK = P1^6; sbit LcdRs = P2^4; sbit LcdRw = P2^5; sbit LcdEn = P2^6; sfr DBPort = 0x80; //P0=0x80,P1=0x90,P2=0xA0,P3=0xB0.数据端口 /******** DS1602 函数声明 ********/ void LCD_Initial(); void GotoXY(unsigned char x, unsigned char y); void Print(unsigned char *str); void LCD_Write(bit style, unsigned char input); /******** SHT10 函数声明 ********/ void s_connectionreset(void); char s_measure(unsigned char *p_value, unsigned char *p_checksum, unsigned char mode); void calc_sth10(float *p_humidity ,float *p_temperature); //float calc_dewpoint(float h,float t); #endif /***********************************************************************************************************************************************************/ SHT10 程序（SHT10.c）： #include #define noACK 0 //继续传输数据，用于判断是否结束通讯 #define ACK 1 //结束数据传输； //地址命令读/写 #define STATUS_REG_W 0x06 //000 0011 0 #define STATUS_REG_R 0x07 //000 0011 1 #define MEASURE_TEMP 0x03 //0...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容

STH10_C编程实例

这是我自己写的SHT10 的程序，SHT1X 系列的都适用

几点说明： 1

主要是分以下几个模块写的：SHT10，LCD1602，主函数，头文件

每支SHTxx 传感器都在25℃（77 °F）和 3

3V 条件下进行过标定并且完全符合精度指标

因为考虑到实际硬件5V 的电压比较好操作，所以SHT10 用的精度采用的为 5V 时的参数

其他的都采取默认值（14bit 湿度， 12bit 温度）

SHT10 中所以部分我都编写了

有的部分在本次程序中没用到，也可以作为参考

所有程序都已经加了注释,且有仿真图

个人认为还可以在此基础上添加个中断

程序编写keil 4 ，仿真 protues7

5 /***********************************************************************************************************************************************************/ 头文件(tou

h)： #ifndef __TOU_H__ #define __TOU_H__ #include #include //#include //Keil library #define uchar unsigned char enum {TEMP,HUMI}; sbit DATA = P1^7; sbit SCK = P1^6; sbit LcdRs = P2^4; sbit LcdRw = P2^5; sbit LcdEn = P2^6; sfr DBPort = 0x80; //P0=0x80,P1=0x90,P2=0xA0,P3=0xB0

数据端口 /******** DS1602 函数声明 ********/ void L
