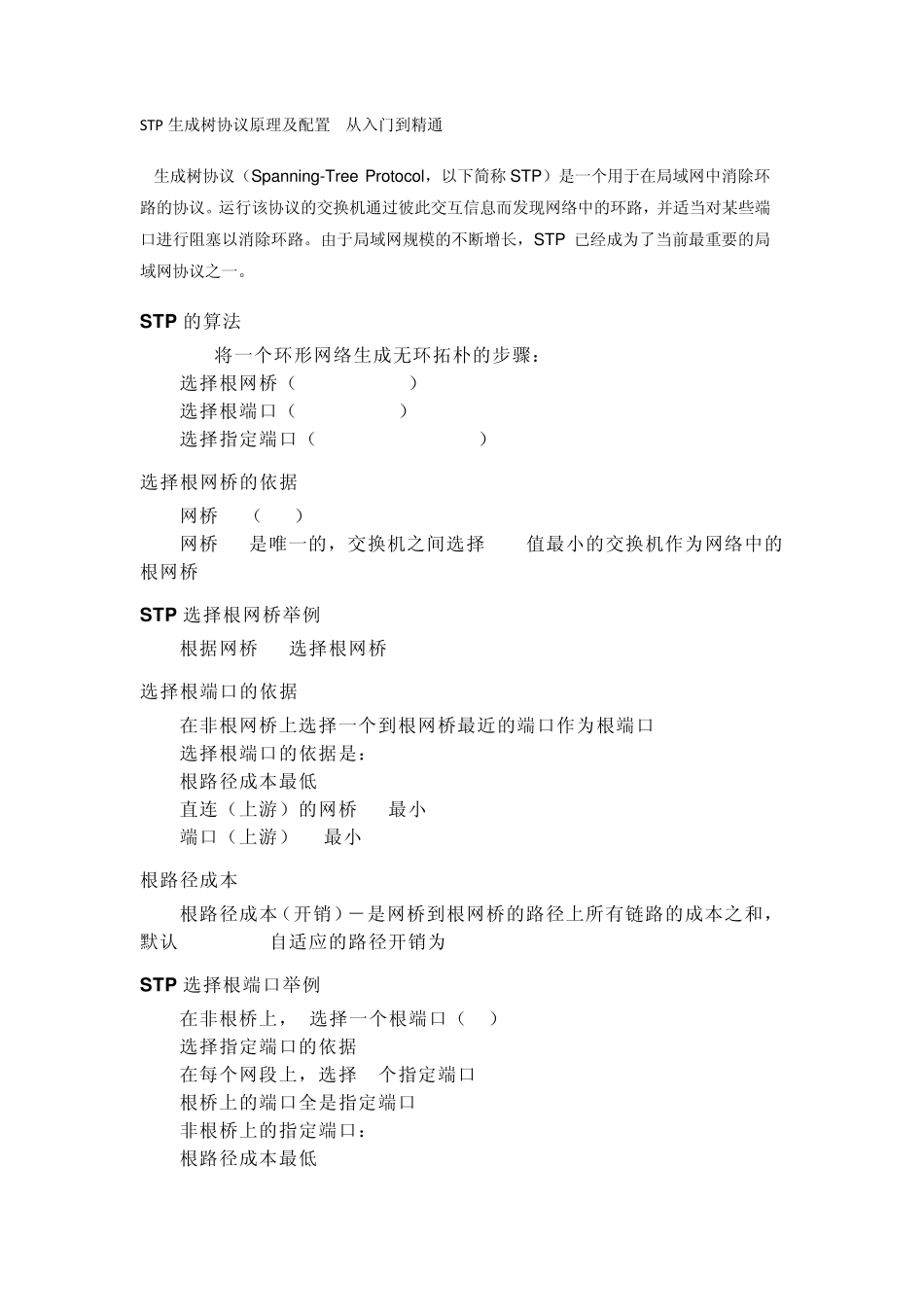

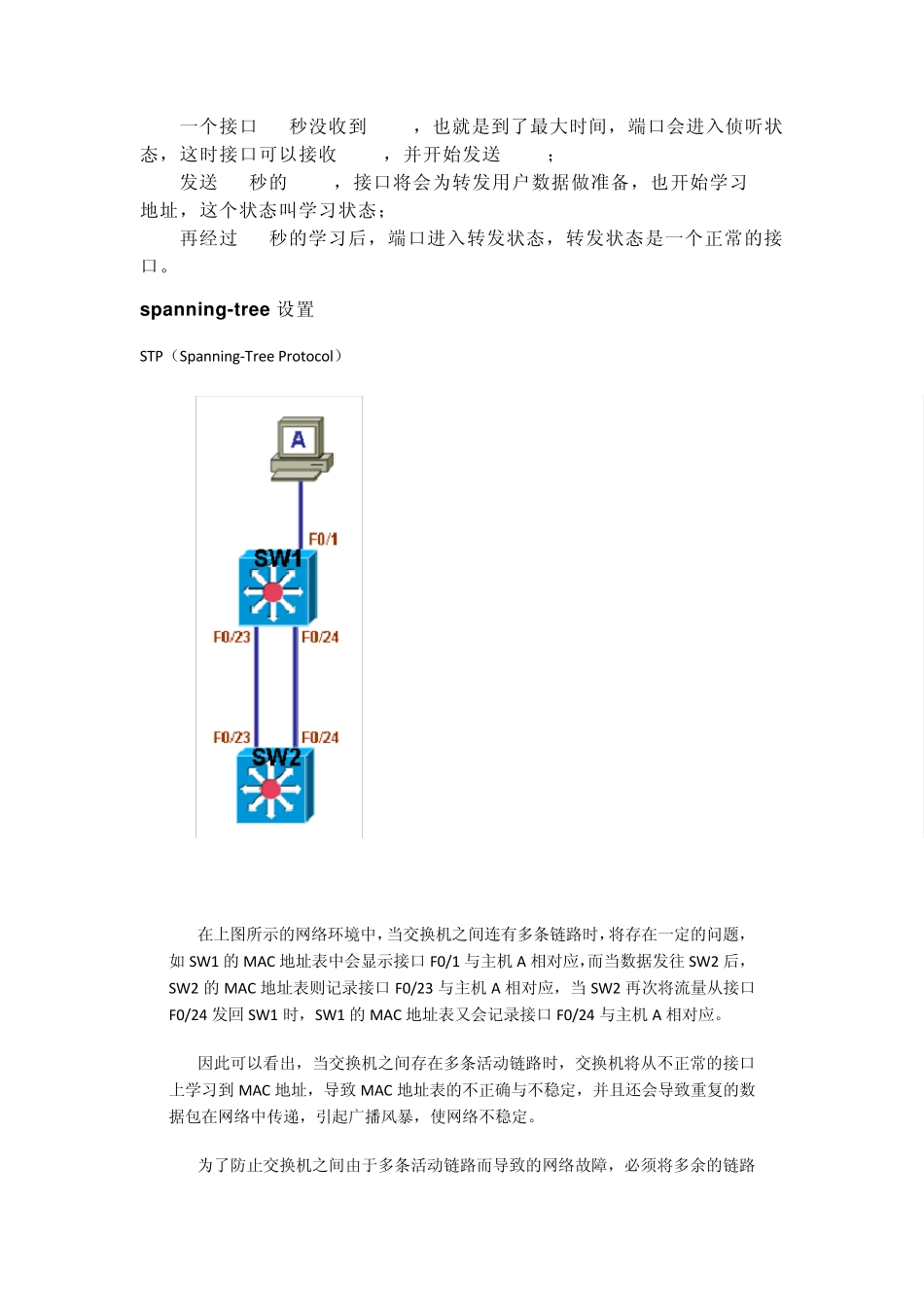

STP 生成树协议原理及配置—从入门到精通 生成树协议（Spanning-Tree Protocol，以下简称STP）是一个用于在局域网中消除环路的协议。运行该协议的交换机通过彼此交互信息而发现网络中的环路，并适当对某些端口进行阻塞以消除环路。由于局域网规模的不断增长，STP 已经成为了当前最重要的局域网协议之一。 STP 的算法 STP将一个环形网络生成无环拓朴的步骤： 选择根网桥（Root Bridge） 选择根端口（Root Ports） 选择指定端口（Designated Ports） 选择根网桥的依据 网桥 ID（BID） 网桥 ID是唯一的，交换机之间选择 BID值最小的交换机作为网络中的根网桥 STP 选择根网桥举例 根据网桥 ID选择根网桥 选择根端口的依据 在非根网桥上选择一个到根网桥最近的端口作为根端口 选择根端口的依据是： 根路径成本最低 直连（上游）的网桥 ID最小 端口（上游）ID最小 根路径成本 根路径成本（开销）－是网桥到根网桥的路径上所有链路的成本之和，默认 10M/100M自适应的路径开销为 200000 STP 选择根端口举例 在非根桥上， 选择一个根端口（RP） 选择指定端口的依据 在每个网段上，选择 1个指定端口 根桥上的端口全是指定端口 非根桥上的指定端口： 根路径成本最低 端口所在的网桥的ID值较小 端口ID值较小 STP 选择指定端口举例 在每个网段选择1个指定端口（DP） STP计算结果 经过STP计算，最终的逻辑结构为无环拓朴 STP举例 经过STP计算后的逻辑拓朴 BPDU（桥协议数据单元） 交换机之间使用BPDU来交换STP信息 BPDU Bridge Protocol Data Unit －桥协议数据单元 使用组播发送BPDU，组播地址为： 01-80-c2-00-00-00 BPDU分为2种类型： 配置BPDU － 用于生成树计算 拓朴变更通告（TCN）BPDU － 用于通告网络拓朴的变化 BPDU 包含的关键字段 STP 使用BPDU 选择根网桥2-1 交换机启动时，假定自己是根网桥，在向外发送的BPDU中，根网桥ID字段填写自己的网桥ID STP使用BPDU选择根网桥2-2 当接收到其他交换机发出的BPDU后，比较网桥ID，选择较小的添加到根网桥ID中 STP使用BPDU计算根路径成本2-1 根网桥发送根路径成本为0的BPDU STP 使用BPDU 计算根路径成本2-2 其他交换机接收到根网桥的BPDU后，在根路径成本上添加接收接口的路径成本，然后转发 生成树端口的状态 生成树计时器 STP状态机 在STP选举过程中，端口是不能转发用户数据的。端口一开始处于阻塞状态，这个状态...
