SURPAC地质统计学矿体建模简明教材VIP免费

SURPAC地质统计学矿体建模简明教材_第1页
1/42
SURPAC地质统计学矿体建模简明教材_第2页
2/42
SURPAC地质统计学矿体建模简明教材_第3页
3/42

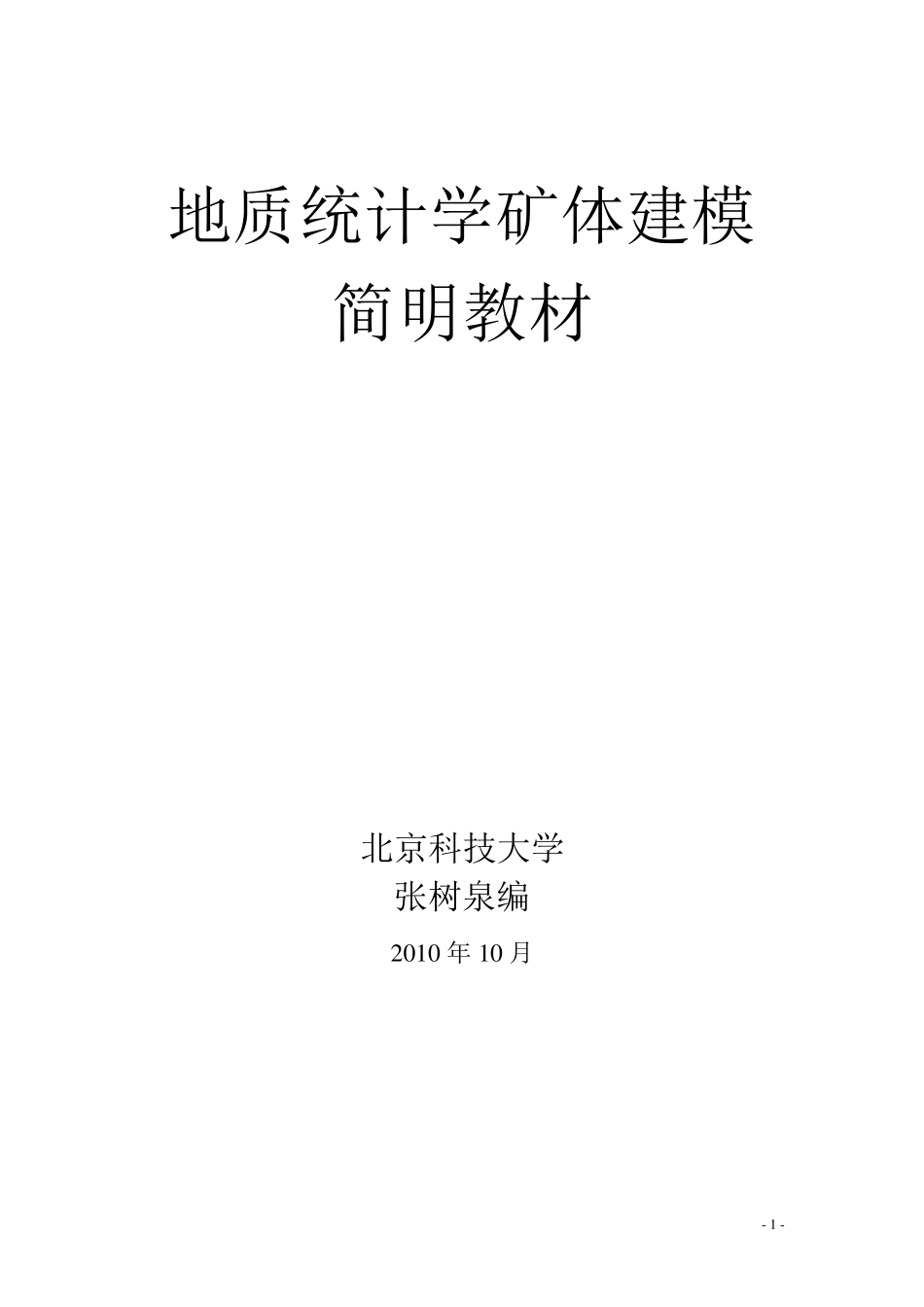

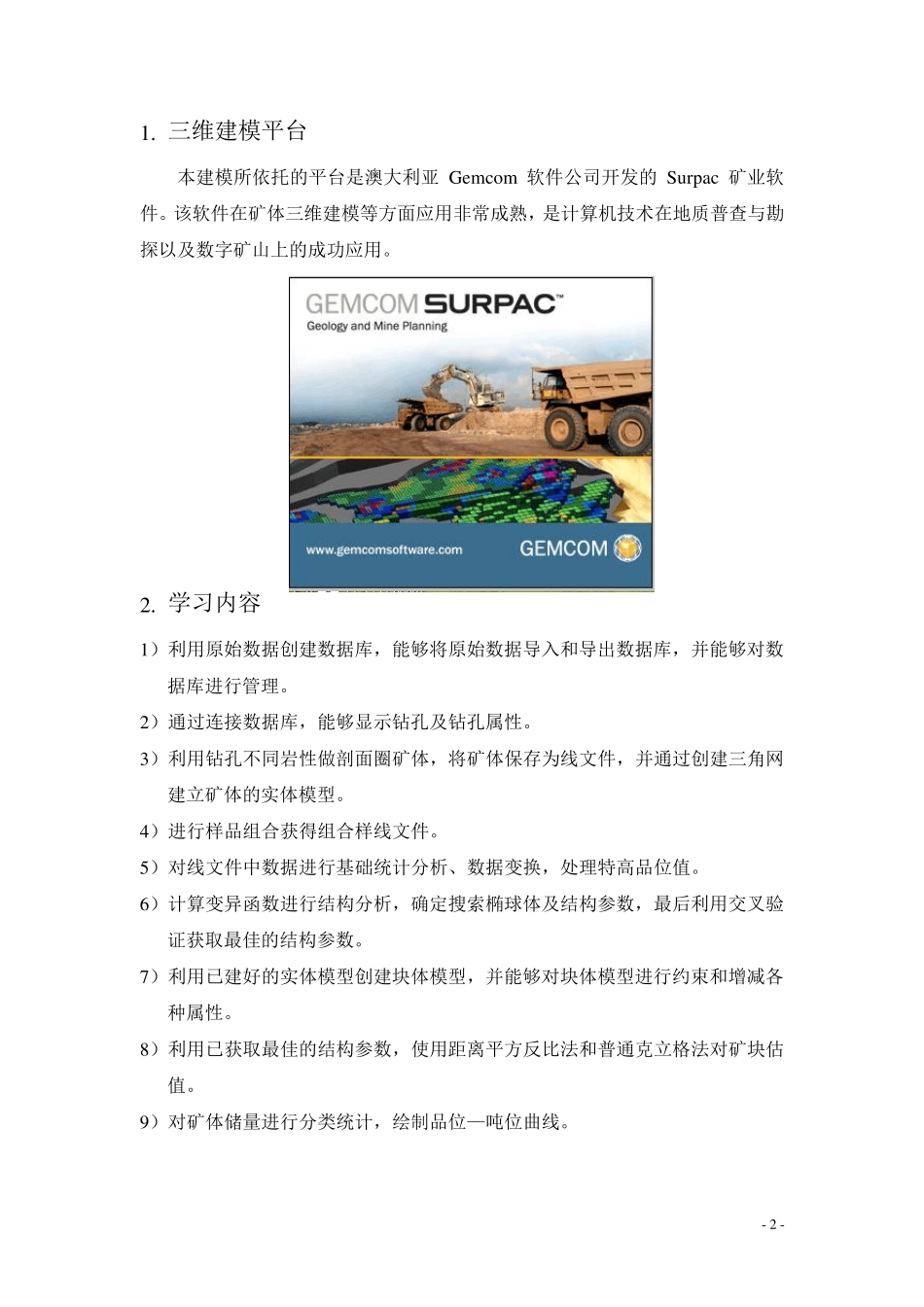

- 1 - 地质统计学矿体建模 简明教材 北京科技大学 张树泉编 2 0 1 0 年 1 0 月 - 2 - 1. 三维建模平台 本建模所依托的平台是澳大利亚 Gemcom 软件公司开发的 Su rpac 矿业软件。该软件在矿体三维建模等方面应用非常成熟,是计算机技术在地质普查与勘探以及数字矿山上的成功应用。 2. 学习内容 1)利用原始数据创建数据库,能够将原始数据导入和导出数据库,并能够对数据库进行管理。 2)通过连接数据库,能够显示钻孔及钻孔属性。 3)利用钻孔不同岩性做剖面圈矿体,将矿体保存为线文件,并通过创建三角网建立矿体的实体模型。 4)进行样品组合获得组合样线文件。 5)对线文件中数据进行基础统计分析、数据变换,处理特高品位值。 6)计算变异函数进行结构分析,确定搜索椭球体及结构参数,最后利用交叉验证获取最佳的结构参数。 7)利用已建好的实体模型创建块体模型,并能够对块体模型进行约束和增减各种属性。 8)利用已获取最佳的结构参数,使用距离平方反比法和普通克立格法对矿块估值。 9)对矿体储量进行分类统计,绘制品位—吨位曲线。 - 3 - 3 . 研究过程 3 .1 准备原始数据 本次三维建模所用的原始数据有:化验数据、岩性数据、开孔坐标和测斜数据文件。数据文件如图 3 -1 所示。 图 3 -1 原始数据文件 - 4 - 3 .2 创建数据库 首先选中原始数据所在的文件夹设为工作目录,如图3 -2 所示 图3 -2 选择工作目录 从菜单栏数据库->打开/新建,创建一个数据库。然后给新建数据库命名为“练习数据库.d d b ”,如图3 -3 所示。 图3 -3 创建一个数据库 - 5 - 根据需要添加缺少的数据表,例如化验表和岩性表。最后将每个数据表与原始数据文件进行对比,添加缺少的字段,注意类型和长度一致,如图 3 -4 所示。 图 3 -4 为每个表添加缺少的字段 3 .2 .1 将原始数据导入已建好的数据库 从菜单栏数据库->导入数据 如图 3 -5 所示。 图 3 -5 导入数据 图 3 -6 将数据从文本文件载入到数据库 - 6 - 选择对应的原始数据文件进行插入,这样所有的原始数据便导入到数据库中,如图3 -6 所示。最后生成一个数据库载入报告,如图3 -7 所示。 图3 -7 数据库载入报告 3 .3 显示钻孔 从菜单栏数据库->显示->钻孔,绘制孔如图3 -8 所示,可见有很多选项设置,进行相关设置可显示钻孔的各种特征。 - 7 - 图3 -8 绘制钻孔 然后从菜...
