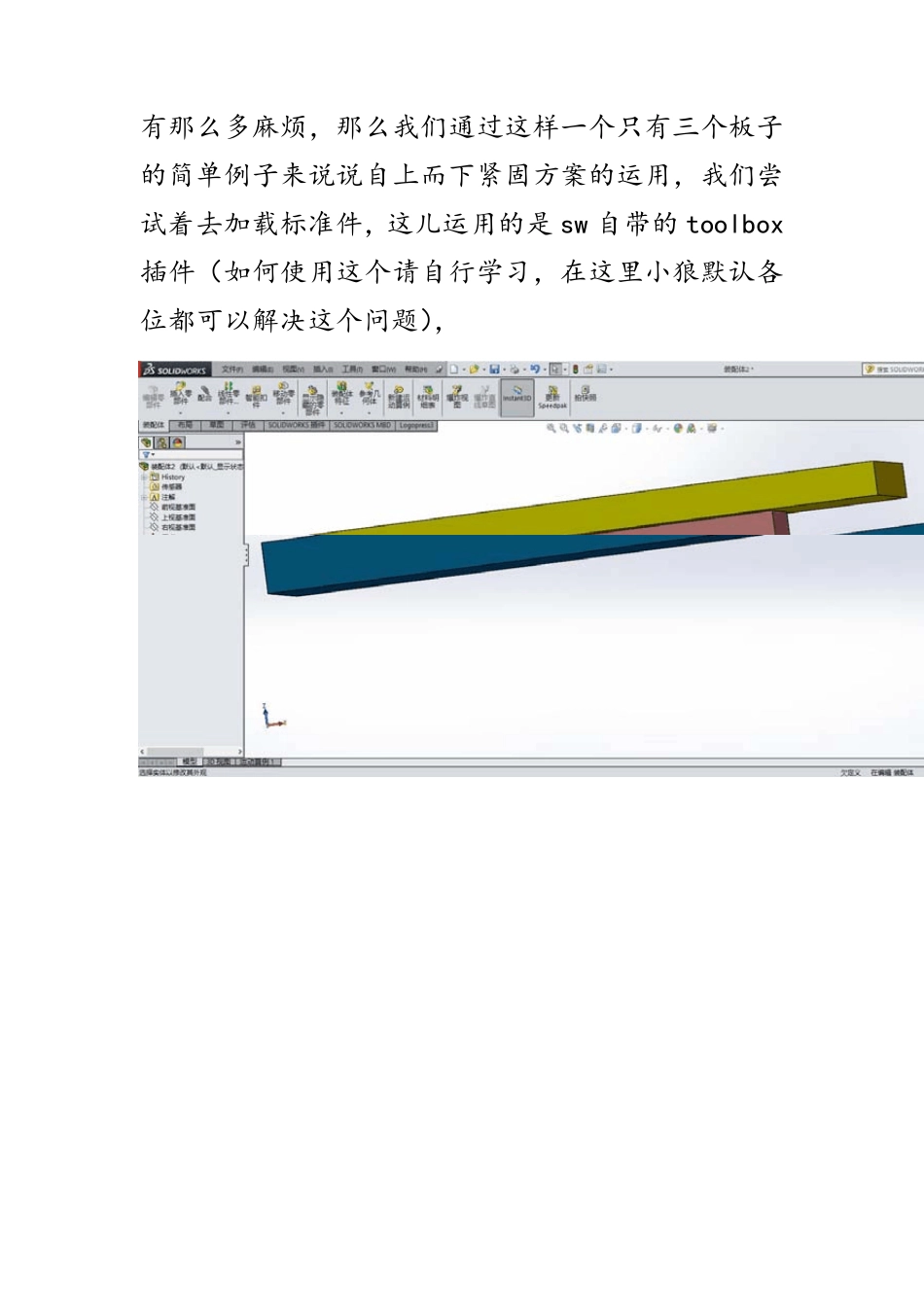

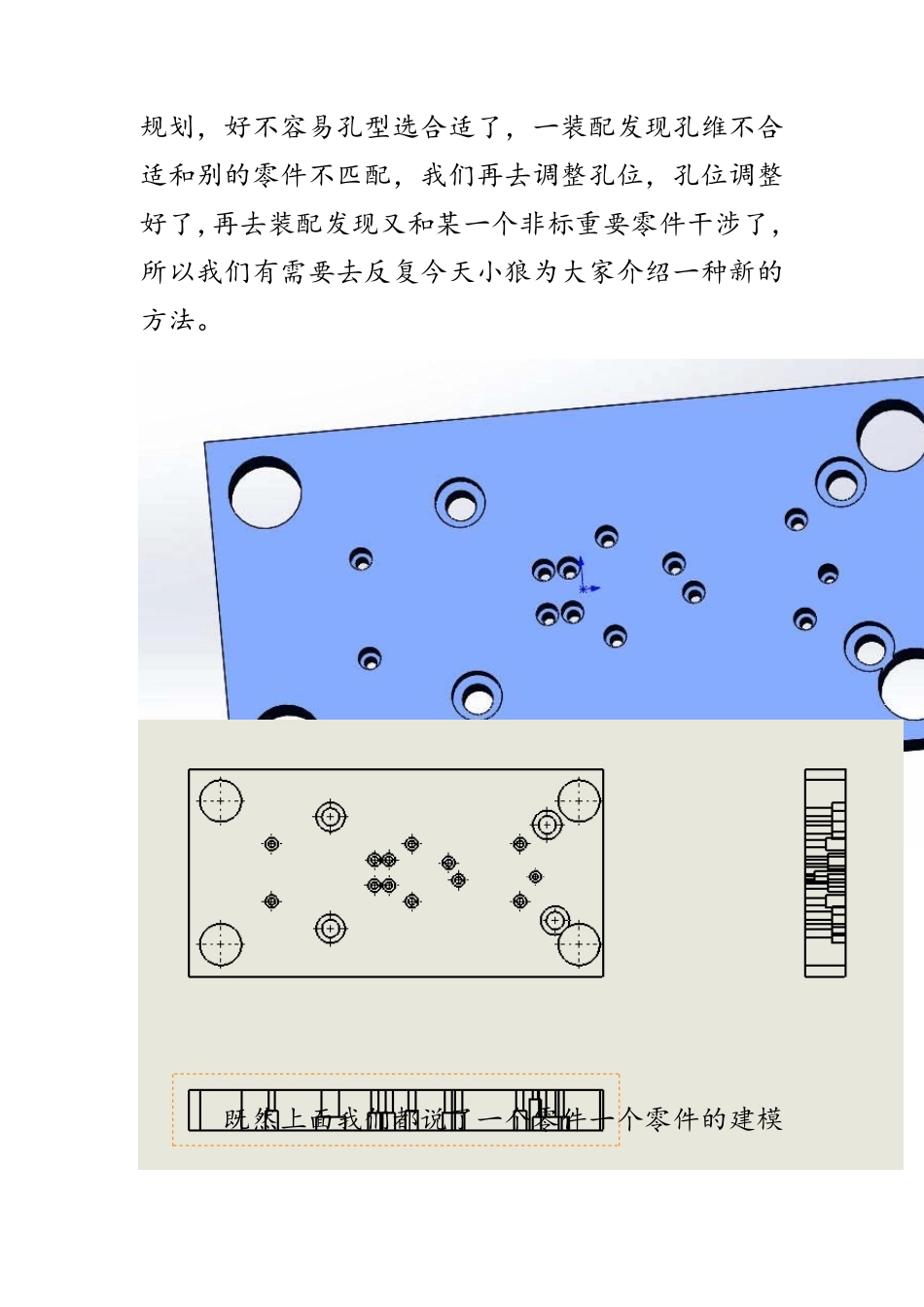

Sw 的标准件和孔方案 Sw 以其人性化的操作方式，良好的交互界面，强大的性能获得了无数的青睐，还有其相对公道的价格使得众多的公司采用了sw 的解决方案，众多的设计师或者大学生也加入了sw 的粉丝之中，当你在使用过程中那种绚丽的界面，时时更新调整的状态无不令人痴狂，点选高亮启示，艳丽的色彩，粗大的线条，会让你情不自禁期待着太阳升起，早早去上班用sw 进行你的设计，发挥你的创意，创造你的价值。 而我们今天所要探讨的是一个小小的问题，这个问题我们通过例子来说明，下面这是一个冲压模具的上模座，密集恐惧症者可能已经在颤抖了，当然了小狼还没 有告 诉 你这其实 只 是一部 分 ，还有一些 被 小狼通过优 化或者加紧 固 件的方案，把 孔开 到 别 的上面去了，可能有人就 要问了，这么 一个零 件对于 一个建 模高手 这是一件很 容 易 的事 情呀 ，的确 ，建 这个打 这些孔都 不是难 事 ，问题是我们这些 孔的形 状，位 置 怎 么样 去确 定 ，这是一个小狼画 好的当然看 起来并 不是很困 难 ，那么 小狼只 是告 诉 你我们需 要装 导 柱 ，冲头 螺栓 其中哪 些 需 要和哪 些 连 接 ，哪 些 又 有什 么 样 子的形位 或者公差 精 度 要求 ，那么 我们可能就 要去查 手 册 去规划，好不容易孔型选合适了，一装配发现孔维不合适和别的零件不匹配，我们再去调整孔位，孔位调整好了，再去装配发现又和某一个非标重要零件干涉了，所以我们有需要去反复今天小狼为大家介绍一种新的方法。 既然上面我们都说了一个零件一个零件的建模有那么多麻烦，那么我们通过这样一个只有三个板子的简单例子来说说自上而下紧固方案的运用，我们尝试着去加载标准件，这儿运用的是sw 自带的toolbox插件（如何使用这个请自行学习，在这里小狼默认各位都可以解决这个问题）， 我们随意选择一个标准件， 将其插入合适的位置，如下图所示， 然后我们打开其中的一个零件，通过下图我们可以很清楚的看到上面还是没有孔，也就是说我们只能通过标准件的外形尺寸对于孔的孔位进行大概确定，对于孔型的确定我们还是需要进行测量插入孔， 下面我们来尝试插入孔特征，点击装配体环境下的装配孔特征， 选择我们需要的孔型然后生成孔去下图所示， 然后我们打开其中的一个零件，可以看到这次孔型和孔位都定了， 返回装配体，选择智能扣件， 然后系统会根据我们的孔型自动生成紧...
