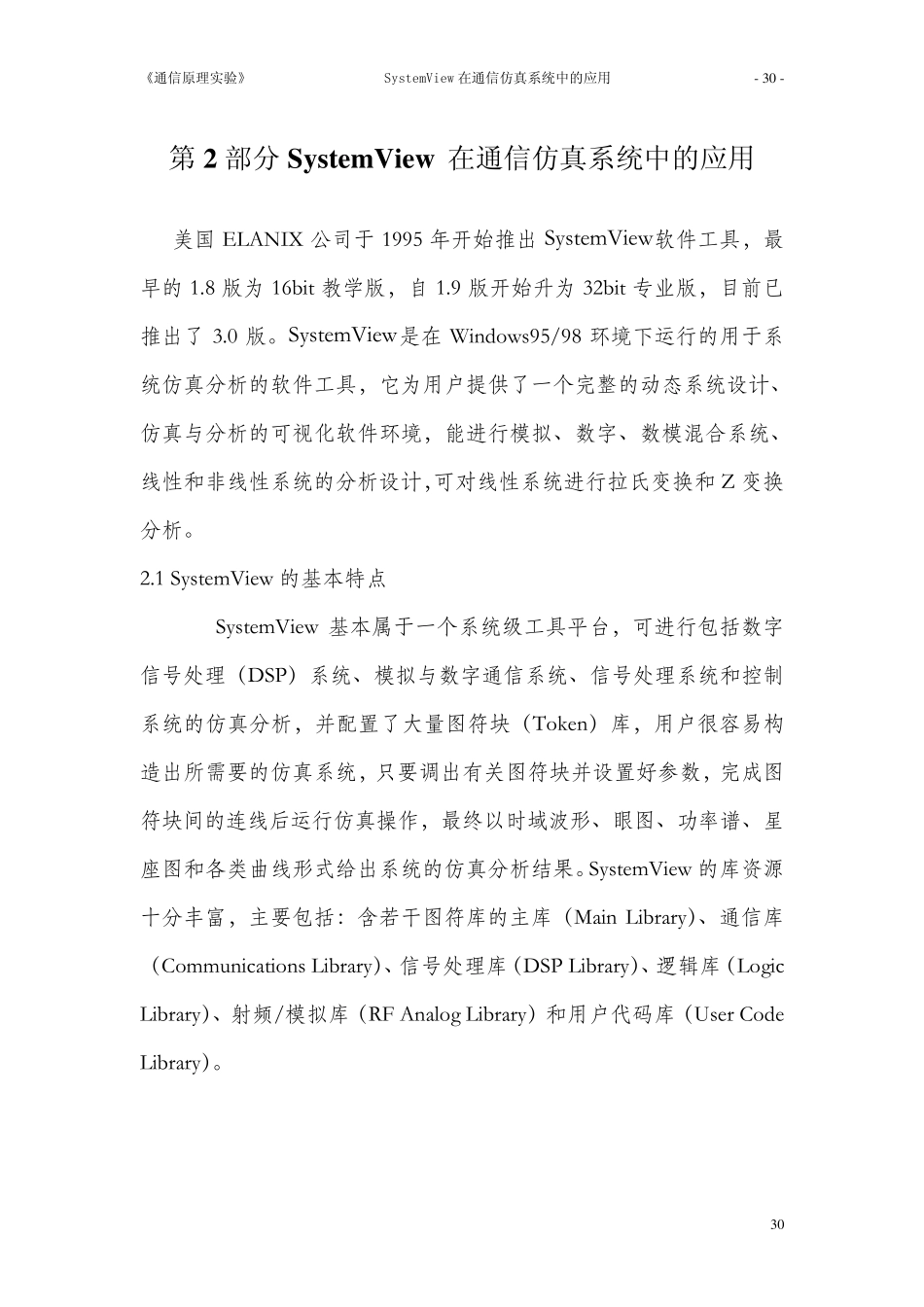

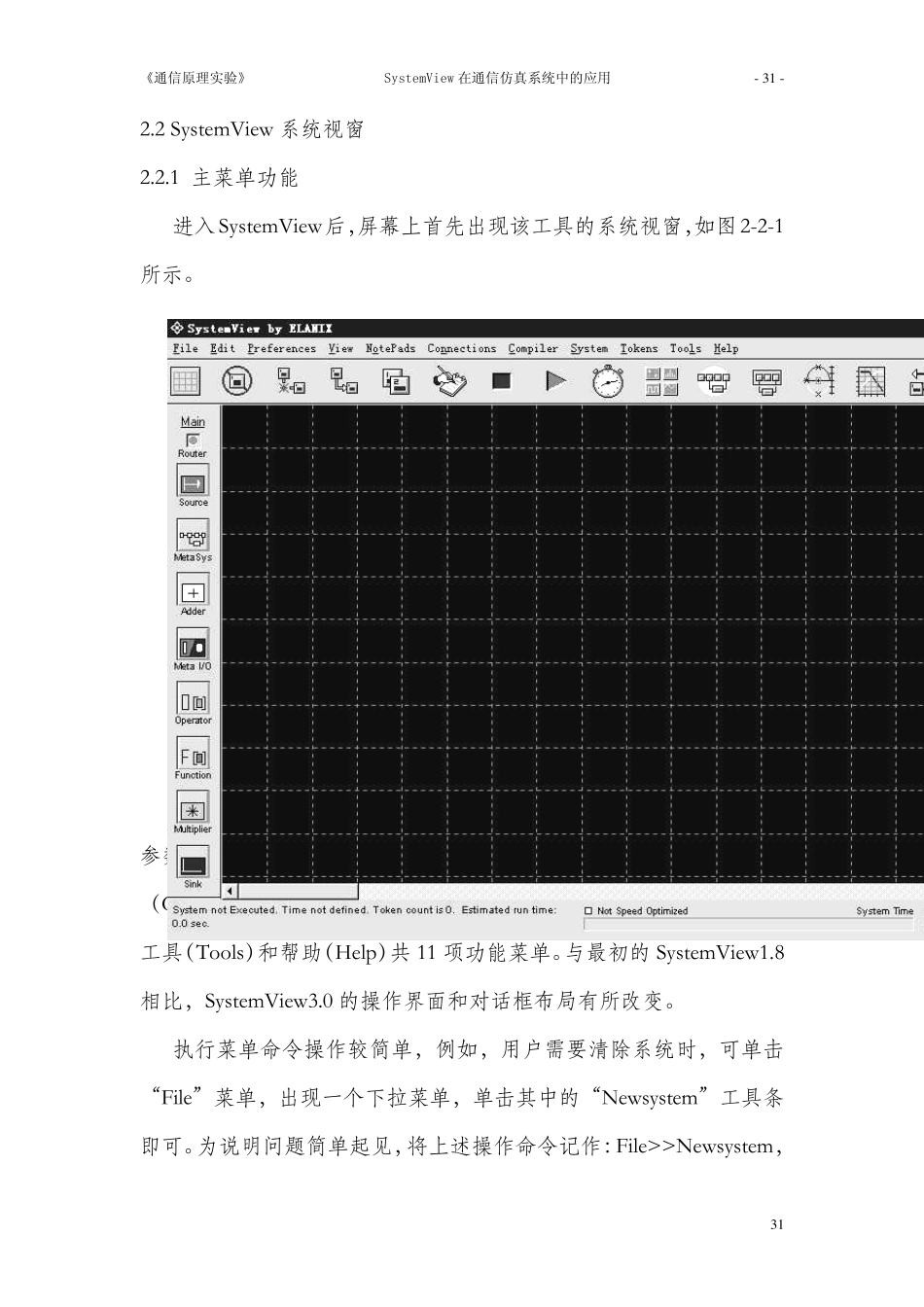

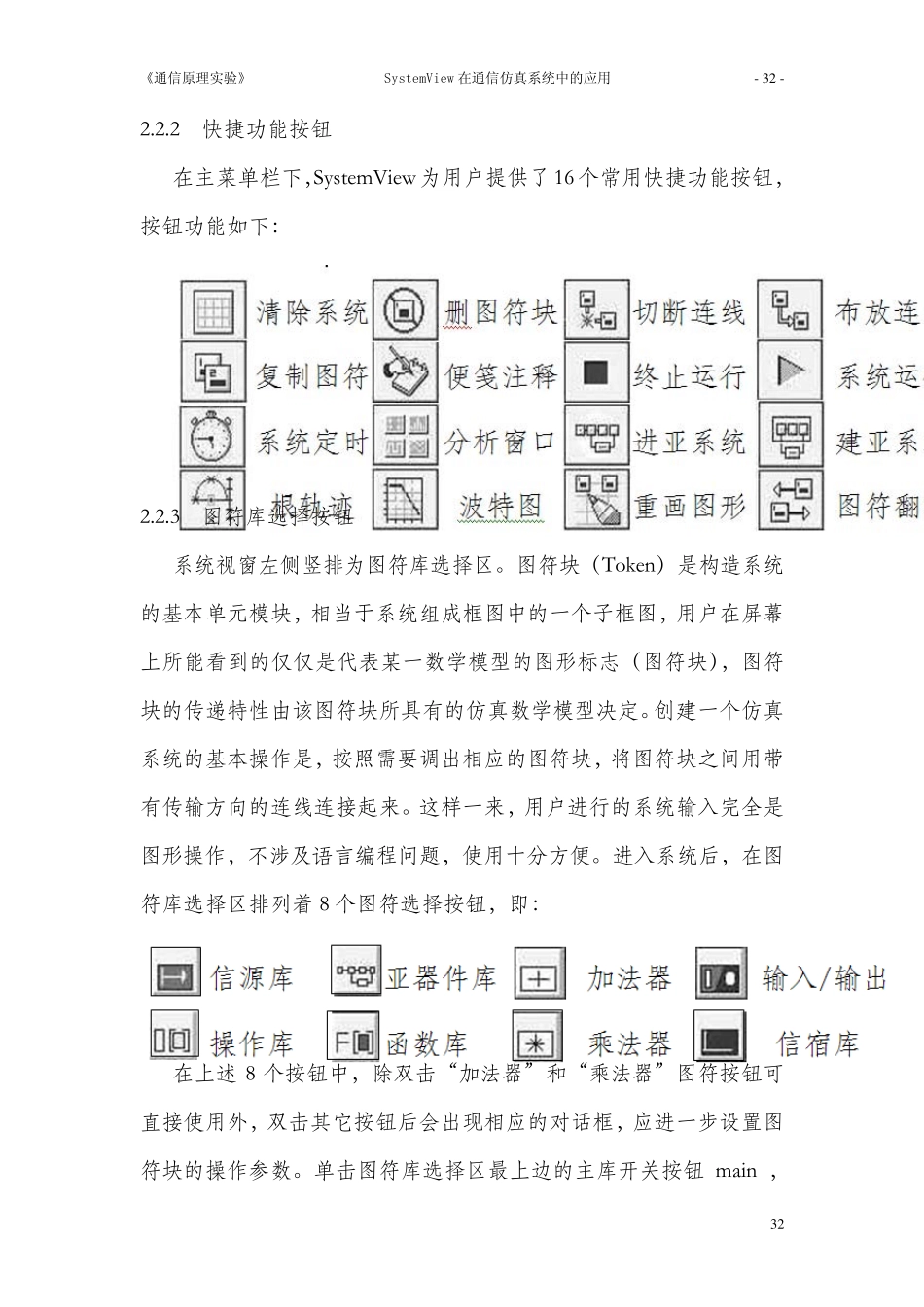

《通信原理实验》 SystemView 在通信仿真系统中的应用 - 3 0 - 3 0第 2 部分 SystemView 在通信仿真系统中的应用 美 国ELANIX 公 司 于1995 年 开 始 推 出SystemView软 件 工 具 ， 最早 的1.8 版 为16bit 教 学 版 ， 自1.9 版 开 始 升 为32bit 专 业 版 ， 目 前 已推 出 了3.0 版 。 SystemView是 在Windows95/98 环 境 下 运 行 的 用 于 系统 仿 真 分 析 的 软 件 工 具 ， 它 为 用 户 提 供 了 一 个 完 整 的 动 态 系 统 设 计 、仿 真 与 分 析 的 可 视 化 软 件 环 境 ， 能 进 行 模 拟 、 数 字 、 数 模 混 合 系 统 、线 性 和 非 线 性 系 统 的 分 析 设 计 ，可 对 线 性 系 统 进 行 拉 氏 变 换 和Z 变 换分 析 。 2.1 SystemView 的 基 本 特 点 SystemView 基 本 属 于 一 个 系 统 级 工 具 平 台 ， 可 进 行 包 括 数 字信 号 处 理 （ DSP） 系 统 、 模 拟 与 数 字 通 信 系 统 、 信 号 处 理 系 统 和 控 制系 统 的 仿 真 分 析 ， 并 配 置 了 大 量 图 符 块 （ Token） 库 ， 用 户 很 容 易 构造 出 所 需 要 的 仿 真 系 统 ， 只 要 调 出 有 关 图 符 块 并 设 置 好 参 数 ， 完 成 图符 块 间 的 连 线 后 运 行 仿 真 操 作 ， 最 终 以时域波形、 眼图 、 功率谱、 星座图 和 各类曲线 形式给出 系 统 的 仿 真 分 析 结果。 SystemView 的 库 资源十分 丰富， 主要 包 括 ：含若干图 符 库 的 主库 （ Main Library）、 通 信 库（ Communications Library）、 信 号 处 理 库 （ DSP Library）、 逻辑库 （ Logic Library）、 射频/模 拟 库 （ RF Analog Library） 和 用 户 代 码 库 （ User Code Library）。 《通信原理实验》 SystemView 在通信仿真系统中的应用 - 3 1 - 3 12.2 SystemView 系 统 视 窗 2.2.1 主 菜 单 功 能 进 入 SystemView后 ，屏 幕 上 首 先 出 现 该 工 具 的 系 统 视 窗 ，如 图 2-2-1所 示 。 系 统 视 窗 最 上 边 一 行 为 主 菜 单 ...
