SYT41092005石油天然气钢质管道无损检测VIP免费

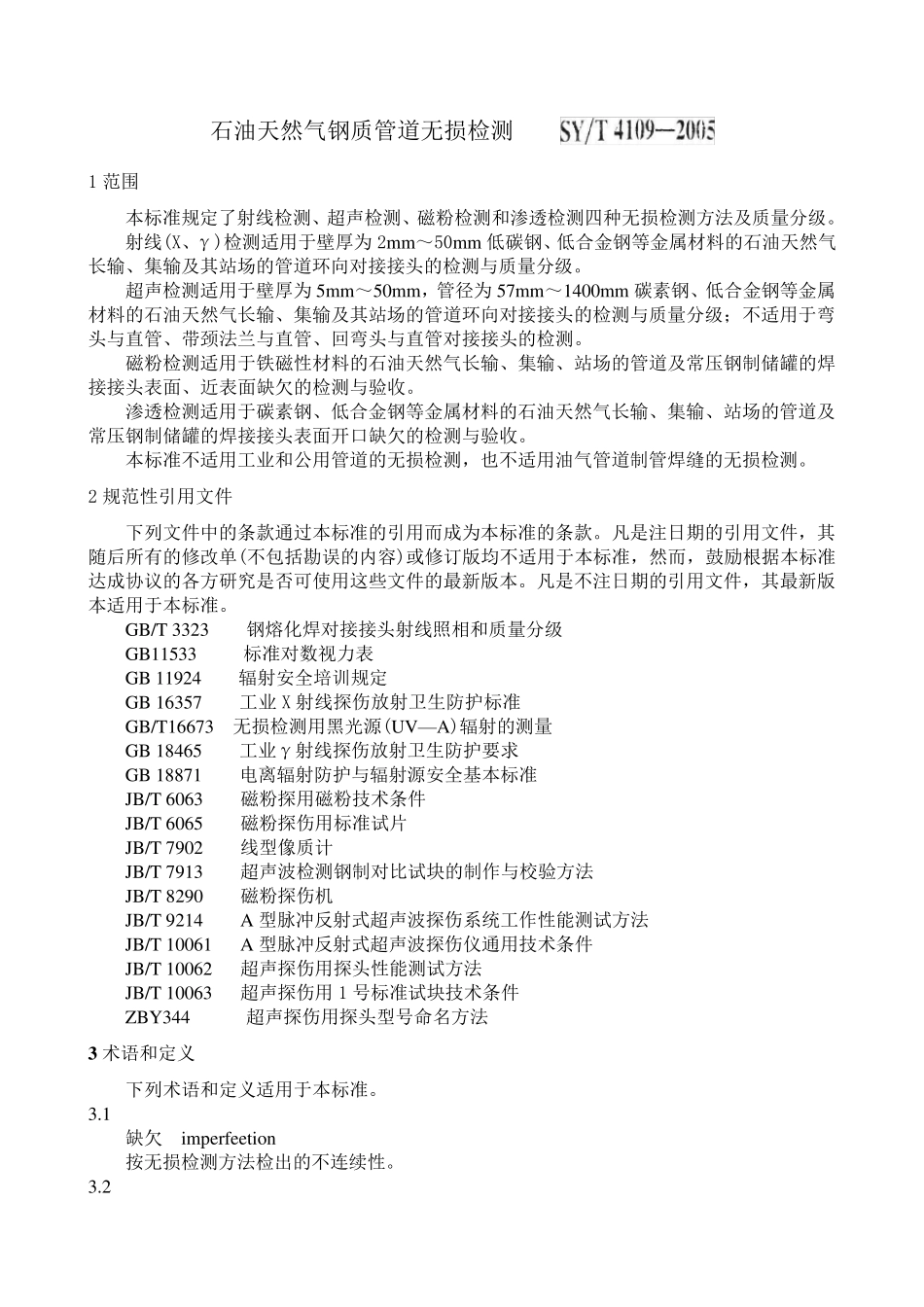

石油天然气钢质管道无损检测 1 范围 本标准规定了射线检测、超声检测、磁粉检测和渗透检测四种无损检测方法及质量分级。 射线(X、γ)检测适用于壁厚为 2mm～50mm 低碳钢、低合金钢等金属材料的石油天然气长输、集输及其站场的管道环向对接接头的检测与质量分级。 超声检测适用于壁厚为 5mm～50mm，管径为 57mm～1400mm 碳素钢、低合金钢等金属材料的石油天然气长输、集输及其站场的管道环向对接接头的检测与质量分级；不适用于弯头与直管、带颈法兰与直管、回弯头与直管对接接头的检测。 磁粉检测适用于铁磁性材料的石油天然气长输、集输、站场的管道及常压钢制储罐的焊接接头表面、近表面缺欠的检测与验收。 渗透检测适用于碳素钢、低合金钢等金属材料的石油天然气长输、集输、站场的管道及常压钢制储罐的焊接接头表面开口缺欠的检测与验收。 本标准不适用工业和公用管道的无损检测，也不适用油气管道制管焊缝的无损检测。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 3323 钢熔化焊对接接头射线照相和质量分级 GB11533 标准对数视力表 GB 11924 辐 射安 全 培 训 规定 GB 16357 工业 X 射线探 伤 放 射卫 生 防 护 标准 GB/T16673 无损检测用黑 光 源 (UV—A)辐 射的测量 GB 18465 工业γ射线探 伤 放 射卫 生 防 护 要 求 GB 18871 电 离 辐 射防 护 与辐 射源 安 全 基 本标准 JB/T 6063 磁粉探 用磁粉技 术 条件 JB/T 6065 磁粉探 伤 用标准试 片 JB/T 7902 线型 像 质计 JB/T 7913 超声波 检测钢制对比 试 块 的制作 与校 验方法 JB/T 8290 磁粉探 伤 机 JB/T 9214 A 型 脉 冲 反 射式 超声波 探 伤 系 统 工作 性能 测试 方法 JB/T 10061 A 型 脉 冲 反 射式 超声波 探 伤 仪 通用技 术 条件 JB/T 10062 超声探 伤 用探 头性能 测试 方法 JB/T 10063 超声探 伤 用 1 号 标准试 块 技 术 条件 ZBY344 超声探 伤 用探 头型 号 命 名 方法 3 术 语 和定义 下列术 语 和定义 适用于本标准。 3.1 缺欠 imperf...
