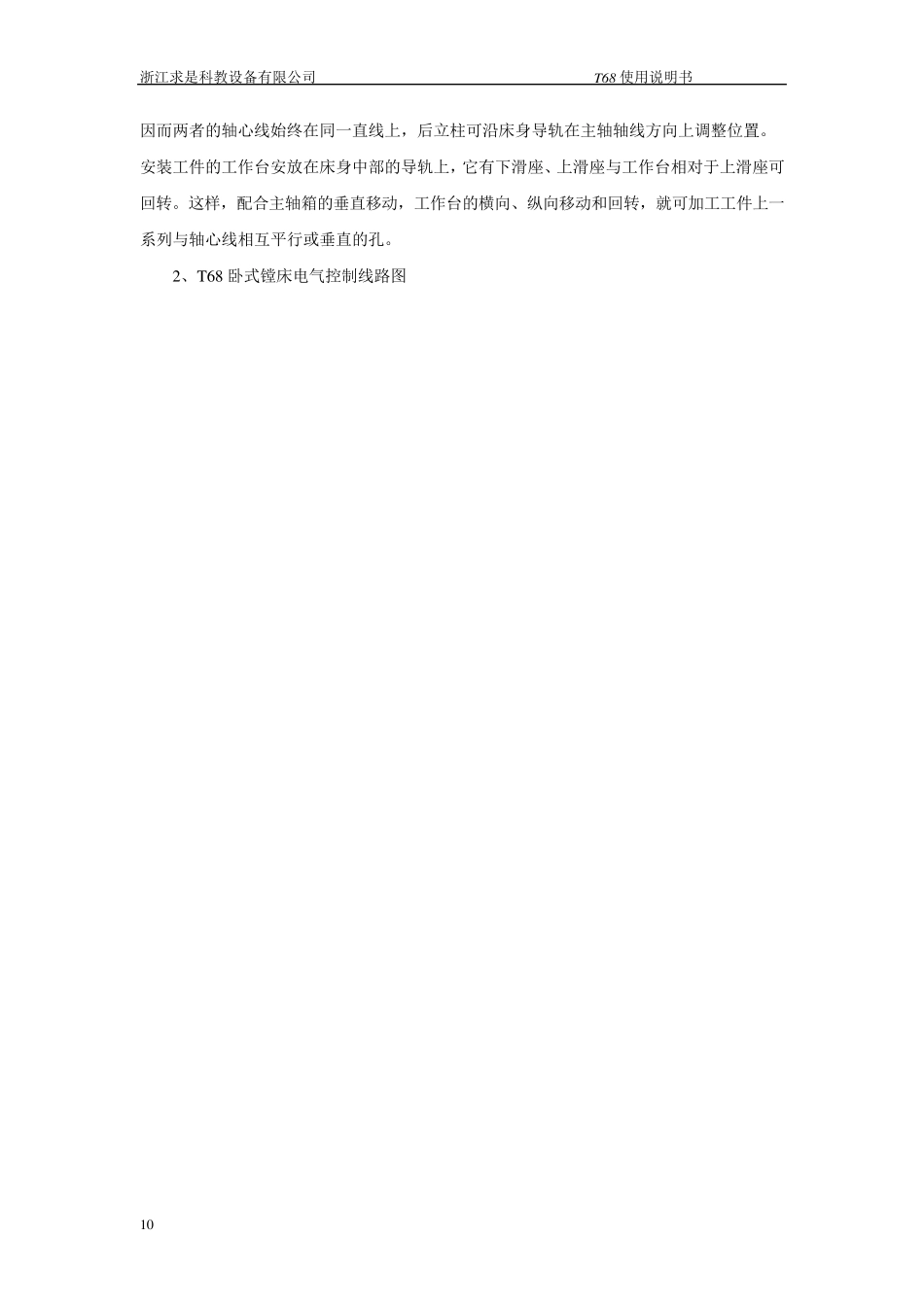

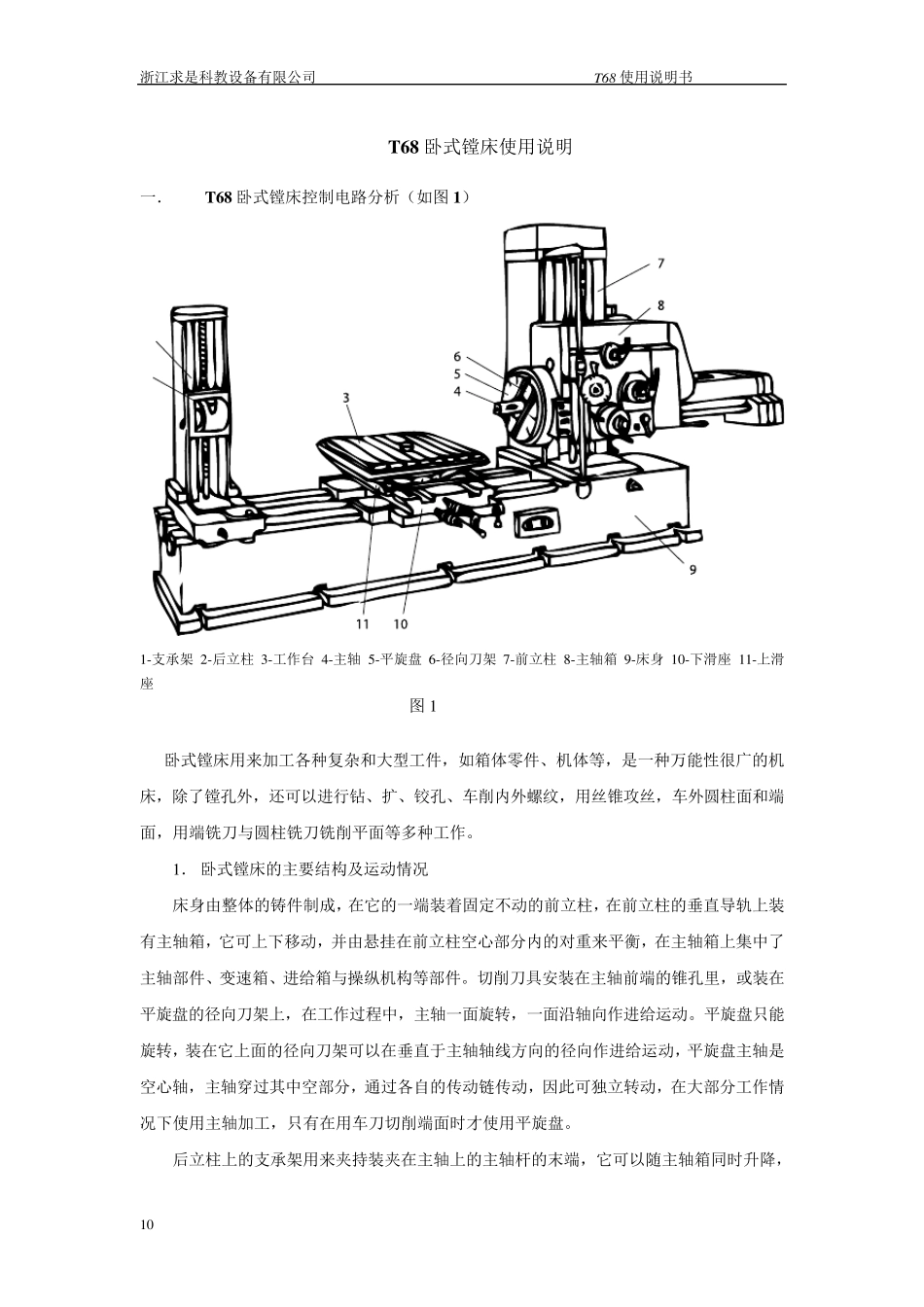

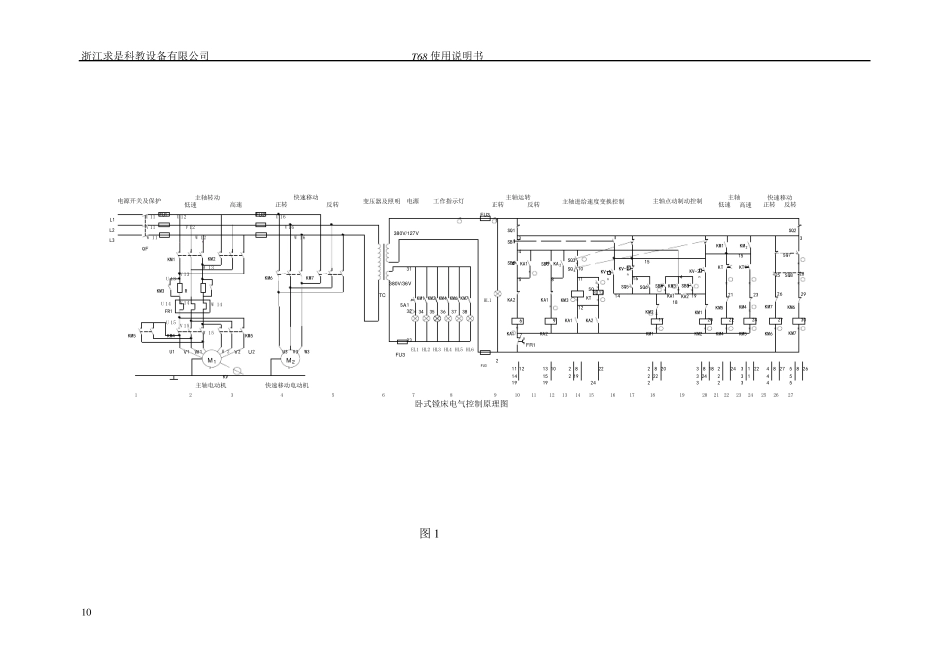

浙江求是科教设备有限公司 T68 使用说明书 1 0 T 68 卧式镗床使用说明 一. T 68 卧式镗床控制电路分析(如图1) 1 -支承架 2 -后立柱 3 -工作台 4 -主轴 5 -平旋盘 6 -径向刀架 7 -前立柱 8 -主轴箱 9 -床身 1 0 -下滑座 1 1 -上滑座 图1 卧式镗床用来加工各种复杂和大型工件,如箱体零件、机体等,是一种万能性很广的机床,除了镗孔外,还可以进行钻、扩、铰孔、车削内外螺纹,用丝锥攻丝,车外圆柱面和端面,用端铣刀与圆柱铣刀铣削平面等多种工作。 1 . 卧式镗床的主要结构及运动情况 床身由整体的铸件制成,在它的一端装着固定不动的前立柱,在前立柱的垂直导轨上装有主轴箱,它可上下移动,并由悬挂在前立柱空心部分内的对重来平衡,在主轴箱上集中了主轴部件、变速箱、进给箱与操纵机构等部件。切削刀具安装在主轴前端的锥孔里,或装在平旋盘的径向刀架上,在工作过程中,主轴一面旋转,一面沿轴向作进给运动。平旋盘只能旋转,装在它上面的径向刀架可以在垂直于主轴轴线方向的径向作进给运动,平旋盘主轴是空心轴,主轴穿过其 中空部分,通 过各自 的传 动链 传 动,因 此 可独 立转动,在大部分工作情况下使用主轴加工,只有在用车刀切削端面时 才 使用平旋盘。 后立柱上的支承架用来夹 持 装夹 在主轴上的主轴杆 的末 端,它可以随 主轴箱同 时 升 降 ,浙江求是科教设备有限公司 T68 使用说明书 10 因而两者的轴心线始终在同一直线上,后立柱可沿床身导轨在主轴轴线方向上调整位置。 安装工件的工作台安放在床身中部的导轨上,它有下滑座、上滑座与工作台相对于上滑座可回转。这样,配合主轴箱的垂直移动,工作台的横向、纵向移动和回转,就可加工工件上一系列与轴心线相互平行或垂直的孔。 2、T68 卧式镗床电气控制线路图 浙江求是科教设备有限公司 T68 使用说明书 1 0 快速移动电动机主轴电动机KVW 14V 14U 14W 15V 15U 15W 13V 13U 13U 16V 16W 16W 12V 12U 12W 11V 11U 11W 2U2V2W 1V1U1卧式镗床电气控制原理图24SA13837363534333231RTC721161514131211109876543212726252423222120191817电源KM7KM4 KM6KM2KM1工作指示灯变压器及照明KA2KA1KM1KM2KM4KM5FR13~M1KM2SQ13KA26KA1KA19KM31214KA2KT主轴运转35SB1SB2SQ1正转主轴进给速度变换控制8KA14SB310SQ 411SQ3KA2反转KV-1nKV-216nSQ5SQ615KM5KA217KA118KM120192221KM4KM62427...
