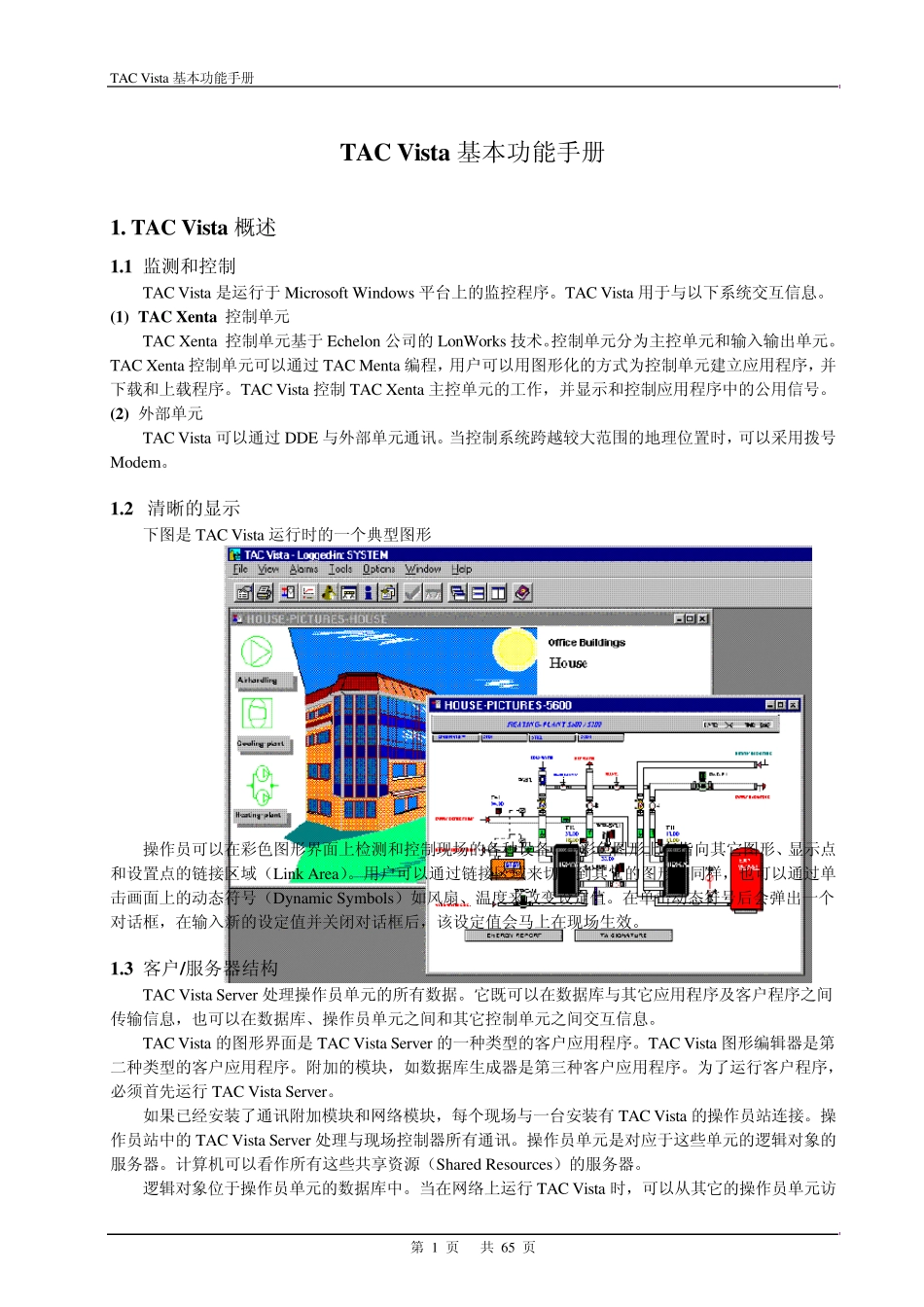

TAC Vista 基本功能手册 第 1 页 共 65 页 TAC Vista 基本功能手册 1. TAC Vista 概述 1.1 监测和控制 TAC Vista 是运行于Microsoft Windows 平台上的监控程序。TAC Vista 用于与以下系统交互信息。 (1) TAC Xenta 控制单元 TAC Xenta 控制单元基于Echelon 公司的LonWorks 技术。控制单元分为主控单元和输入输出单元。TAC Xenta 控制单元可以通过TAC Menta 编程，用户可以用图形化的方式为控制单元建立应用程序，并下载和上载程序。TAC Vista 控制TAC Xenta 主控单元的工作，并显示和控制应用程序中的公用信号。 (2) 外部单元 TAC Vista 可以通过DDE 与外部单元通讯。当控制系统跨越较大范围的地理位置时，可以采用拨号Modem。 1.2 清晰的显示 下图是TAC Vista 运行时的一个典型图形 操作员可以在彩色图形界面上检测和控制现场的各种设备。在彩色图形上有指向其它图形、显示点和设置点的链接区域（Link Area）。用户可以通过链接区域来切换到其它的图形。同样，也可以通过单击画面上的动态符号（Dynamic Symbols）如风扇、温度来改变设定值。在单击动态符号后会弹出一个对话框，在输入新的设定值并关闭对话框后，该设定值会马上在现场生效。 1.3 客户/服务器结构 TAC Vista Server 处理操作员单元的所有数据。它既可以在数据库与其它应用程序及客户程序之间传输信息，也可以在数据库、操作员单元之间和其它控制单元之间交互信息。 TAC Vista 的图形界面是TAC Vista Server 的一种类型的客户应用程序。TAC Vista 图形编辑器是第二种类型的客户应用程序。附加的模块，如数据库生成器是第三种客户应用程序。为了运行客户程序，必须首先运行TAC Vista Server。 如果已经安装了通讯附加模块和网络模块，每个现场与一台安装有TAC Vista 的操作员站连接。操作员站中的TAC Vista Server 处理与现场控制器所有通讯。操作员单元是对应于这些单元的逻辑对象的服务器。计算机可以看作所有这些共享资源（Shared Resources）的服务器。 逻辑对象位于操作员单元的数据库中。当在网络上运行TAC Vista 时，可以从其它的操作员单元访TAC Vista 基本功能手册 第 2 页 共 65 页 问该数据库。每台操作员单元的数据库是共享资源，向所有的操作员单元开放。 当操作员登录到一台操作员站上时，登录的消息会广播到网络上的其它操作员站，报告操作员的身份和登录的操作员站。 1...
