TBB高压无功补偿柜说明书VIP免费

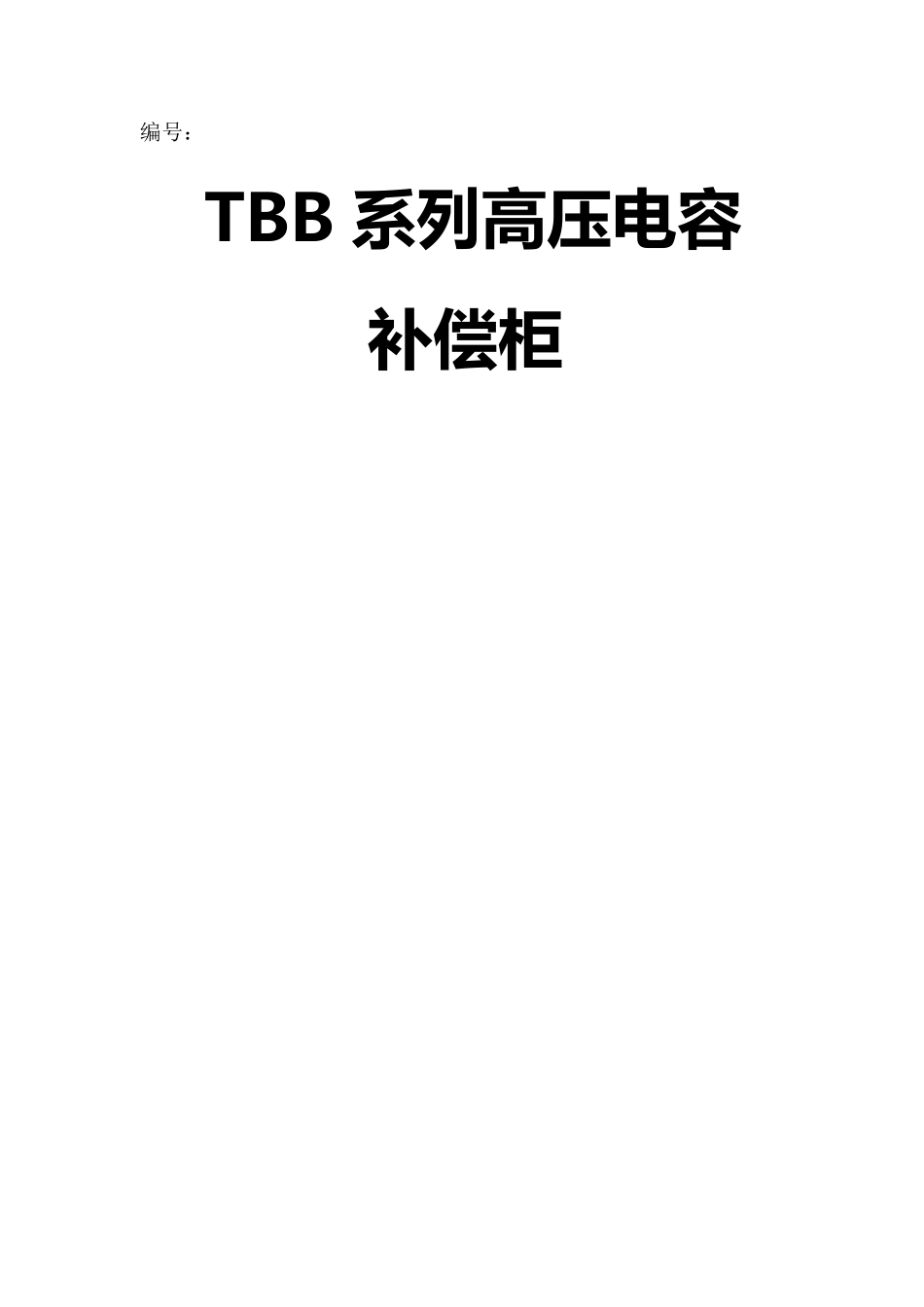

TBB高压无功补偿柜说明书_第1页
1/13
TBB高压无功补偿柜说明书_第2页
2/13

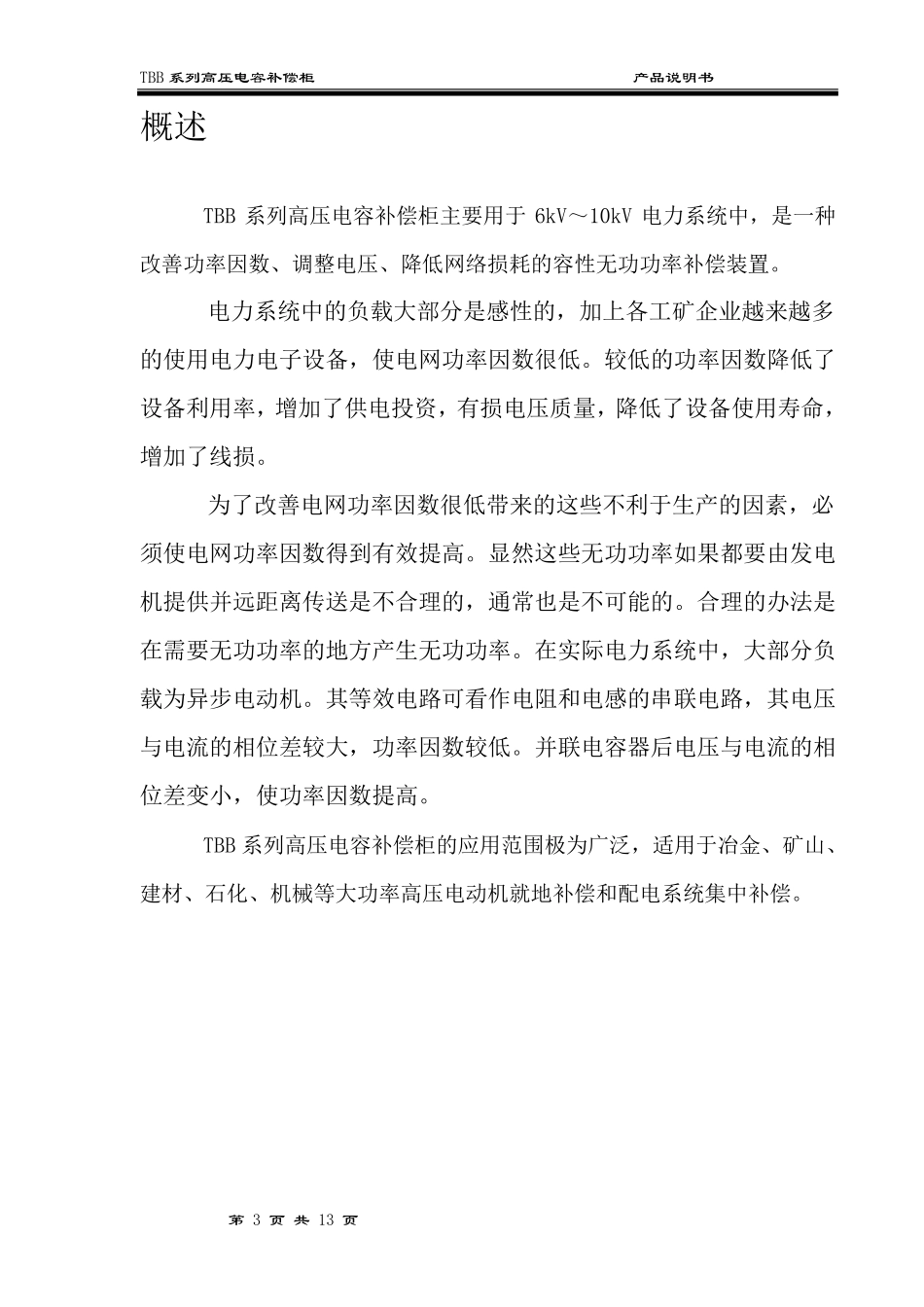

TBB高压无功补偿柜说明书_第3页
3/13
编号: TBB 系 列 高 压 电 容 补 偿柜 TBB 系列高压电容补偿柜 产品说明书 第 2 页 共 13 页 目 录 1 .目录………………………………………………………2 2 .概述………………………………………………………3 3 .可解决的问题……………………………………………4 4 .性能特点 ……………………………………………… 5 5 .快速选型…………………………………………………6 6 .容量确定…………………………………………………6 7 .技术参数…………………………………………………9 8 .外形图 …………………………………………………1 0 9 .订货规范…………………………………………………1 1 1 0 .使用环境……………………………………………… 1 1 1 1 .现场安装……………………………………………… 1 2 1 1 .安全操作注意事项…………………………………… 1 3 TBB 系列高压电容补偿柜 产品说明书 第 3 页 共 13 页 概述 TBB 系列高压电容补偿柜主要用于6kV~10kV 电力系统中,是一种改善功率因数、调整电压、降低网络损耗的容性无功功率补偿装置。 电力系统中的负载大部分是感性的,加上各工矿企业越来越多的使用电力电子设备,使电网功率因数很低。较低的功率因数降低了设备利用率,增加了供电投资,有损电压质量,降低了设备使用寿命,增加了线损。 为了改善电网功率因数很低带来的这些不利于生产的因素,必须使电网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的,通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中,大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路,其电压与电流的相位差较大,功率因数较低。并联电容器后电压与电流的相位差变小,使功率因数提高。 TBB 系列高压电容补偿柜的应用范围极为广泛,适用于冶金、矿山、建材、石化、机械等大功率高压电动机就地补偿和配电系统集中补偿。 TBB 系列高压电容补偿柜 产品说明书 第 4 页 共 13 页 可解决的问题 当您遇到下述问题时,我公司生产的TBB 系列高压电容补偿柜能为您很好地解决,使您获得满意的效果。 1、 企业电网中功率因数低,甚至被供电部门罚款,需提高功率因数。 2、 企业变电所电压低,需提高电网电压。 3、 输电线路线损过大,需减小线损,节约输送电线...
