TBS安装调试、使用、维护说明书VIP免费

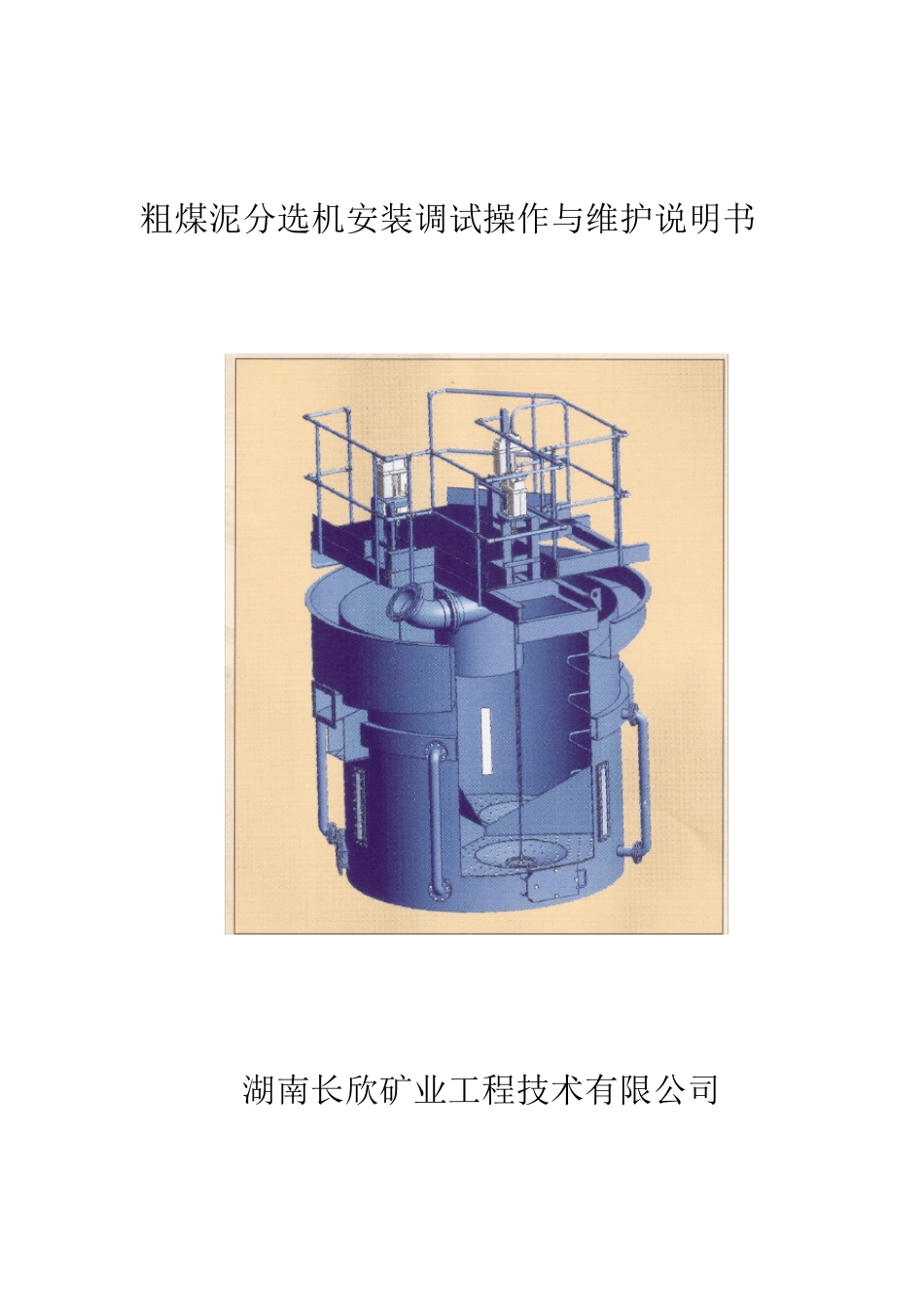

粗煤泥分选机安装调试操作与维护说明书 湖南长欣矿业工程技术有限公司 目录 前言---------------------------------------------------------------1 工作原理---------------------------------------------------------2 基本结构组成及作用------------------------------------------4 安装---------------------------------------------------------------8 调试---------------------------------------------------------------1 2 运行---------------------------------------------------------------1 5 启动/停车/待机------------------------------------------------1 6 维护与故障排除------------------------------------------------1 7 备件---------------------------------------------------------------1 9 操作规程、维护及保养---------------------------------------2 0 现场安装注意事项和要求------------------------------------2 1 附图 1 、前言 DSF 系列粗煤泥分选机（TBS 干扰床分选机）是我公司利用成熟的“干扰沉降原理”和最新的流体力学成果“二次流原理”研制而成的高效粗煤泥分选设备，是一种利用上升水流在槽内产生紊流的干扰沉降分选机。设备槽体底部向上喷射的底水射流与从设备槽体上部下沉的入料煤泥水相遇碰撞，在槽体流态室内产生紊流自生介质床层；由于同粒级矿物颗粒密度的不同，其干扰沉降末速度存在差异的原理，不同密度的矿物颗粒在槽体流态室内的自生介质床层中产生干扰沉降时，低密度的矿物颗粒沉降末速度小，在自生介质床层中上升进入轻产物中，高密度的矿物颗粒沉降末速度大，在自生介质床层中下沉进入槽体底部的重产物中经排料阀排出，这样就完成了轻重产物的分离。集中于槽体底部的重颗粒通过塞阀排出，轻而细的颗粒通过溢流堰随大量水流收集到溢流槽。 本手册是用于选煤厂 TBS 的使用手册，集安装、调试、操作和维护为一体的说明书。 2、工作原理 DDSSFF 煤煤泥泥分分选选机机工工作作原原理理示示意意图图 TBS 是一种利用上升水流在槽体内产生紊流的干扰沉降分选设备。紊流被视为起密度介质的作用，它可把粒度小于一定直径（一般小于 5mm）物料分为两个粒度级，或利用物料比重的不同来分选物料。按预定压力和流速由泵打出的上升水流到压力箱，通过紊流板均匀地分布到 TBS 的底部。待选物料经入料管线自流进入流态分选室；煤泥在流态室中扩散...
